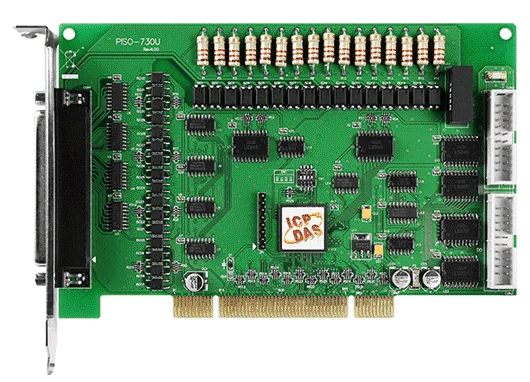

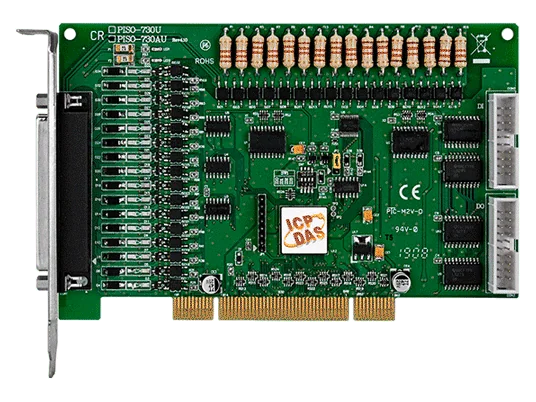

PISO-730U-5V Universal PCI Digital I/O-kort, 32-kanal isoleret + 32-kanal TTL
Universelt 3,3 V/5 V PCI-kort med 32 optisk isolerede og 32 TTL-niveau digitale I/O-kanaler til PC-baseret digital I/O, styring og signalering.
- Universel PCI-grænseflade, der understøtter 3,3 V/5 V bus, 32-bit, 33 MHz
- 16 optisk isolerede digitale indgange og 16 isolerede open-collector-udgange (Sink, NPN)
- 3750 Vrms isolationsbeskyttelse på de isolerede kanaler
- 16 ikke-isolerede 5 V/TTL digitale indgange og 16 digitale 5 V/TTL-udgange
- Indbygget 4-bit Card ID-kontakt til identifikation af kort i systemer med flere kort
- DO-statusaflæsning på registerniveau
2.100,05 kr. pr. stk.
| 1-9 stk. | 2.100,05 kr. | |
|---|---|---|
| 10-30 stk. | 1.995,42 kr. | −5 % |
| 31+ stk. | 1.890,80 kr. | −10 % |
Produktinformation "PISO-730U-5V Universal PCI Digital I/O-kort, 32-kanal isoleret + 32-kanal TTL"
PISO-730U-5V er et universelt PCI digitalt I/O-kort, der passer i både 3,3 V og 5 V PCI-busstik. Det kombinerer 32 optisk isolerede kanaler, bestående af 16 digitale indgange og 16 open-collector-udgange (Sink, NPN), med 32 ikke-isolerede 5 V/TTL-kanaler, bestående af 16 digitale indgange og 16 udgange.
De isolerede kanaler er specificeret til 3750 Vrms, hvilket gør det muligt at flyde feltsignaler for at undgå jordsløjfer og beskytter værtscomputeren mod høje spændinger. Hver isolerede udgang bruger en Darlington (NPN)-transistor med integreret undertrykkelsesdiode til induktive laster, hvilket gør kortet velegnet til alarmsignalering, udgangsstyring og drift af eksterne kredsløb, der kræver et højere spændingsniveau.
En indbygget 4-bit Card ID-kontakt gør det muligt for software at identificere hvert kort, når to eller flere kort er installeret i samme computer. Kortet leveres med ét CA-4002 D-Sub-stik.
Anvendelser
- Fabriksautomation
- Produkttest
- Laboratorieautomation
| Digitale indgange: | 32 |
|---|---|
| Digitale udgange: | 32 |
| Driftstemperatur: | 0 ~ +60 °C |
| Grænseflade: | PCI |
| Produkttype: | PCI DIO-kort |
| Isolation: | 3750 Vrms |
Specifikationer
| Hardware | |
|---|---|
| Stik | Hun DB37 x 1 20-polet boksstiftliste x 2 |
| Kort-ID | Ja (4-bit) |
| Digital indgang | |
| Kanaler | 16 (isoleret) + 16 (ikke-isoleret) |
| Type | Våd kontakt Isoleret: Optokobler Ikke-isoleret: 5 V/TTL |
| Sink/Source (NPN/PNP) | Sink/Source |
| ON-spændingsniveau | Våd: 5 ~ 12 V (min. 3,5 V; maks. 16 V) TTL: 2,0 V min. |
| OFF-spændingsniveau | Våd: 0 ~ 1 V TTL: 0,8 V maks. |
| Responshastighed | 4 kHz (typisk) (isoleret) 1,0 MHz (typisk) (ikke-isoleret) |
| Udløsertilstand | Statisk opdatering |
| Isolation | 3750 Vrms (isoleret) |
| Digital udgang | |
| Kanaler | 16 (isoleret) + 16 (ikke-isoleret) |
| Type | Isoleret: Open collector Ikke-isoleret: 5V/TTL |
| Sink/Source (NPN/PNP) | Sink (NPN) |
| Driftstilstand | Statisk opdatering |
| Lastspænding | Galvanisk adskilt: Logisk 0: 0,4 V maks. Logisk 1: 2,4 V min. |
| Laststrøm | +30 V for hver kanal @ 100% duty (isoleret) Sink: 2,4 mA @ 0,8 V (ikke-isoleret) Source: 0,8 mA @ 2,0 V (ikke-isoleret) |
| Responshastighed | 4 kHz (typisk) (isoleret) 1,0 MHz (typisk) (ikke-isoleret) |
| Isolation | 3750 Vrms (isoleret) |
| PC-bus | |
| Type | 3,3 V/5 V universal PCI, 32-bit, 33 MHz |
| Databus | 8 bit |
| Strøm | |
| Forbrug | 600 mA @ +5 V |
| Mekanisk | |
| Mål (mm) | 105 x 180 x 22 (W x L x D) |
| Miljø | |
| Driftstemperatur | 0 ~ +60°C |
| Opbevaringstemperatur | -20 ~ +70°C |
| Fugtighed | 5 ~ 85% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
