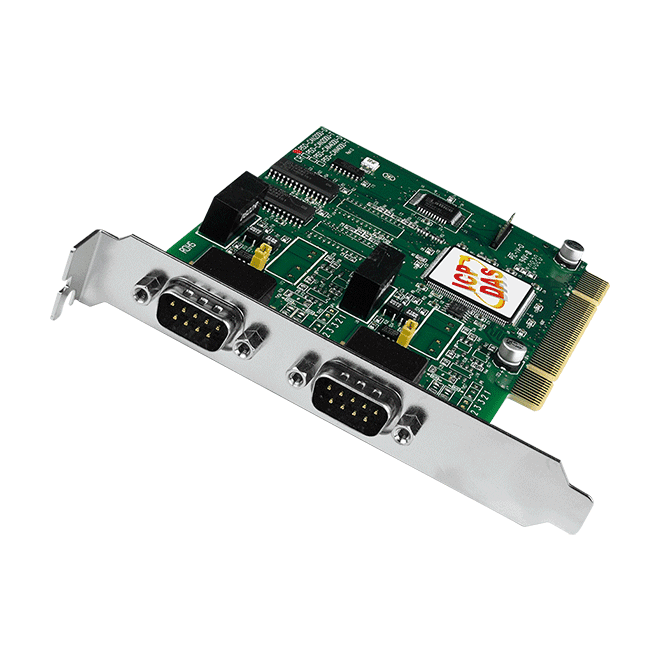

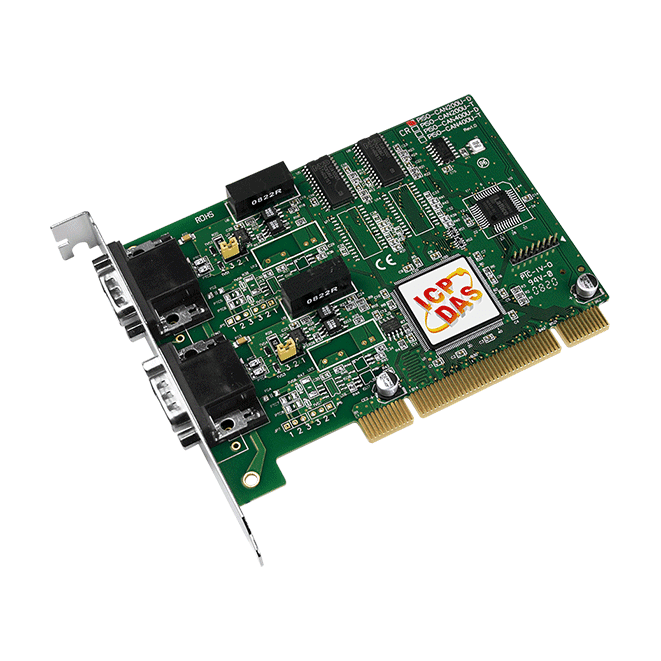

PISO-CAN200U-D 2-kanals isoleret CAN-bus universal PCI-kort
To-kanals isoleret CAN 2.0A/2.0B universal PCI-kort med 9-benet D-sub-stik, programmerbart op til 1 Mbps og 2500 Vrms optokoblerisolation på CAN-bussen.
- To uafhængige CAN-bus 2.0A/2.0B-porte på et enkelt PCI-kort
- 2500 Vrms optokoblerisolation på CAN-bussen og 3000 VDC DC-til-DC-isolation
- Programmerbar baudrate fra 10 kbps til 1 Mbps
- NXP SJA1000T-controller med 16 MHz ur og 82C250/251-transceivere
- Jumpervalgbar 120 Ω terminalmodstand for hver port
- Universelt PCI-kort med støtte for 5 V- og 3,3 V-slots, 33 MHz 32-bit, plug and play
3.400,44 kr. pr. stk.
| 1-9 stk. | 3.400,44 kr. | |
|---|---|---|
| 10-30 stk. | 3.228,55 kr. | −5 % |
| 31+ stk. | 3.056,66 kr. | −10 % |
Produktinformation "PISO-CAN200U-D 2-kanals isoleret CAN-bus universal PCI-kort"
PISO-CAN200U-D er et to-kanals CAN-busgrænsefladekort til pc'er, der giver ingeniører to uafhængige CAN 2.0A/2.0B-kanaler, hver med optisk isolationsbeskyttelse. Kortet egner sig til pc-baserede overvågnings- og styresystemer, der skal kommunikere med sensorer, aktuatorer og intelligente feltenheder via CAN.
Hver port er bygget op omkring en NXP SJA1000T CAN-controller med 16 MHz ur og 82C250/251-transceivere, som håndterer busarbitrering, fejldetektering med automatisk korrektion og gensendelse. Kortet tilbyder direkte hukommelsesmapning til CAN-controllerne og en jumperвалgbar 120 Ω terminalmodstand pr. port. Baudrater kan programmeres fra 10 kbps til 1 Mbps.
Den universelle PCI-formfaktor understøtter både 5 V- og 3,3 V-slots (33 MHz, 32-bit, plug and play). Driverunderstøttelsen omfatter Windows og Linux, og SDK'et indeholder VB, VC++, BCB, Delphi og .NET-muligheder, med kompatibilitet oplistet for LabVIEW, DASYLab og InduSoft.
Anvendelser
- Styring og overvågning i en række industrielle applikationer
- Batteriskifte-stationer til elmotorcykler
| Driftstemperatur: | 0 ~ +60 °C |
|---|---|
| Grænseflade: | PCI |
| Montage: | PCI-slot |
| Porte: | 2 |
| Produkttype: | PCI-kort |
| Protokol: | CAN 2.0A/2.0B |
| Isolation: | 2500 Vrms (fotokobler) |
Specifikationer
| Software | |
|---|---|
| Driver | Windows XP/7/8/10 (32-bit/64-bit OS), Linux 2.6.x ~ 5.4.0, LabView, DASYLab, InduSoft |
| SDK | VB 6.0, VC++ 6.0, BCB 6.0, Delphi 4.0, C#.Net, VB.Net |
| PC-bus | |
| Type | Universal PCI, 3,3 V og 5 V, 33 MHz, 32-bit, plug and play |
| CAN | |
| Controller | NXP SJA1000T med 16 MHz ur |
| Porte | 2 |
| Baudrate | 10 k ~ 1 M bps |
| Isolation | 3000 VDC for DC-DC, 2500 Vrms for optokobler |
| Afslutningsmodstand | Jumper til 120 Ω terminering |
| Strøm | |
| Forbrug | 250 mA @ 5 V |
| Mekanisk | |
| Mål (mm) | 126 x 85 x 22 (W x L x D) |
| Miljø | |
| Driftstemperatur | 0 ~ +60 °C |
| Opbevaringstemperatur | -20 ~ +70 °C |
| Fugtighed | 5 ~ 85% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
Login
Tilbehør
![CA-0910-C DB9 Female to 3-wire CAN Port Cable [Pin2, Pin3 and Pin7], 1M](https://icpdas-tech.dk/media/d8/ee/9d/1793280036/CA-0910-C-CA-0910-C_la01.webp?ts=1793280036 "CA-0910-C DB9-hunstik til 3-leder CAN-portkabel [Pin2, Pin3 og Pin7], 1 m")
DB9-hunstik til 3-leder CAN-portkabel [Pin2, Pin3 og Pin7], 1 m.
CD-002 er en delt ferritkerne til undertrykkelse af elektromagnetisk og radiofrekvent interferens på runde kabler. Dens hængslede plastkabinet lukkes om kablet og holder ferritkernen sikkert på plads, så den kan monteres uden at kablet skal afisoleres og genafsluttes.Kernen er rettet mod lavfrekvent støj fra motorstyringsenheder, invertere og motorer. Den kan eftermonteres på eksisterende udstyr eller tilføjes i eftermonteringsarbejde på data- og strømkabler til elektronisk udstyr, hvilket passer til miljøer, hvor EMI eller RFI påvirker signalintegriteten.Hver pakke indeholder 10 kerner, leveret i hvid og specificeret til en driftstemperatur på -40 °C til 75 °C. Maksimal kabeldiameter er Ø13 mm.AnvendelserUndertrykkelse af lavfrekvent støj fra motorstyringsenhederReduktion af støj fra invertere og motorerReduktion af EMI og RFI på datakabler til elektronisk udstyrReduktion af EMI og RFI på strømkabler til elektronisk udstyrEftermontering i eksisterende installationer
CNT-CAN CR er et CAN bus-stik til hurtig tilslutning af en CAN bus-node til busledningen. Hurtigtilslutningsteknologien gør det unødvendigt at afisolere buslederne, hvilket forenkler installationen.Stikket har et plasthus med en integreret afslutningsmodstand, som kan vælges med en indbygget kontakt. Det har to kabelindgange og en 9-polet D-Sub hunstik med 90° kabeludgang, og fås med programmeringsinterface.Det er velegnet til ingeniører, der skal tilføje en CAN-enhed til en eksisterende CAN bus-ledning med minimalt ledningsarbejde og et klart valg af busafslutning.AnvendelserTilslutning af en CAN bus-node til en CAN bus-ledningTilføjelse af CAN-enheder til et eksisterende CAN bus-netværk
5-polet M12 A-kodet samlestik (hun).
Lignende produkter

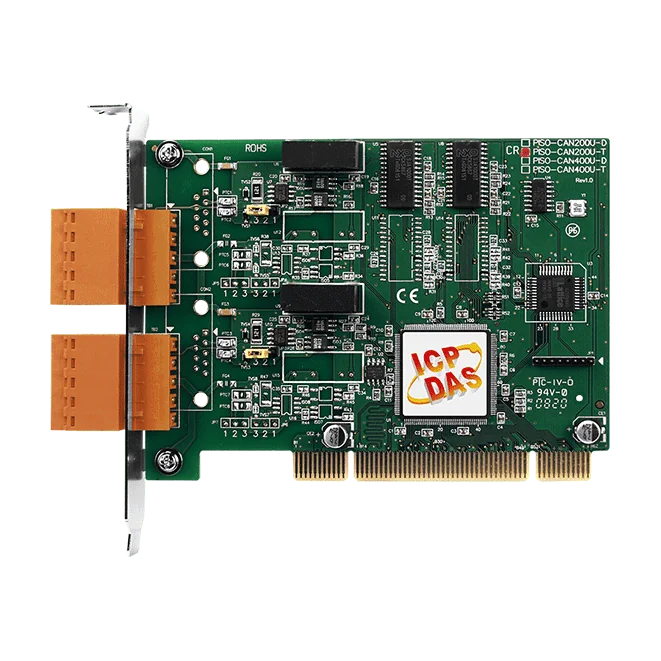

PISO-CAN200U-T er et PCI-kort, der tilføjer to uafhængige CAN-busporte til en pc, så ingeniører kan forbinde styringer, sensorer og aktuatorer til et CAN-netværk med realtidsmeddelelser og prioritering. Hver port bruger et 5-polet skrueklemstik.Kortet er bygget op omkring en NXP SJA1000T CAN-controller, som kører på et 16 MHz ur, og det håndterer CAN 2.0A- og 2.0B-rammer. Optisk isolation på CAN-bussen, dimensioneret til 2500 Vrms, beskytter værts-pc'en mod fejl på netværkssiden. En jumper vælger 120 Ω-afslutningsmodstanden for hver port.Som universelt PCI-kort passer det i både 5 V- og 3,3 V PCI-slots og fungerer som plug and play-enhed. Drivere og SDK'er leveres til Windows og Linux, samt understøttelse af LabVIEW, DASYLab og InduSoft. Søstermodellen PISO-CAN200U-D er angivet som et lignende produkt.AnvendelserStyre- og overvågningssystemer i forskellige brancherIntegration af forskellige kommunikationsenheder på et CAN-netværkBatteriskifte-stationer til elmotorcykler
PISO-CAN200U-FD-D er et PCI-kort, der giver en værts-pc to uafhængige CAN FD-busporte, hver ført ud på en 9-polet D-sub-stik. Det er beregnet til ingeniører, der skal forbinde en pc til CAN FD-netværk, samtidig med at bussen er galvanisk isoleret fra computeren.Kortet er bygget op omkring en Microchip MCP2518FD-controller med TI TCAN1042HG-serien af transceivere. Det er kompatibelt med ISO 11898-2 samt CAN 2.0 A/B og CAN FD. Konfiguration af meddelelsesfiltre understøttes, og kortnummeret indstilles med en DIP-switch, hvilket er en fordel, når flere kort er installeret.Drivere leveres til Windows 7, 8.1 og 10 samt Linux 5.10, med demoer og biblioteker til C#.Net, VB.Net og VC++.Net. En indbygget jumper vælger 120 Ω-afslutningsmodstanden for CAN-bussen.AnvendelserStyring og overvågning af CAN FD-netværk fra en pcIntegration af forskellige CAN-tilsluttede enheder i én værtscomputer
"PISO-CAN200U-FD-T" er et PC-monteret CAN-interface, der tilføjer to uafhængige, isolerede CAN FD-porte til en Windows- eller Linux-vært via en universel PCI-plads. CAN FD udvider klassisk CAN 2.0 med en hurtigere datafase og større nyttelast, og kortet er kompatibelt med både CAN 2.0 A/B- og CAN FD-trafik på ISO 11898-2-netværk.Hver port bruger et 5-polet skrueklemstik. Kortet er bygget op omkring en Microchip MCP2518FD-controller og TI TCAN1042HG-transceivere, der håndterer buss-arbitrering og fejldetektering, med automatisk fejlkorrektion og gensending for pålidelig meddelelseslevering. Konfiguration af meddelelsesfiltre understøttes, og kortnummeret indstilles med en DIP-kontakt, når flere kort er installeret.Drivere leveres til Windows 7/8.1/10 og Linux 5.10, med demoer og biblioteker til C#.Net, VB.Net og VC++.Net. Bestillingskoden PISO-CAN200U-FD-T CR er RoHS-kompatibel versionen.AnvendelserCAN-bus-styring og -overvågning fra PC-baserede systemerIntegration af CAN- og CAN FD-enheder i Windows- eller Linux-værtsapplikationerInstallationer med flere CAN FD-kort, hvor hvert kort skal have et unikt kortnummer

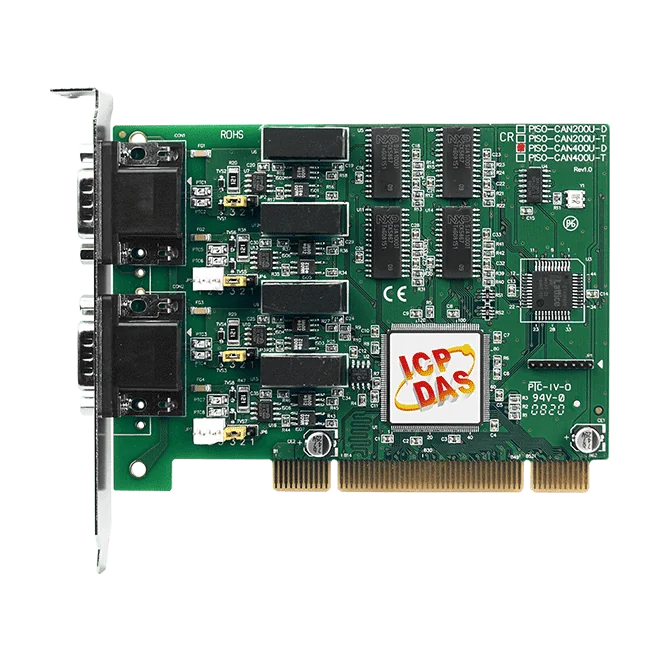

PISO-CAN400U-D tilføjer fire uafhængige CAN-bus 2.0A/2.0B-porte til en pc via ét universelt PCI-kort. Hver port bruger en NXP SJA1000T-controller og har optisk isolation på busside, hvilket hjælper med at beskytte værts-pc'en mod fejl og jordforstyrrelser i netværket.Kortet er velegnet for ingeniører, der opbygger CAN-netværk omkring et pc-baseret overvågnings- eller dataopsamlingssystem. Det universelle PCI-design accepterer både 5 V- og 3,3 V-slots, og det er plug and play på en 33 MHz, 32-bit bus. Hver port har en jumper-valgbar 120 Ω terminatormodstand, så terminering kan indstilles port for port efter netværkets layout.Drivere og SDK'er leveres til Windows og Linux med understøttelse af LabVIEW, DASYLab og InduSoft, og SDK'en dækker flere almindelige udviklingsmiljøer. Leverandøren oplyser, at kortet er verificeret til at drive 100 CAN-noder samtidigt.AnvendelserLogistikstyringssystemerStyring og overvågning af industrielle CAN-netværk tilsluttet en pcSensor- og aktuatornetværk i maskin- eller delsystemstyring
