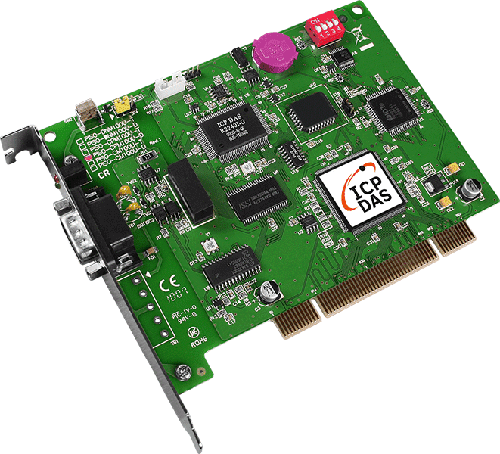

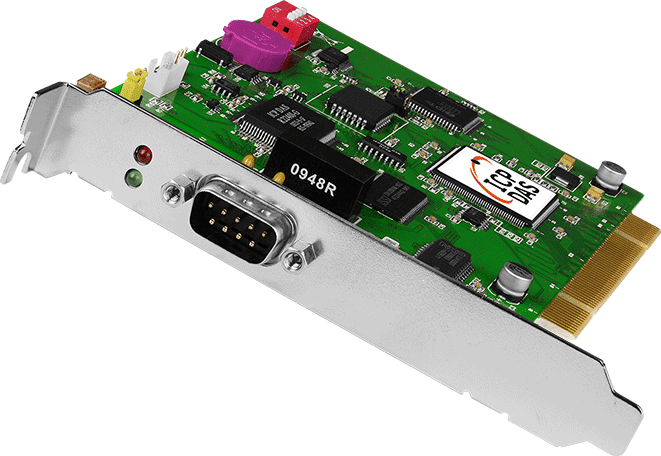

PISO-CPM100U-D Intelligent CANopen Master PCI-kort, 1-port, Universal PCI
Enkeltport intelligent CANopen master-kort til universelle PCI-slots, med 9-bens D-Sub-stik, CiA 301 v4.02-understøttelse og en indbygget mikrocontroller, der håndterer realtids-CAN-trafik.
- Én CANopen master-port med CiA 301 v4.02-protokolunderstøttelse
- Node-ID 1 ~ 127, med netværksscanning og master-lyttetilstand til overvågning
- Node Guarding, Heartbeat Consumer og EMCY-hændelsestrigning
- PDO-tilstande omfatter hændelsesstyret, fjernanmodet, cyklisk og acyklisk SYNC, med dynamisk PDO-mapning
- PDO-output på én byte og segmenteret SDO-kommunikation
- Understøttelse af EDS-fil, automatisk tilføjelse af noder ved opstart og multi-master-drift
3.310,80 kr. pr. stk.
| 1-9 stk. | 3.310,80 kr. | |
|---|---|---|
| 10-30 stk. | 3.213,65 kr. | −3 % |
| 31+ stk. | 3.146,39 kr. | −5 % |
Produktinformation "PISO-CPM100U-D Intelligent CANopen Master PCI-kort, 1-port, Universal PCI"
PISO-CPM100U-D er et aktivt CANopen master-kort til PC-baseret styring. Det passer i en Universal PCI-slot og giver én CAN-kanal via et 9-bens D-Sub-stik, så ingeniører kan køre CANopen-netværksstyring og nodeovervågning fra en værtscomputer uden selv at bygge et CAN-interface.
Den kritiske CANopen-behandling kører på kortets egen 16-bit mikrocontroller, som bruger MiniOS7 realtidsoperativsystemet. Værten og CANopen-firmwaren udveksler data via hukommelsesmapning, og kortet er designet til at følge med meddelelseshåndteringen, selv når PCI-bussens belastning er høj. Værtsapplikationer kan skrives med det medfølgende CANopen-bibliotek, og CANopen Motion Library baseret på CiA-402 er også tilgængeligt til bevægelsesstyring.
Vælg denne model, når du har brug for en PCI-baseret CANopen master med D-Sub-tilslutning. Suffikset -D angiver D-Sub-varianten med 9 ben, og kortet indeholder en indbygget 120Ω terminerings-modstand, et CPMUtility-testværktøj samt VC++-, VB.Net- og C#-demoer.
Anvendelser
- Styring af rørbøjemaskiner ved hjælp af indbygget CANopen bevægelsesstyring
| Product type: | PCI board |
|---|---|
| Interface: | Universal PCI |
| Protocol: | CANopen |
| Ports: | 1 |
| Isolation: | 3000 VDC (DC-to-DC), 2500 Vrms (photo-coupler) |
| Operating temperature: | 0 ~ +60 °C |
Specifikationer
| Software | |
|---|---|
| Driver | Windows XP/7/8/10 (32-bit/64-bit OS) |
| SDK | VB 6.0, BCB 6.0, VC++, C#.net, VB.net |
| CPU-modul | |
| CPU | 80186, 80 MHz eller kompatibel |
| EEPROM | 2 KB |
| Flash | 512 KB |
| SRAM | 512 KB |
| Watchdog-timer | Hardware-watchdog |
| LED-indikatorer | |
| Status | 1 x Forsyning og kommunikation |
| PC-bus | |
| Type | Universal PCI |
| Kortnr. | Via DIP-kontakt |
| CANopen | |
| Controller | NXP SJA1000T med 16 MHz ur |
| Porte | 1 |
| Baudrate | 10 k ~ 1 M |
| Isolation | 3000 VDC for DC-DC, 2500 Vrms for optokobler |
| Afslutningsmodstand | Indbygget 120 Ω |
| Protokol | CiA 301 v4.02 |
| NMT | Master |
| Strøm | |
| Forbrug | 2 W |
| Mekanisk | |
| Mål (mm) | 138 x 127 x 22 (W x L x D) |
| Miljø | |
| Driftstemperatur | 0 ~ +60 °C |
| Opbevaringstemperatur | -20 ~ +70 °C |
| Fugtighed | 5 ~ 85% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
