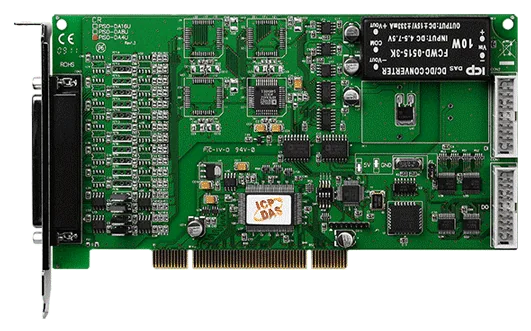

PISO-DA4U Universalt PCI-isoleret analog udgangskort, 4-kanal 14-bit
Firekanals, 14-bit isoleret analogt udgangskort til universelle 3,3 V/5 V PCI-slots, med 2500 V DC bus-isolation, 16 TTL digitale indgange og udgange og PIO-DA softwarekompatibilitet.
- Fire 14-bit analoge udgange, hver kanal konfigurerbar som ±10 V spænding eller 0 til 20 mA strøm
- 2500 V DC bus-isolation med indbygget DC/DC-konverter til 3000 V DC beskyttelse
- Softwarekalibrering med data gemt i EEPROM, uden behov for jumpere eller trimpotentiometre
- 16-kanals 5 V/TTL digital indgang med pull-high- og pull-low-funktion og 16-kanals 5 V/TTL digital udgang
- Tre 16-bit timer/tæller-kanaler med intern 4 MHz referenceklokke
- To timer-udløste interruptkilder og dobbeltbufferet DA-latch
3.400,44 kr. pr. stk.
| 1-9 stk. | 3.400,44 kr. | |
|---|---|---|
| 10-30 stk. | 3.228,55 kr. | −5 % |
| 31+ stk. | 3.056,66 kr. | −10 % |
Produktinformation "PISO-DA4U Universalt PCI-isoleret analog udgangskort, 4-kanal 14-bit"
PISO-DA4U CR er et universelt PCI analogt udgangskort med fire 14-bit isolerede kanaler. Det er beregnet til ingeniører, der skal styre spændings- eller strømsignaler fra en pc, samtidig med at værtscomputeren beskyttes mod skadelige spændingsspidser på feltsiden.
Hver kanal kan indstilles individuelt til spændingsudgang (±10 V) eller strømudgang (0 til 20 mA). Kalibreringen udføres i software, så der er ikke behov for jumpere eller trimpotentiometre, og kalibreringsdata gemmes i EEPROM. Kortet har desuden 16 TTL digitale indgange med pull-high- og pull-low-funktion, 16 TTL digitale udgange og tre 16-bit timer/tæller-kanaler.
Denne variant leveres med én CA-4002 D-Sub-konnektor. PISO-DA4U/S CR, som i stedet indeholder et CA-3710 D-Sub-kabel, er alternativet for det samme firekanals kort. PISO-DA4U CR er designet til at erstatte PIO-DA-serien uden ændringer i software eller drivere, og det fungerer ved 0 til +60 °C.
Anvendelser
- Højhastigheds dataopsamlingssystemer
- Procesovervågning og -styring
- Vibrationsanalyse
- Generering af digitale mønstre fra den digitale I/O-port
| Analoge udgange: | 4 |
|---|---|
| Digitale indgange: | 16 |
| Digitale udgange: | 16 |
| Driftstemperatur: | 0 ~ +60 °C |
| Grænseflade: | PCI |
| Produkttype: | DAQ-kort |
| Strømindgang: | +5 V, 2200 mA |
| Isolation: | 2500 VDC |
Specifikationer
| Hardware | |
|---|---|
| Stik | Hun DB37 x 1 20-polet boksstiftliste x 2 |
| Kort-ID | Ja (4-bit) |
| Analogudgang | |
| Kanaler | PISO-DA4U : 4 PISO-DA8U : 8 PISO-DA16U : 16 |
| Område | Spænding: ±10 V Strøm: 0 ~ 20 mA |
| Opløsning | 14-bit |
| Nøjagtighed | 0,04 % af FSR ±2 LSB @ 25 °C, ± 10 V |
| Responstid | 333 kHz (typisk) |
| Spændingsudgangskapacitet | ±5 mA |
| Slew rate | 0.71 V/μs |
| Isolation | 2500 V (bustype) |
| Driftstilstand | Statisk opdatering |
| Digital indgang | |
| Kanaler | 16 |
| Type | 5 V/TTL |
| ON-spændingsniveau | 2.0 V min. |
| OFF-spændingsniveau | 0,8 V maks. |
| Responshastighed | 1,0 MHz (typisk) |
| Udløsertilstand | Statisk opdatering |
| Digital udgang | |
| Kanaler | 16 |
| Type | 5 V/TTL |
| Driftstilstand | Statisk opdatering |
| Lastspænding | Logisk 0: 0,4 V maks. Logisk 1: 2,4 V min. |
| Laststrøm | Sink: 2,4 mA @ 0,8 V Source: 0,8 mA @ 2,0 V |
| Responshastighed | 1,0 MHz (typisk) |
| Timer/tæller/frekvens | |
| Kanaler | 3 |
| Type | 5 V/TTL |
| Opløsning | 16-bit |
| Referenceclock | Intern: 4 MHz |
| PC-bus | |
| Type | 3,3 V/5 V universal PCI, 32-bit, 33 MHz |
| Databus | 8 bit |
| Strøm | |
| Forbrug | PISO-DA4U : 2200 mA @ +5 V PISO-DA8U : 2400 mA @ +5 V PISO-DA16U : 3000 mA @ +5 V |
| Mekanisk | |
| Mål (mm) | 105 x 188 x 22 (W x L x D) |
| Miljø | |
| Driftstemperatur | 0 ~ +60°C |
| Opbevaringstemperatur | -20 ~ +70°C |
| Fugtighed | 5 ~ 85% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
