PISO-PS300U Universal PCI 3-akse stepper/servo motion control-kort

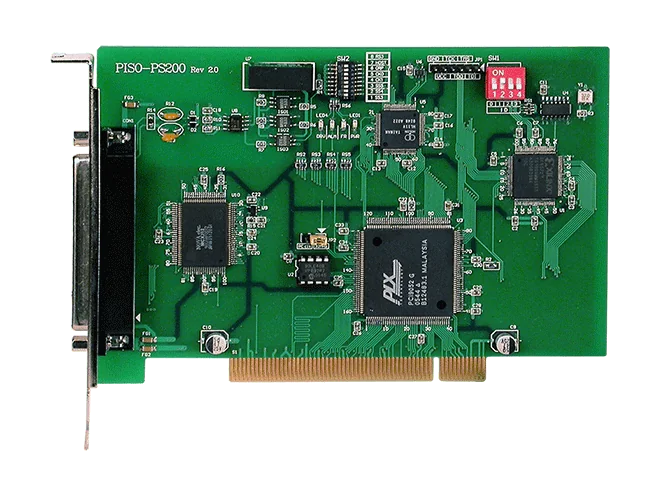

Den PISO-PS200 er et PCI-bevægelsesstyringskort til uafhængig styring af to akser med trinmotor- og pulsbaserede servodrev. Hver akse udsender pulser op til 4 MHz og læser en 32-bit encodertæller, med håndhjul- og jog-drift samt programmerbar automatisk referencekørsel og softwaregrænser. Det egner sig til maskiner, der kræver præcis positionering på to akser fra en enkelt pc.Interpolation og hastighedsprofilering køres på selve kortet. Lineær og cirkulær 2-akset interpolation, kontinuerlig interpolation samt programmerbar T/S-kurve acceleration og deceleration er inkluderet. Den indbyggede FRnet Master udvider den eksterne I/O med op til 128 DI og 128 DO over en tolederforbindelse, som scannes automatisk inden for 2,88 ms.Kortet understøttes på Windows 7/10 (32/64-bit) og Windows XP/2000 (32-bit) og leveres med EzGo Utility. Det kræver en 5 V PCI-bus og trækker +5 V ved 500 mA. Det nominelle driftstemperaturområde er -20 ~ +75°C.AnvendelserHalvlederfremstillingKomponentinspektionKvalitetskontrol i produktionenInspektion af fødevarer og drikkevarerMikroskopi og medicinsk billedbehandlingBiometriske applikationerX-Y-Z-bordStansemaskiner med fast stigningTransfermaskinerSpinderPåfyldning/aflæsning

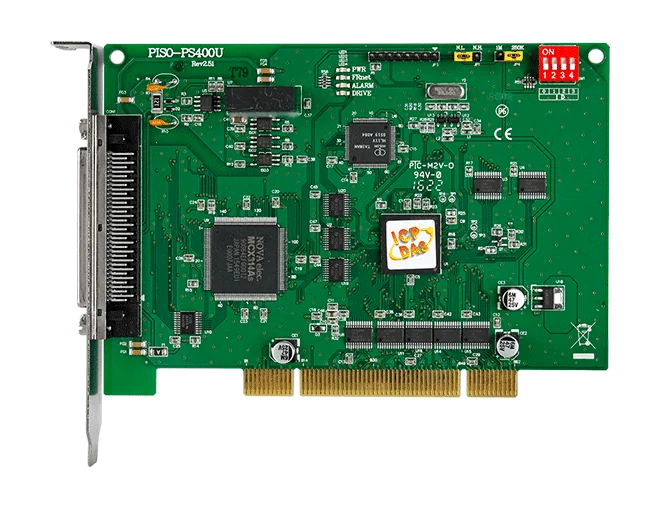

PISO-PS400U er et 4-akse motion control-kort af pulstypen til industrielle pc'er med universel PCI-bus, velegnet til generel motion control. Hver akse udsender pulser med op til 4 MHz og læser en 32-bit encoder-tæller, så et enkelt kort kan styre stepper- eller servodrev.De fleste bevægelsesfunktioner, herunder interpolation, T/S-kurve acceleration og deceleration, automatisk referencekørsel og synkrone handlinger, udføres i motion-ASIC'en og ikke af værtsprocessoren. Bevægelsesstatus, FRnet I/O og andre I/O-kort i samme pc kan stadig overvåges, mens motorerne køres, og flere kort kan deles om én pc takket være den lave CPU-belastning.U-varianten er den universelle PCI-version, der understøtter 3,3 V og 5 V PCI-slots. FRnet-masteren udvider systemet med op til 128 digitale indgange og 128 digitale udgange, som scannes automatisk inden for 2,88 ms, og ICP DAS leverer funktioner og eksempler, der reducerer programmeringsindsatsen.AnvendelserHalvlederproduktionKomponentinspektionKvalitetskontrol i produktionenInspektion af fødevarer og drikkevarerMikroskopi og medicinsk billeddannelseBiometriske applikationerX-Y-Z-bordeStanse-maskiner med fast stigningTransfermaskinerCentrifugerLæsse- og aflæsningssystemer

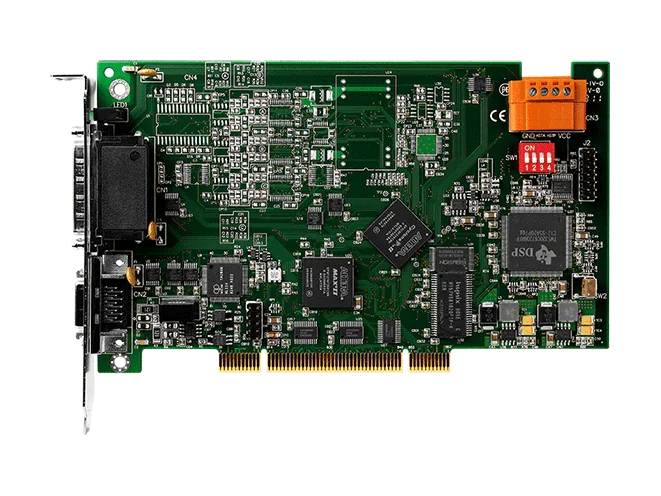

PISO-PS600 er et PCI-bevægelsesstyringskort til ingeniører, der skal koordinere op til seks akser fra en pc. En kombination af DSP og FPGA håndterer pulsudgang, encoder-feedback og interpolation på kortet, så værten er fri til at køre applikationslogikken. Hver akse kan køre i fuldt lukket eller delvist lukket sløjfe, med inkrementel eller absolut positionering.Kortet egner sig til maskiner, der kræver hurtig banestyring, fx X-Y-Z-borde, stanse- og transfermaskiner. Bevægelsesprofiler bruger programmerbar T/S-kurve-acceleration og -deceleration, og hastighed og position kan ændres under en bevægelse. Lineær interpolation på to til seks akser, cirkulær interpolation på to til tre akser og helisk interpolation på tre akser understøttes.En indbygget FRnet-masterport udvider det digitale I/O med op til 128 indgange og 128 udgange over en totrådsforbindelse, som scannes automatisk. Latch-indgange, positionssammenligningsudgange, manuel pulsgenerator og jog-funktioner supplerer kortets bevægelses-I/O.AnvendelserHalvlederproduktionKomponentinspektionKvalitetskontrol i produktionenInspektion af fødevarer og drikkevarerMikroskopi og medicinsk billeddannelseBiometriske applikationerX-Y-Z-bordStanseværktøjer med fast stigningTransfermaskinerSpinderPåfyldning/aflæsning

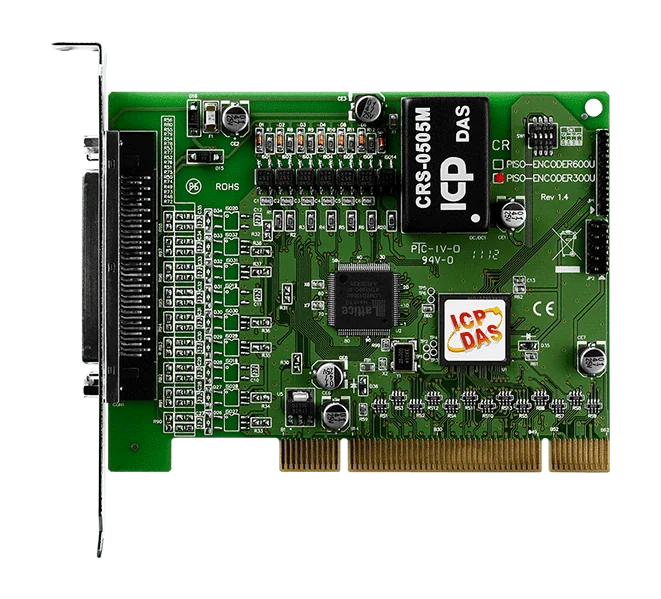

PISO-ENCODER300U er et Universal PCI-kort til bevægelses- og positionsfeedback i PC-baseret automation. Det har tre uafhængige encoderakser, hver med en ægte 32-bit tæller, der accepterer encoderfrekvenser på op til 4 MHz. En intern digital filter af tredje orden hjælper med at sikre pålidelige tællinger på støjfyldte signallinjer.Hver akse kan indstilles til tællemodus Quadrant, CW/CCW eller PULSE/DIR. Tællere kan nulstilles via en programmerbar registerkommando, af indeksimpulsen på C-kanalen ved hver omdrejning eller via de eksterne hardware-nulstillingsben HR1 til HR6, som også kan fungere som digitale indgange. Kortet tilføjer otte digitale udgange, galvanisk isoleret med 2500 Vrms fotokoblere for at beskytte værtssystemet mod høje spændinger.CR-bestillingskoden inkluderer CA-SC68 SCSI-II 68-benet hanstik med loddeterminaler og dæksel. Enhedsdrivere og funktionsbiblioteker leveres til DOS, Windows 7 og Windows XP/2000.AnvendelserHalvlederproduktionKomponentinspektionKvalitetskontrol i produktionInspektion af fødevarer og drikkevarerMikroskopi og medicinsk billeddannelseBiometriske applikationerX-Y-Z-bordeStansemaskiner med fast stigningTransfermaskinerCentrifugerLæsse-/aflæssesystemer
