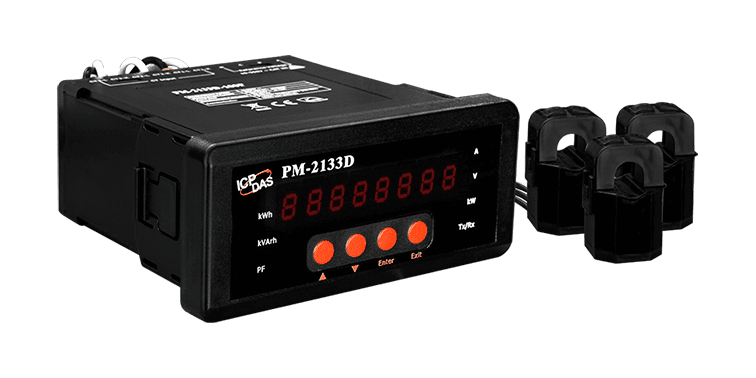

PM-2133D-100P Modbus RTU trefaset elmåler, 60 A klemme-CT
PM-2133D-100P CR trefaset elmåler med Modbus RTU over RS-485, 8-cifret LED-display og 60 A klemme-CT'er med 10 mm åbning til energiovervågning.
- Modbus RTU over én RS-485-port, med baudrater fra 9600 til 115200
- Sand RMS-spænding og -strøm samt aktiv, tilsyneladende og reaktiv effekt og energi
- Tovejs energimåling til 3P4W, 3P3W, 1P3W og 1P2W forbindelse
- Klemme-CT på 60 A med 10 mm åbning og 4 m ledning, tre medleveret
- Nøjagtighed for aktiv effekt (W) bedre end 0,5 % ved PF=1
- Måling af totalharmonisk forvrængning (THD)
2.496,35 kr. pr. stk.
| 1-9 stk. | 2.496,35 kr. | |
|---|---|---|
| 10-30 stk. | 2.421,61 kr. | −3 % |
| 31+ stk. | 2.369,29 kr. | −5 % |
Produktinformation "PM-2133D-100P Modbus RTU trefaset elmåler, 60 A klemme-CT"
PM-2133D-100P CR er en trefaset elmåler til ingeniører, der har brug for realtidsmålinger af elektriske størrelser og energidata via Modbus RTU. Den måler sand RMS-spænding og -strøm, aktiv, tilsyneladende og reaktiv effekt og energi, effektfaktor og frekvens, med tovejs energimåling og totalharmonisk forvrængning (THD) vist på et 8-cifret LED-display.

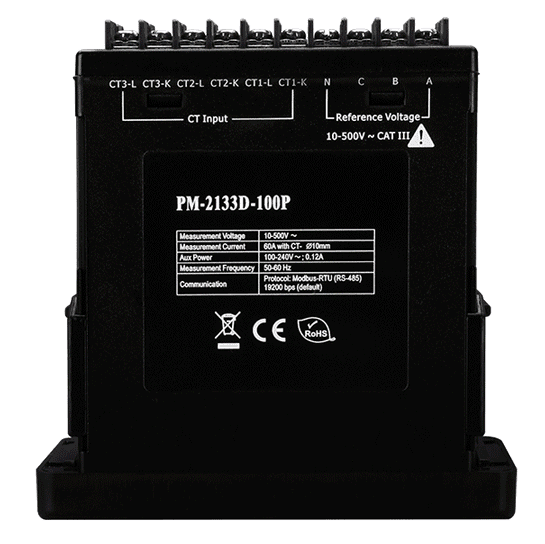

Denne variant leveres med tre 60 A klemme-strømtransformere, hver med en 10 mm åbning og en 4 m ledning, så måleren kan monteres på eksisterende ledere uden at afbryde dem. Den understøtter 3P4W, 3P3W, 1P3W og 1P2W forbindelsesmåder og accepterer et indgangsspændingsområde på 10 ~ 500 V.
Måleren har én RS-485-port med en isolationsspænding på 3000 VDC og kommunikerer via Modbus RTU med 9600, 19200 (standard), 38400 eller 115200 baud. Kabinettet i plast er beregnet til paneelmontage og har et driftsområde på -20 ~ +70 °C.
Anvendelser
- Generatorovervågning
- Koblingsanlæg og fordelingssystemer
- Energistyring
| Product type: | Power meter |
|---|---|
| Interface: | RS-485 |
| Protocol: | Modbus RTU |
| Ports: | 1 |
| Isolation: | 3000 VDC |
| Power input: | 85 ~ 264 VAC |
| Operating temperature: | -20 ~ +70 °C |
| Mounting: | Panel |
| Housing: | Plastic |
Specifikationer
| AC-effektmåling | |
|---|---|
| Ledningsføring | 3P4W-3CT, 3P3W-2CT, 3P3W-3CT, 1P2W-1CT, 1P3W-2CT |
| Loops | 3-fase: 1; 1-fase: 3 @ 1P2W-1CT, 1 @ 1P3W-2CT |
| Indgangsspænding | 10 ~ 500 V |
| Indgangsstrøm | PM-2133D-005P: CTØ10 mm (0.05 A ~ 5 A) PM-2133D-100P: CTØ10 mm (0.05 A ~ 60 A) PM-2133D-160P: CTØ16 mm (0.1 A ~ 100 A) PM-2133D-240P: CTØ24 mm (0.15 A ~ 200 A) PM-2133D-360P: CTØ36 mm (0.3 A ~ 300 A) PM-2133D-400P: CTØ36 mm (0.3 A ~ 400 A) |
| Indgangsfrekvens | 50 Hz (område 45 ~ 55 Hz)/60 Hz (område 55 ~ 65 Hz) |
| W-nøjagtighed | Bedre end 0,5 % (PF=1) |
| Måling af effektparametre | Sand RMS-spænding (Vrms), sand RMS-strøm (Irms), aktiv effekt (kW), aktiv energi (kWh), tilsyneladende effekt (kVA), tilsyneladende energi (kVAh), reaktiv effekt (kVAR), reaktiv energi (kVARh), effektfaktor (PF), frekvens (45 ~ 65 Hz) |
| Dataopdateringshastighed | 1 sekund |
| LED-display | Ja, 8-cifret |
| COM-porte | |
| Porte | 1 x RS-485 |
| Baudrate | 9600, 19200 (standard), 38400, 115200 |
| Dataformat | N,8,1; N,8,2; E,8,1; E,8,2; O,8,1; O,8,2 |
| Protokol | Modbus RTU |
| Isolation | 3000 VDC |
| Strøm | |
| Indgangsområde | +85 ~ +264 VAC (277 VAC tilgængelig) |
| Forbrug | 6 W |
| Mekanisk | |
| Kabinet | Plast |
| Mål (mm) | 110 x 115 x 50 (W x L x H) |
| Installation | Panelmontering |
| Miljø | |
| Driftstemperatur | -20 ~ +70 °C |
| Opbevaringstemperatur | -25 ~ +80 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
