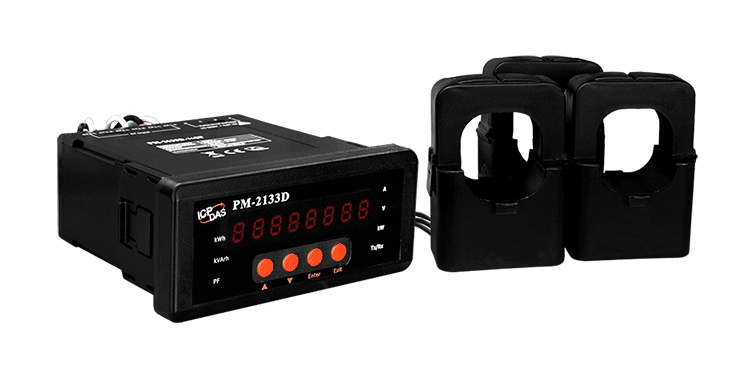

PM-2133D-360P 3-faset elmåler, Modbus RTU med 300 A clip-on CT
3-faset elmåler med Modbus RTU over RS-485, LED-display og tre 300 A clip-on CT'er (36 mm åbning). Måler sand RMS-værdier, energi og effekt for 3P4W, 3P3W, 1P3W og 1P2W installationer.
- Tre clip-on CT'er medfølger, hver med 36 mm åbning, 0,3 A til 300 A indgangsområde og 4 m ledninger
- Sand RMS-spænding, -strøm, aktiv, reaktiv og tilsyneladende effekt og energi, effektfaktor og frekvens
- Tovejs energimåling
- Understøtter 3P4W, 3P3W, 1P3W og 1P2W koblingskonfigurationer
- Nøjagtighed for aktiv effekt bedre end 0,5 % ved PF=1
- Indgangsspændingsområde 10 ~ 500 V med måling af total harmonisk forvrængning (THD)
4.536,78 kr. pr. stk.
| 1-9 stk. | 4.536,78 kr. | |
|---|---|---|
| 10-30 stk. | 4.394,77 kr. | −3 % |
| 31+ stk. | 4.305,08 kr. | −5 % |
Produktinformation "PM-2133D-360P 3-faset elmåler, Modbus RTU med 300 A clip-on CT"
PM-2133D-360P CR er en panelmonteret trefaset elmåler til overvågning af det aktuelle elforbrug på generatorer, koblingsanlæg og fordelingssystemer. Den leveres med tre clip-on CT'er til 0,3 A til 300 A med en 36 mm åbning, så måleren kan monteres på eksisterende kabler uden at afbryde kredsløbet.
Måleren måler sand RMS-spænding og -strøm, aktiv, reaktiv og tilsyneladende effekt og energi, effektfaktor og frekvens, og den understøtter tovejs energimåling. De understøttede koblingsmoder er 3P4W, 3P3W, 1P3W og 1P2W. Nøjagtigheden for aktiv effekt er bedre end 0,5 % ved PF=1, og enheden accepterer et indgangsspændingsområde på 10 ~ 500 V.
Data er tilgængelig via én RS-485-port med Modbus RTU, med valgbare baudrater fra 9600 til 115200 og flere dataformater. Et 8-cifret LED-display viser målinger lokalt, og måleren måler også den totale harmoniske forvrængning (THD).
Anvendelser
- Generatorovervågning
- Koblingsanlæg og fordelingssystemer
- Energistyring
| Product type: | Power meter |
|---|---|
| Interface: | RS-485 |
| Protocol: | Modbus RTU |
| Ports: | 1 |
| Isolation: | 3000 VDC |
| Power input: | +85 ~ +264 VAC |
| Operating temperature: | -20 ~ +70 °C |
| Mounting: | Panel |
| Housing: | Plastic |
Specifikationer
| AC-effektmåling | |
|---|---|
| Ledningsføring | 3P4W-3CT, 3P3W-2CT, 3P3W-3CT, 1P2W-1CT, 1P3W-2CT |
| Loops | 3-fase: 1; 1-fase: 3 @ 1P2W-1CT, 1 @ 1P3W-2CT |
| Indgangsspænding | 10 ~ 500 V |
| Indgangsstrøm | PM-2133D-005P: CTØ10 mm (0.05 A ~ 5 A) PM-2133D-100P: CTØ10 mm (0.05 A ~ 60 A) PM-2133D-160P: CTØ16 mm (0.1 A ~ 100 A) PM-2133D-240P: CTØ24 mm (0.15 A ~ 200 A) PM-2133D-360P: CTØ36 mm (0.3 A ~ 300 A) PM-2133D-400P: CTØ36 mm (0.3 A ~ 400 A) |
| Indgangsfrekvens | 50 Hz (område 45 ~ 55 Hz)/60 Hz (område 55 ~ 65 Hz) |
| W-nøjagtighed | Bedre end 0,5 % (PF=1) |
| Måling af effektparametre | Sand RMS-spænding (Vrms), sand RMS-strøm (Irms), aktiv effekt (kW), aktiv energi (kWh), tilsyneladende effekt (kVA), tilsyneladende energi (kVAh), reaktiv effekt (kVAR), reaktiv energi (kVARh), effektfaktor (PF), frekvens (45 ~ 65 Hz) |
| Dataopdateringshastighed | 1 sekund |
| LED-display | Ja, 8-cifret |
| COM-porte | |
| Porte | 1 x RS-485 |
| Baudrate | 9600, 19200 (standard), 38400, 115200 |
| Dataformat | N,8,1; N,8,2; E,8,1; E,8,2; O,8,1; O,8,2 |
| Protokol | Modbus RTU |
| Isolation | 3000 VDC |
| Strøm | |
| Indgangsområde | +85 ~ +264 VAC (277 VAC tilgængelig) |
| Forbrug | 6 W |
| Mekanisk | |
| Kabinet | Plast |
| Mål (mm) | 110 x 115 x 50 (W x L x H) |
| Installation | Panelmontering |
| Miljø | |
| Driftstemperatur | -20 ~ +70 °C |
| Opbevaringstemperatur | -25 ~ +80 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
