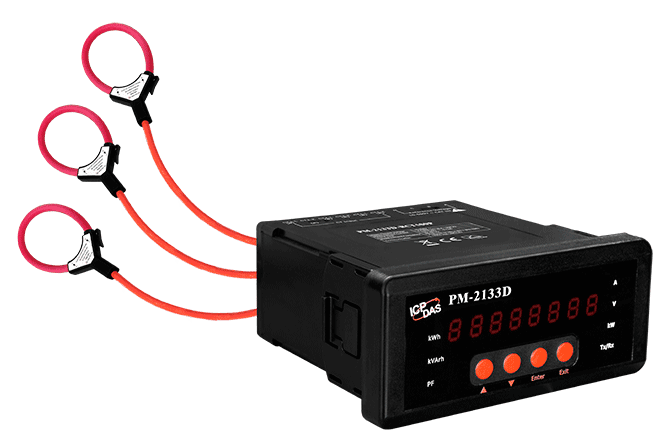

PM-2133D-RCT500P Modbus RTU trefaset elmåler, 500 A Rogowski-spole CT
Trefaset elmåler med 8-cifret LED-display og Modbus RTU over RS-485, med 55 mm Rogowski-spole CT'er til op til 500 A til busbar- og pladsbegrænsede installationer.
- Rogowski-spole soft CT med 55 mm indre diameter, måler 5 A til 500 A pr. spole
- Sand RMS-spænding, -strøm, aktiv-, reaktiv- og tilsyneladende effekt, energi og effektfaktor
- Energimåling i begge retninger med målinger af total harmonisk forvrængning (THD)
- Modbus RTU over én RS-485-port med 3000 VDC galvanisk isolation
- Bredt måleindgangsområde 10 ~ 500 VAC og forsyning +85 ~ +264 VAC (277 VAC tilgængelig)
- Nøjagtighed bedre end 2 % (PF=1) ved indgangsstrøm over 50 A
8.280,75 kr. pr. stk.
| 1-9 stk. | 8.280,75 kr. | |
|---|---|---|
| 10-30 stk. | 8.026,65 kr. | −3 % |
| 31+ stk. | 7.862,23 kr. | −5 % |
Produktinformation "PM-2133D-RCT500P Modbus RTU trefaset elmåler, 500 A Rogowski-spole CT"
PM-2133D-RCT500P CR er en panelmonteret trefaset elmåler, der måler sand RMS-spænding, -strøm, -effekt og -energi over Modbus RTU. De fleksible Rogowski-spole strømtransformere monteres uden at skære i lederen, hvilket passer til kompakte koblingsanlæg og ledere med stor diameter, f.eks. busbar-systemer.

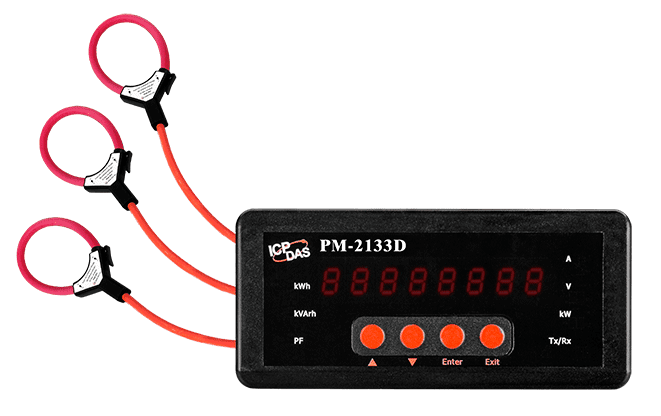

Måleren understøtter energianalyse for 3P4W, 3P3W, 1P3W og 1P2W og måler energi i begge retninger. Hver 4 m Rogowski-spole dækker 5 A til 500 A gennem en indre diameter på 55 mm, og 8-cifret LED-display viser måleværdierne lokalt.
- Egnet til generatorovervågning, fordeling i koblingsanlæg og energistyring
Anvendelser
- Generatorovervågning
- Fordelingssystemer i koblingsanlæg
- Energistyring
| Product type: | Power meter |
|---|---|
| Interface: | RS-485 |
| Protocol: | Modbus RTU |
| Ports: | 1 |
| Isolation: | 3000 VDC |
| Power input: | +85 ~ +264 VAC |
| Operating temperature: | -20 ~ +70 °C |
| Mounting: | Panel |
| Housing: | Plastic |
Specifikationer

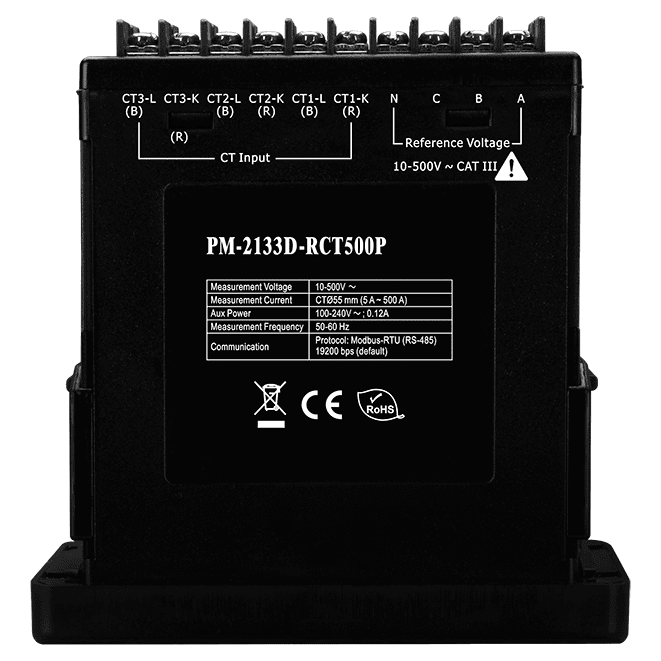

| AC-effektmåling | |
|---|---|

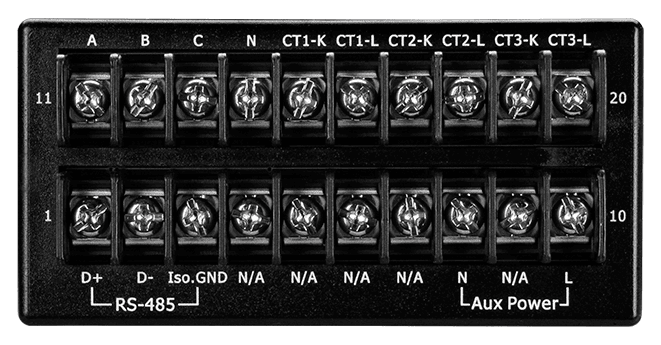

| Ledningsføring | 3P4W-3CT, 3P3W-2CT, 3P3W-3CT, 1P2W-1CT, 1P3W-2CT |
| Loops | 3-fase: 1; 1-fase: 3 @ 1P2W-1CT, 1 @ 1P3W-2CT |
| Indgangsspænding | 10 ~ 500 V |
| Indgangsstrøm | PM-2133D-RCT500P: CTØ55 mm (5 A ~ 500 A) PM-2133D-RCT1000P: CTØ80 mm (5 A ~ 1000 A) PM-2133D-RCT2000P: CTØ105 mm (5 A ~ 2000 A) PM-2133D-RCT4000P: CTØ185 mm (5 A ~ 4000 A) |
| Indgangsfrekvens | 50 Hz (område 45 ~ 55 Hz)/60 Hz (område 55 ~ 65 Hz) |
| W-nøjagtighed | Bedre end 2 % (PF=1) Betingelse: Indgangsstrøm > 50 A; (For -500P, -1000P) Indgangsstrøm > 200 A; (For -2000P, -4000P) |
| Måling af effektparametre | Sand RMS-spænding (Vrms), sand RMS-strøm (Irms), aktiv effekt (kW), aktiv energi (kWh), tilsyneladende effekt (kVA), tilsyneladende energi (kVAh), reaktiv effekt (kVAR), reaktiv energi (kVARh), effektfaktor (PF), frekvens (45 ~ 65 Hz) |
| Dataopdateringshastighed | 1 sekund |
| LED-display | Ja, 8-cifret |

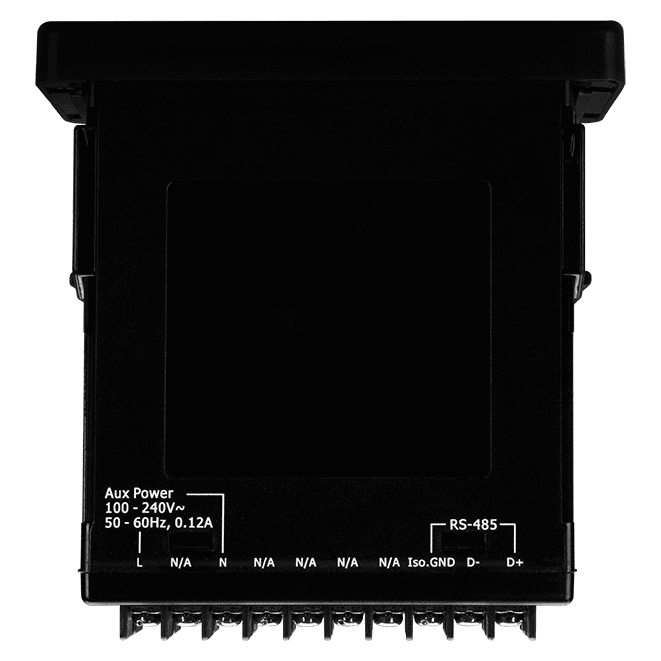

| COM-porte | |
| Porte | 1 x RS-485 |
| Baudrate | 9600, 19200 (standard), 38400, 115200 |
| Dataformat | N,8,1; N,8,2; E,8,1; E,8,2; O,8,1; O,8,2 |
| Protokol | Modbus RTU |
| Isolation | 3000 VDC |
| Strøm | |
| Indgangsområde | +85 ~ +264 VAC (277 VAC tilgængelig) |
| Forbrug | 6 W |
| Mekanisk | |
| Kabinet | Plast |
| Mål (mm) | 110 x 115 x 50 (W x L x H) |
| Installation | Panelmontering |
| Miljø | |
| Driftstemperatur | -20 ~ +70 °C |
| Opbevaringstemperatur | -25 ~ +80 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
