PM-3033 Modbus RTU 3-faset elmåler, 1A/5A CT-indgang

En PM-3033-MTCP er en DIN-skinnemonteret 3-faset elmåler, der leverer sand RMS-værdier for spænding, strøm og effekt via Modbus TCP over én RJ45-port. Den accepterer direkte sekundære 1A- eller 5A-strømtransformatorindgange, så der ikke er behov for dedikerede CT'er ved måling i eksisterende installationer.Den understøtter energianalyse for 3P4W, 3P3W, 1P3W og 1P2W-forbindelser med spændingsindgange fra 10 til 500 V ved 50/60 Hz. Aktiv, reaktiv og tilsyneladende effekt og energi er tilgængelige sammen med effektfaktor, frekvens og total harmonisk forvrængning (THD). Effektnøjagtigheden er bedre end 0,5 % ved PF=1 med indgangsstrøm over 0,5 A, og data opdateres hvert sekund.Måleren arbejder med en forsyning på +12 ~ 48 VDC over temperaturområdet -20 ~ +70 °C og er godkendt til CE, UKCA, FCC, RoHS og WEEE, med IEC 61010-1 og EN 61010-1 som sikkerhedsstandarder angivet i kildedataene. Plastkabinettet og DIN-skinnemonteringen passer til overvågningspaneler for koblingsanlæg og generatorer.AnvendelserGeneratorovervågningKoblingsanlæg og fordelingssystemerEnergistyring

PM-3033-CPS CR er en CANopen trefaset elmåler til ingeniører, der har brug for målinger i realtid af energi fra lavspændingsprimærkredse eller middel- og højspændingssekundærkredse. Den accepterer direkte strømtransformere med 1A/5A på sekundærsiden, så der ikke er behov for dedikerede målingstransformere, hvilket holder installationsomkostningerne nede.Måleren rapporterer effektiv (true RMS) spænding og strøm, aktiv, reaktiv og tilsyneladende effekt og energi, effektfaktor, frekvens og total harmonisk forvrængning. Energianalysen dækker 3P4W-, 3P3W-, 1P3W- og 1P2W-forkabling, og dataopdateringshastigheden er ét sekund. Spændingsindgangsområdet 10 ~ 500 VAC og understøttelsen af 50/60 Hz gør den egnet til et bredt udvalg af installationer.CANopen-grænsefladen opsættes med DIP-kontakter, med baudrater fra 125 k (standard) til 1 M. Det DIN-skinnemonterede plasthus, 3000 VDC isolation og strømindgang på +12 ~ 48 VDC gør det ligetil at montere i overvågningstavler for generatorer og koblingsanlæg.AnvendelserGeneratorovervågningKoblingsanlæg og fordelingssystemerEnergistyring

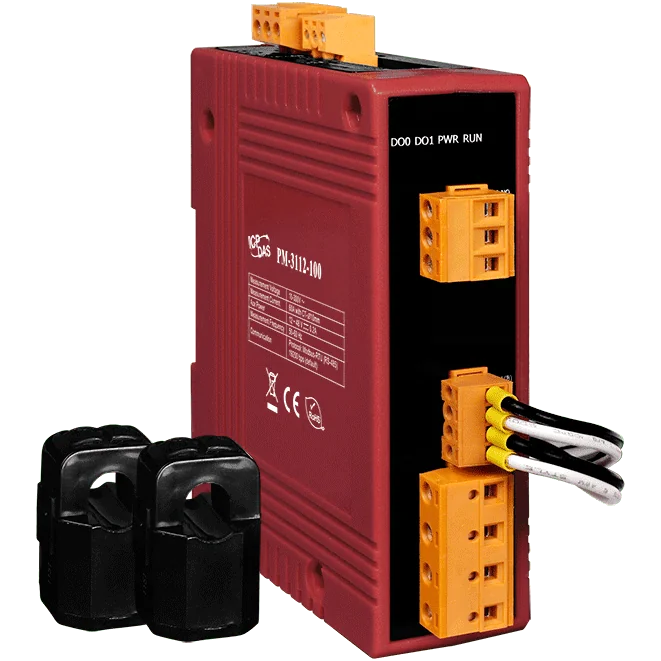

PM-3112-100 CR er en kompakt enfaset elmåler, der måler reel RMS-spænding, strøm og effekt på to uafhængige kredsløb. Den er velegnet til ingeniører, der har brug for elforbrugsdata i realtid fra et overvåget kredsløb uden at skulle omlægge ledningerne, da clip-on-CT'en monteres om lederen.Bestillingskoden omfatter to 60 A clip-on-CT'er med 10 mm indvendig diameter og 1,8 m tilledninger, svarende til 1P2W-konfigurationen med én CT pr. kredsløb. Strømområdet er 0,05 A til 60 A pr. CT, og indgangsspændingsområdet er 10 til 300 VAC, så måleren kan anvendes på både lavspændings- og højere spændings-sekundærkredsløb.Målinger udsendes over én RS-485-port med Modbus RTU, med valgbare baudrater og dataformater. To Form A-relæudgange kan drive sirener eller lamper til alarmsignalering, og DIN-skinnehuset muliggør montage i tavle.AnvendelserOvervågning af generatorerFordelingssystemer i koblingsanlægEnergistyring

PM-3112-100P CR er en tokredsløbs enfaset elmåler til måling af reel RMS-spænding, strøm og effekt på 1P2W-kredsløb. Hvert kredsløb har sin egen referencespændings- og strømindgang, så ingeniører kan overvåge to uafhængige kredsløb fra én DIN-skinneenhed og aflæse resultaterne via Modbus RTU.Denne variant er udstyret med to 60 A klemme-strømtransformere med 10 mm indvendig diameter og 4 m ledninger, hvilket passer til mindreledere og gør eftermontering enkel uden at afbryde lasten. Indgangsspændingsområdet er 10 ~ 300 VAC, og måleren rapporterer et bredt sæt parametre, herunder aktiv, tilsyneladende og reaktiv effekt og energi, effektfaktor og frekvens, opdateret hvert sekund.To Form A effektrelæudgange gør det muligt for måleren at styre sirener eller indikatorlamper til alarmmeddelelser. Enheden forsynes fra +12 ~ 48 VDC og er specificeret til en driftstemperatur på -20 ~ +70 °C.AnvendelserOvervågning af generatorerTavlefordelingssystemerEnergistyring
