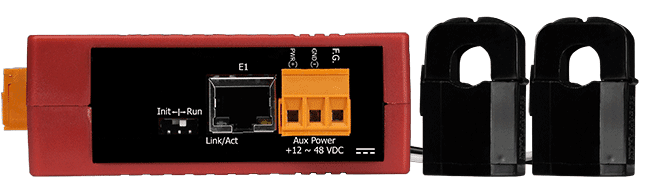

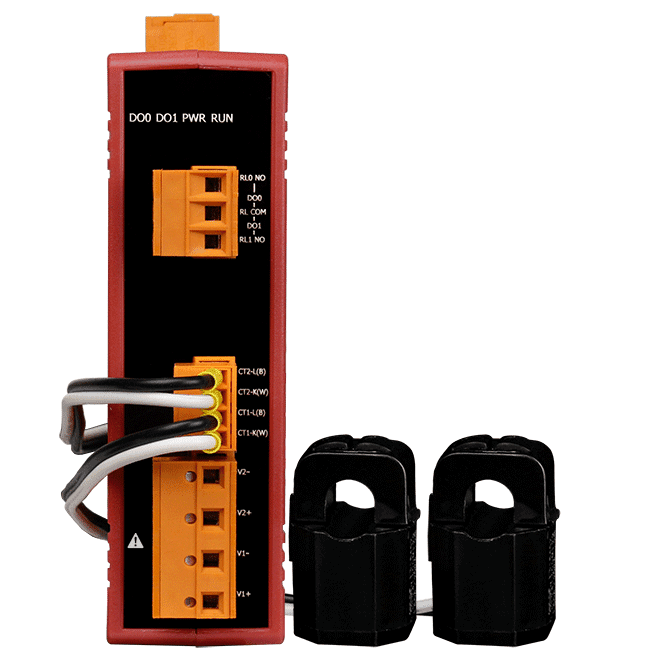

PM-3112-100-MTCP Enfaset elmåler, 2-loop Modbus TCP, 60 A CT
Enfaset elmåler med to loops og Modbus TCP over Ethernet, en 60 A clip-on CT (10 mm åbning, 1,8 m ledning) og to Form A relæudgange til energiovervågning og alarmer.
- Effektiv (True RMS) spænding, strøm, aktiv, reaktiv og tilsyneladende effekt med energitotaler
- Enfaset energianalyse med to loops til 1P2W-systemer med uafhængige referencespændinger
- To 60 A clip-on CT'er, 10 mm åbning, 1,8 m ledning, måler 0,05 A til 60 A
- Spændingsindgang på 10 til 300 VAC
- Nøjagtighed for aktiv effekt bedre end 0,5 % ved PF=1
- To Form A effektrelæer dimensioneret til 5 A ved 250 VAC eller 30 VDC
1.524,72 kr. pr. stk.
| 1-9 stk. | 1.524,72 kr. | |
|---|---|---|
| 10-30 stk. | 1.479,87 kr. | −3 % |
| 31+ stk. | 1.449,98 kr. | −5 % |
Produktinformation "PM-3112-100-MTCP Enfaset elmåler, 2-loop Modbus TCP, 60 A CT"
The PM-3112-100-MTCP CR er en enfaset elmåler til overvågning af elektriske forhold i realtid. Den måler effektiv spænding (True RMS) og strøm samt aktiv, reaktiv og tilsyneladende effekt, energitotaler, effektfaktor og frekvens, og rapporterer data via Modbus TCP hvert sekund.
Denne variant leveres med to 60 A clip-on strømtransformere, hver med en 10 mm åbning og en 1,8 m ledning, så den kan monteres på eksisterende ledere uden at afbryde belastningen. Den dækker 0,05 A til 60 A på strømsiden og 10 til 300 VAC på spændingssiden, og håndterer to uafhængige loops i 1P2W-konfigurationer.
To Form A effektrelæudgange, dimensioneret til 5 A ved 250 VAC eller 30 VDC, kan drive sirener, indikatorlamper eller andre alarmenheder, når målingerne overstiger dine grænseværdier. Enheden monteres på DIN-skinne og forsynes fra +12 til 48 VDC.
Anvendelser
- Overvågning af generatorer
- Fordelingsanlæg og koblingsanlæg
- Energistyring
| Product type: | Power meter |
|---|---|
| Interface: | Ethernet |
| Protocol: | Modbus TCP |
| Relay outputs: | 2 |
| Ports: | 1 |
| Power input: | +12 ~ 48 VDC |
| Operating temperature: | -20 ~ +70 °C |
| Mounting: | DIN-rail |
| Housing: | Plastic |
Specifikationer
| AC-effektmåling | |
|---|---|
| Ledningsføring | 1P2W-1CT |
| Loops | 1-fase: 2 |
| Indgangsspænding | 10 ~ 300 V |
| Indgangsstrøm | PM-3112-100-MTCP: CTØ10 mm (0,05 A ~ 60 A) PM-3112-100P-MTCP: CTØ10 mm (0,05 A ~ 60 A) PM-3112-160-MTCP: CTØ16 mm (0,1 A ~ 100 A) PM-3112-160P-MTCP: CTØ16 mm (0,1 A ~ 100 A) PM-3112-240-MTCP: CTØ24 mm (0,15 A ~ 200 A) PM-3112-240P-MTCP: CTØ24 mm (0,15 A ~ 200 A) |
| Indgangsfrekvens | 50/60 Hz |
| W-nøjagtighed | Bedre end 0,5 % (PF=1) |
| Måling af effektparametre | Sand RMS-spænding (Vrms), sand RMS-strøm (Irms), aktiv effekt (kW), aktiv energi (kWh), tilsyneladende effekt (kVA), tilsyneladende energi (kVAh), reaktiv effekt (kVAR), reaktiv energi (kVARh), effektfaktor (PF), frekvens |
| Dataopdateringshastighed | 1 sekund |
| Relæudgang | |
| Kanaler | 2 |
| Type | Effektrelæ |
| Kontaktbelastning | Form A: 5 A @ 250 VAC 5 A @ 30 VDC |
| Ethernet | |
| Porte | 1x RJ45, 10/100 Base-TX |
| Protokol | Modbus TCP |
| Strøm | |
| Indgangsområde | +12 ~ 48 VDC |
| Forbrug | 2W |
| Mekanisk | |
| Kabinet | Plast |
| Mål (mm) | 33 x 127 x 100 (W x L x H) |
| Installation | DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | -20 ~ +70 °C |
| Opbevaringstemperatur | -25 ~ +80 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
