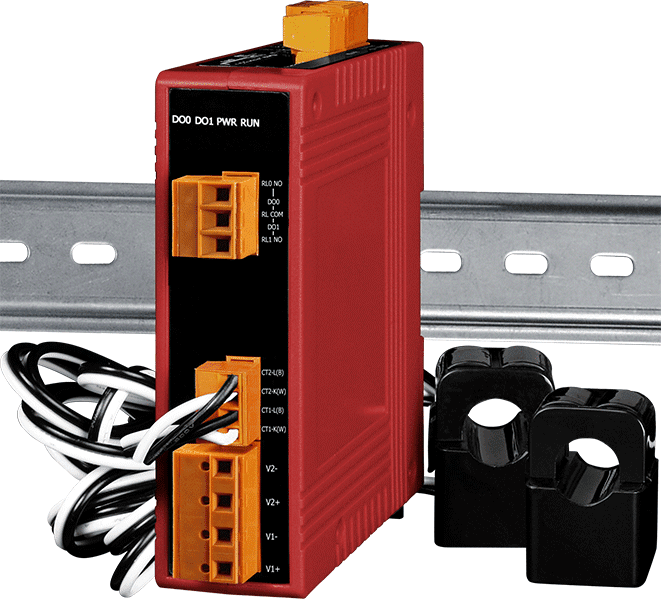

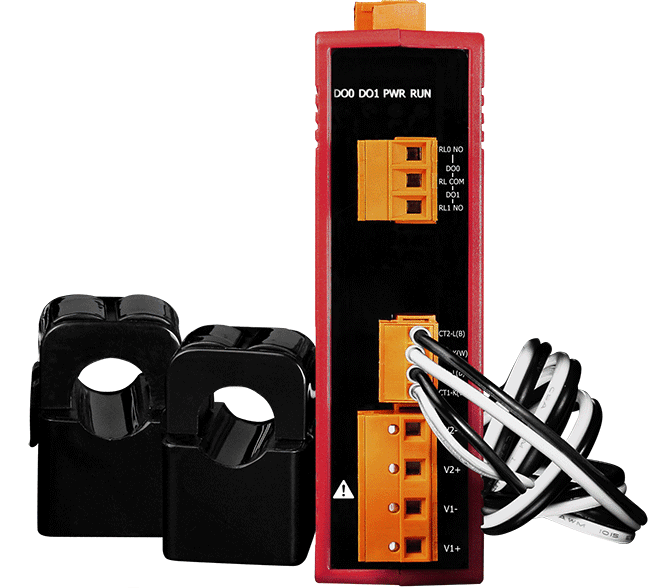

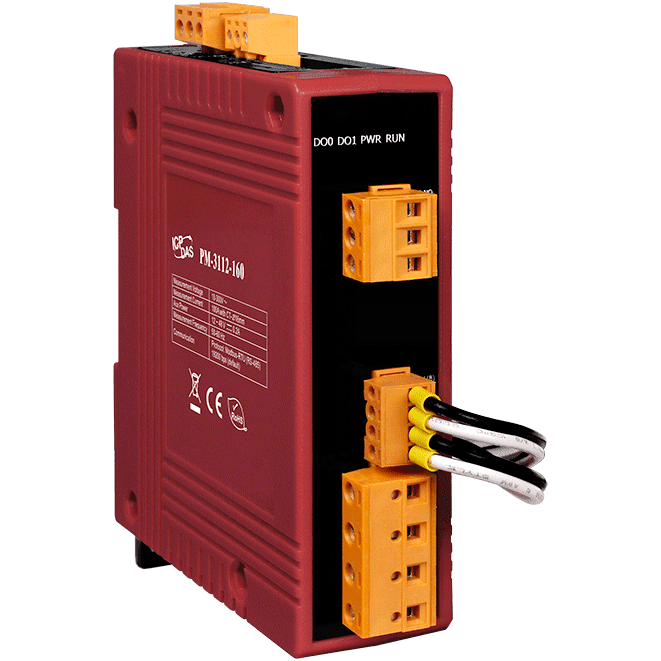

PM-3112-160 Enfaset elmåler, Modbus RTU, 100 A CT
Enfaset elmåler med to kredse, Modbus RTU over RS-485 og en 100 A kablet klemmebar CT (16 mm åbning) til realtids energimåling.
- Reel RMS-måling af spænding, strøm, aktiv, tilsynelladende og reaktiv effekt og energi, effektfaktor og frekvens
- To uafhængige kredse til enfaset 1P2W energianalyse
- 100 A klemmebar CT med 16 mm indvendig diameter og 1,8 m ledning, indgangsområde 0,1 A ~ 100 A
- Aktiv effektnøjagtighed bedre end 0,5% (PF=1)
- Indgangsspændingsområde 10 ~ 300 V
- To Form A effekt-relæudgange, 5 A @ 250 VAC / 5 A @ 30 VDC
1.554,61 kr. pr. stk.
| 1-9 stk. | 1.554,61 kr. | |
|---|---|---|
| 10-30 stk. | 1.509,77 kr. | −3 % |
| 31+ stk. | 1.472,40 kr. | −5 % |
Produktinformation "PM-3112-160 Enfaset elmåler, Modbus RTU, 100 A CT"
Den PM-3112-160 CR er en kompakt enfaset elmåler, der viser reel RMS-spænding, strøm, aktiv, tilsynelladende og reaktiv effekt og energi, effektfaktor og frekvens i realtid. Den er velegnet til ingeniører, der har brug for præcise forbrugsdata fra en overvåget last uden at afbryde kredsløbet, takket være den klemmebare strømtransformer.
Denne variant indeholder to 100 A CT'er med 16 mm indvendig diameter og 1,8 m ledninger, som dækker et indgangsstrømområde fra 0,1 A til 100 A. To uafhængige kredse understøtter enfaset 1P2W energianalyse med et indgangsspændingsområde på 10 ~ 300 V og en aktiv effektnøjagtighed bedre end 0,5% (PF=1).
To Form A relæudgange for effekt, mærket 5 A @ 250 VAC eller 5 A @ 30 VDC, kan drive sirener eller lamper til alarmsignalering. Kommunikation sker via en enkelt RS-485-port med Modbus RTU og 3000 VDC galvanisk isolation. Det DIN-skinnemonterede plasthus er designet til tavler og fordelingsanlæg.
Anvendelser
- Overvågning af generatorer
- Fordelingssystemer i koblingsanlæg
- Energistyring
| Product type: | Power meter |
|---|---|
| Interface: | RS-485 |
| Protocol: | Modbus RTU |
| Relay outputs: | 2 |
| Ports: | 1 |
| Isolation: | 3000 VDC |
| Power input: | +12 ~ 48 VDC |
| Operating temperature: | -20 ~ +70 °C |
| Mounting: | DIN-rail |
| Housing: | Plastic |
Specifikationer
| AC-effektmåling | |
|---|---|
| Ledningsføring | 1P2W-1CT |
| Loops | 1-fase: 2 |
| Indgangsspænding | 10 ~ 300 V |
| Indgangsstrøm | PM-3112-100: CTØ10 mm (0.05 A ~ 60 A) PM-3112-100P: CTØ10 mm (0.05 A ~ 60 A) PM-3112-160: CTØ16 mm (0.1 A ~ 100 A) PM-3112-160P: CTØ16 mm (0.1 A ~ 100 A) PM-3112-240: CTØ24 mm (0.15 A ~ 200 A) PM-3112-240P: CTØ24 mm (0.15 A ~ 200 A) |
| Indgangsfrekvens | 50/60 Hz |
| W-nøjagtighed | Bedre end 0,5 % (PF=1) |
| Måling af effektparametre | Sand RMS-spænding (Vrms), sand RMS-strøm (Irms), aktiv effekt (kW), aktiv energi (kWh), tilsyneladende effekt (kVA), tilsyneladende energi (kVAh), reaktiv effekt (kVAR), reaktiv energi (kVARh), effektfaktor (PF), frekvens |
| Dataopdateringshastighed | 1 sekund |
| Relæudgang | |
| Kanaler | 2 |
| Type | Effektrelæ |
| Kontaktbelastning | Form A: 5 A @ 250 VAC 5 A @ 30 VDC |
| COM-porte | |
| Porte | 1 x RS-485 |

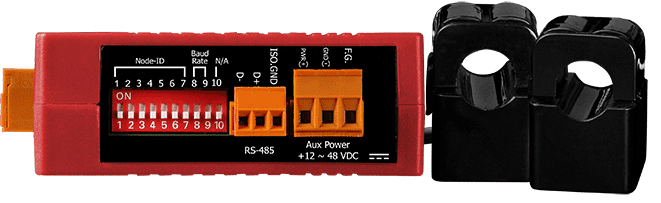

| Baudrate | 9600, 19200 (standard), 38400, 115200; valgbar med DIP-kontakt |
| Dataformat | N,8,1 (standard); N,8,2; E,8,1; E,8,2; O,8,1; O,8,2 |
| Protokol | Modbus RTU |
| Isolation | 3000 VDC |
| Strøm | |
| Indgangsområde | +12 ~ 48 VDC |
| Forbrug | 2W |
| Mekanisk | |
| Kabinet | Plast |
| Mål (mm) | 33 x 127 x 100 (W x L x H) |
| Installation | DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | -20 ~ +70 °C |
| Opbevaringstemperatur | -25 ~ +80 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
