PM-3112-160-MTCP Modbus TCP-elmåler, 2-kreds enfaset, 100 A CT
Enfaset Modbus TCP-elmåler leveret med to 100 A klemme-CT'er (16 mm indvendig diameter) til energiovervågning med sand RMS i to kredse og relæalarmudgange.
- Energianalyse for to enfasede kredse i 1P2W-systemer med to uafhængige referencespændinger
- Sand RMS-målinger af spænding, strøm, effekt og energi, herunder kW, kWh, kVA, kVAh, kVAR og kVARh

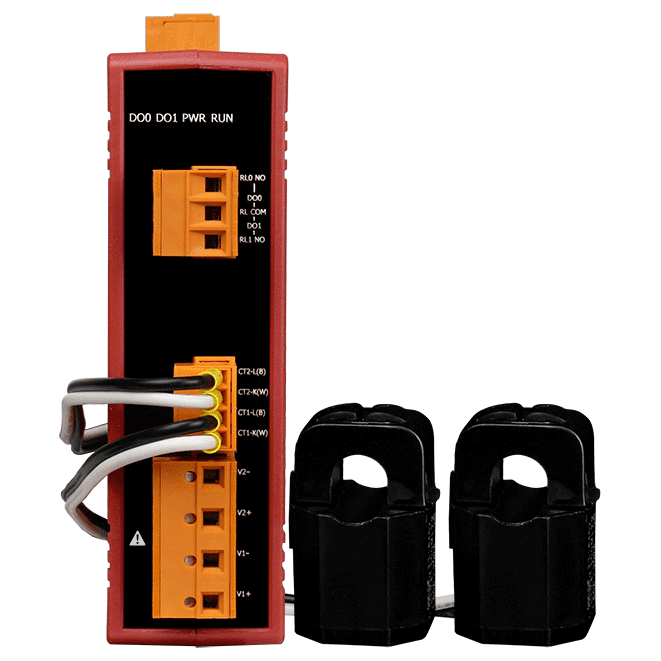

- To klemme-CT'er, 100 A nominel, 16 mm indvendig diameter, 1,8 m ledninger, leveret med enheden
- Indgangsspændingsområde 10 til 300 V; nøjagtighed for aktiv effekt (W) bedre end 0,5 % ved PF=1
- To Form A-effektrelæudgange, 5 A ved 250 VAC eller 30 VDC, til alarmsignalering

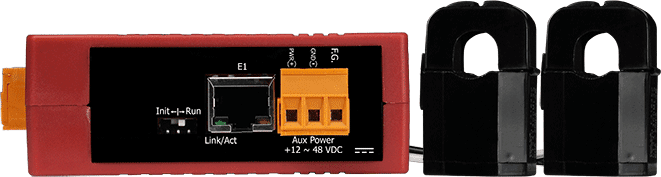

- Modbus TCP over 10/100 Base-TX Ethernet via RJ45-port
1.756,41 kr. pr. stk.
| 1-9 stk. | 1.756,41 kr. | |
|---|---|---|
| 10-30 stk. | 1.704,09 kr. | −3 % |
| 31+ stk. | 1.666,72 kr. | −5 % |
Produktinformation "PM-3112-160-MTCP Modbus TCP-elmåler, 2-kreds enfaset, 100 A CT"
The PM-3112-160-MTCP CR er en kompakt enfaset elmåler, der rapporterer elforbrug i realtid over Modbus TCP. Den måler sand RMS-spænding og -strøm, aktiv, tilsyneladende og reaktiv effekt og energi, effektfaktor og frekvens med en dataopdateringshastighed på 1 sekund. To uafhængige kredse med egne referencespændinger gør det muligt at analysere to enfasede kredsløb fra én enhed.
Denne variant leveres med to 100 A klemme-strømtransformere med 16 mm indvendig diameter og 1,8 m ledninger. Klemme-CT'erne forenkler installationen på eksisterende ledere, og indgangsstrømområdet er 0,1 A til 100 A pr. CT. Indgangsspændingsområdet er 10 til 300 V, og nøjagtigheden for aktiv effekt er bedre end 0,5 % ved effektfaktor 1, hvilket egner sig til både overvågning på lavspændingssiden og på mellem- eller højspændingssiden.
To Form A-effektrelæudgange, dimensioneret til 5 A ved 250 VAC eller 30 VDC, kan styre sirener, lamper eller andre alarmenheder, når grænseværdierne nås. Måleren monteres på DIN-skinne og forsynes med +12 til 48 VDC.
Anvendelser
- Generatorovervågning
- Kobleanlæg og fordelingssystemer
- Energistyring
| Product type: | Power meter |
|---|---|
| Interface: | Ethernet |
| Protocol: | Modbus TCP |
| Relay outputs: | 2 |
| Ports: | 1x RJ45 |
| Power input: | +12 ~ 48 VDC |
| Operating temperature: | -20 ~ +70 °C |
| Mounting: | DIN-rail |
| Housing: | Plastic |
Specifikationer
| AC-effektmåling | |
|---|---|
| Ledningsføring | 1P2W-1CT |
| Loops | 1-fase: 2 |
| Indgangsspænding | 10 ~ 300 V |
| Indgangsstrøm | PM-3112-100-MTCP: CTØ10 mm (0,05 A ~ 60 A) PM-3112-100P-MTCP: CTØ10 mm (0,05 A ~ 60 A) PM-3112-160-MTCP: CTØ16 mm (0,1 A ~ 100 A) PM-3112-160P-MTCP: CTØ16 mm (0,1 A ~ 100 A) PM-3112-240-MTCP: CTØ24 mm (0,15 A ~ 200 A) PM-3112-240P-MTCP: CTØ24 mm (0,15 A ~ 200 A) |
| Indgangsfrekvens | 50/60 Hz |
| W-nøjagtighed | Bedre end 0,5 % (PF=1) |
| Måling af effektparametre | Sand RMS-spænding (Vrms), sand RMS-strøm (Irms), aktiv effekt (kW), aktiv energi (kWh), tilsyneladende effekt (kVA), tilsyneladende energi (kVAh), reaktiv effekt (kVAR), reaktiv energi (kVARh), effektfaktor (PF), frekvens |
| Dataopdateringshastighed | 1 sekund |
| Relæudgang | |
| Kanaler | 2 |
| Type | Effektrelæ |
| Kontaktbelastning | Form A: 5 A @ 250 VAC 5 A @ 30 VDC |
| Ethernet | |
| Porte | 1x RJ45, 10/100 Base-TX |
| Protokol | Modbus TCP |
| Strøm | |
| Indgangsområde | +12 ~ 48 VDC |
| Forbrug | 2W |
| Mekanisk | |
| Kabinet | Plast |
| Mål (mm) | 33 x 127 x 100 (W x L x H) |
| Installation | DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | -20 ~ +70 °C |
| Opbevaringstemperatur | -25 ~ +80 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
