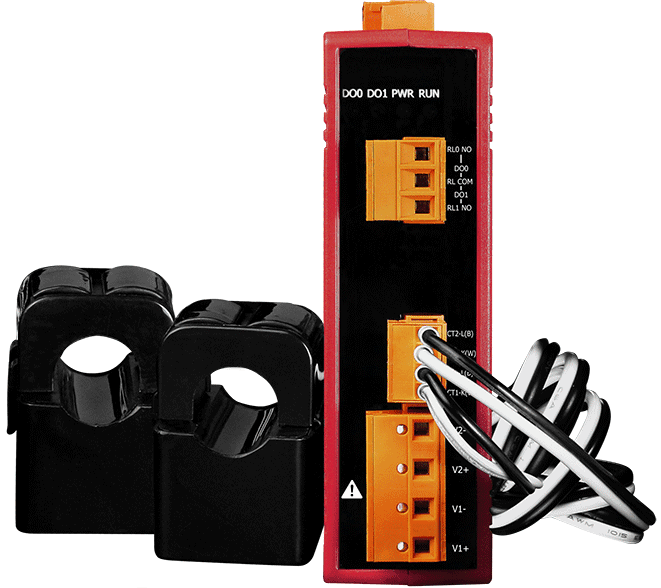

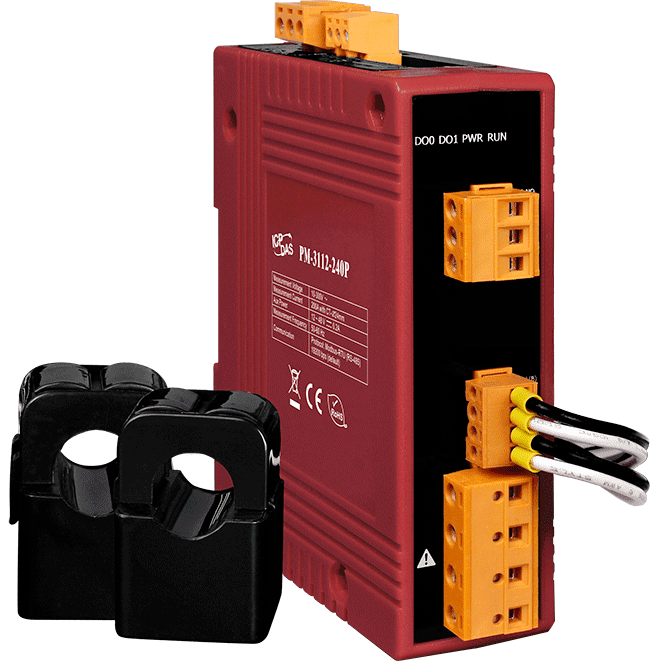

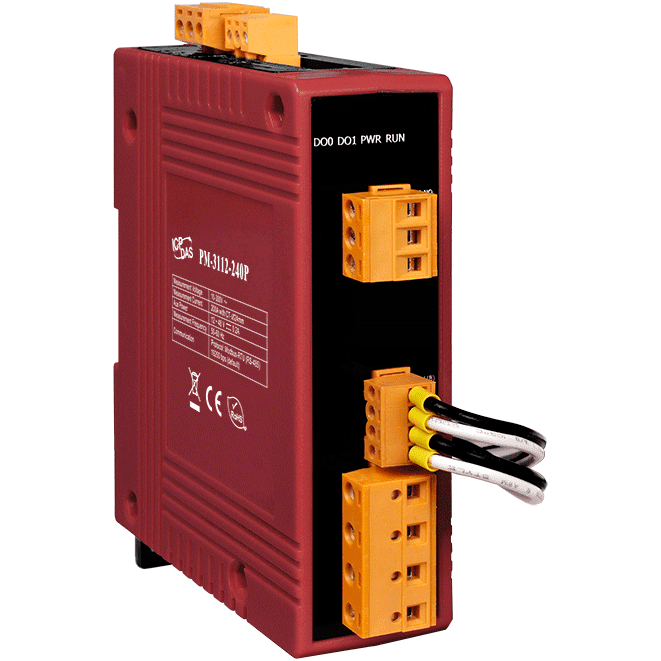

PM-3112-240P Enkeltfaset elmåler, 2 kredse, Modbus RTU, 200 A CT
Enkeltfaset elmåler med to kredse og Modbus RTU over RS-485, leveret med to 200 A klemme-CT'er (24 mm indvendig diameter, 4 m ledninger) til energimåling.
- Sand RMS-måling af spænding, strøm, aktiv, tilsyneladende og reaktiv effekt, energi og effektfaktor
- To uafhængige enkeltfasede kredse til 1P2W-energianalyse
- Strømmåling op til 200 A (0,15 ~ 200 A) med to medfølgende klemme-CT'er (24 mm indvendig diameter, 4 m ledninger)
- Spændingsindgangsområde 10 ~ 300 VAC
- Nøjagtighed for aktiv effekt bedre end 0,5 % (PF=1)
- RS-485-port med Modbus RTU, 9600 til 115200 baud, valgbar via DIP-kontakt, 3000 VDC isolation
2.204,86 kr. pr. stk.
| 1-9 stk. | 2.204,86 kr. | |
|---|---|---|
| 10-30 stk. | 2.137,59 kr. | −3 % |
| 31+ stk. | 2.092,75 kr. | −5 % |
Produktinformation "PM-3112-240P Enkeltfaset elmåler, 2 kredse, Modbus RTU, 200 A CT"
Den PM-3112-240P CR er en enkeltfaset elmåler, der måler to uafhængige kredse med sand RMS-værdier. Den rapporterer spænding, strøm, aktiv, tilsyneladende og reaktiv effekt og energi, effektfaktor og frekvens, opdateret hvert sekund over RS-485 ved hjælp af Modbus RTU. To klemme-strømtransformere på 200 A er inkluderet, så måleren kan monteres på spændingsførendeledere uden at afbryde kredsløbet.
Denne variant passer til ingeniører, der har brug for præcise energiaflæsninger på 1P2W-kredse op til 200 A. Dens indgangsområde på 10 ~ 300 VAC og 0,5 % nøjagtighed for aktiv effekt ved effektfaktor 1 gør den egnet til overvågning af både lavspændings- og højere spændings sekundærsideudstyr. De to Form A-effektreläudgange kan drive sirener eller lys til alarmsignalering.

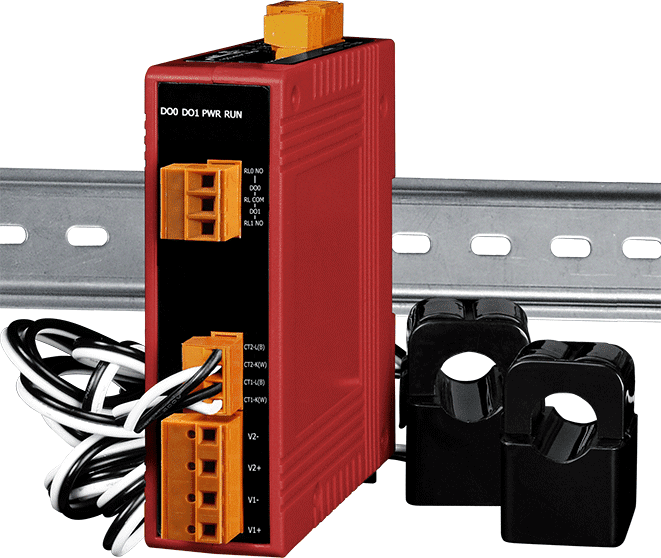

Måleren er placeret i et plastikhus til DIN-skinnemontering og forsynes fra en +12 ~ 48 VDC-forsyning. Dens RS-485-port er galvanisk isoleret med 3000 VDC og tilbyder valgbare baudrater og dataformater. Typiske anvendelser omfatter generatorovervågning, koblingsanlæg til fordeling og energistyring.
Anvendelser
- Generatorovervågning
- Koblingsanlæg til fordeling
- Energistyring
| Product type: | Power meter |
|---|---|
| Interface: | RS-485 |
| Protocol: | Modbus RTU |
| Relay outputs: | 2 |
| Ports: | 1 |
| Isolation: | 3000 VDC |
| Power input: | +12 ~ 48 VDC |
| Operating temperature: | -20 ~ +70 °C |
| Mounting: | DIN-rail |
| Housing: | Plastic |
Specifikationer
| AC-effektmåling | |
|---|---|
| Ledningsføring | 1P2W-1CT |
| Loops | 1-fase: 2 |
| Indgangsspænding | 10 ~ 300 V |
| Indgangsstrøm | PM-3112-100: CTØ10 mm (0.05 A ~ 60 A) PM-3112-100P: CTØ10 mm (0.05 A ~ 60 A) PM-3112-160: CTØ16 mm (0.1 A ~ 100 A) PM-3112-160P: CTØ16 mm (0.1 A ~ 100 A) PM-3112-240: CTØ24 mm (0.15 A ~ 200 A) PM-3112-240P: CTØ24 mm (0.15 A ~ 200 A) |
| Indgangsfrekvens | 50/60 Hz |
| W-nøjagtighed | Bedre end 0,5 % (PF=1) |
| Måling af effektparametre | Sand RMS-spænding (Vrms), sand RMS-strøm (Irms), aktiv effekt (kW), aktiv energi (kWh), tilsyneladende effekt (kVA), tilsyneladende energi (kVAh), reaktiv effekt (kVAR), reaktiv energi (kVARh), effektfaktor (PF), frekvens |
| Dataopdateringshastighed | 1 sekund |
| Relæudgang | |
| Kanaler | 2 |
| Type | Effektrelæ |
| Kontaktbelastning | Form A: 5 A @ 250 VAC 5 A @ 30 VDC |
| COM-porte | |
| Porte | 1 x RS-485 |

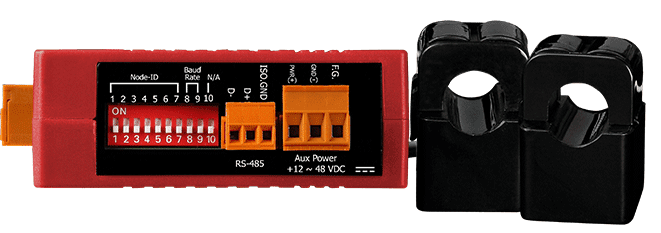

| Baudrate | 9600, 19200 (standard), 38400, 115200; valgbar med DIP-kontakt |
| Dataformat | N,8,1 (standard); N,8,2; E,8,1; E,8,2; O,8,1; O,8,2 |
| Protokol | Modbus RTU |
| Isolation | 3000 VDC |
| Strøm | |
| Indgangsområde | +12 ~ 48 VDC |
| Forbrug | 2W |
| Mekanisk | |
| Kabinet | Plast |
| Mål (mm) | 33 x 127 x 100 (W x L x H) |
| Installation | DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | -20 ~ +70 °C |
| Opbevaringstemperatur | -25 ~ +80 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
