PM-3114-100P-CPS Enkeltfaset elmåler, 4-kreds CANopen med 60 A CT

Den PM-3114-160P-CPS CR overvåger fire enkeltfasede kredsløb samtidig og leverer realtidsmålinger af spænding, strøm, effekt og energi for hvert kredsløb. Den leveres med fire 100 A clip-on strømtransformere med 16 mm indvendig diameter og 4 m ledningsforbindelser, hvilket forenkler installation på eksisterende ledere.Målingerne omfatter True RMS-spænding og -strøm, aktiv, tilsynelandende og reaktiv effekt og energi, effektfaktor og frekvens, opdateret hvert sekund. Data er tilgængelige via CANopen, hvor baudraten vælges med DIP-kontakt til 125 k (standard), 250 k, 500 k eller 1 M. To Form A-effektrelæudgange kan drive sirener eller lys til alarmsignalering.Måleren accepterer 10 ~ 300 VAC indgang og forsynes fra +12 ~ 48 VDC. Det plastikhus monteres på en DIN-skinne, og den arbejder ved -20 ~ +70 °C, hvilket gør den egnet til generatorovervågning og fordelingssystemer i koblingsanlæg.AnvendelserGeneratorovervågningFordelingssystemer i koblingsanlægEnergistyring

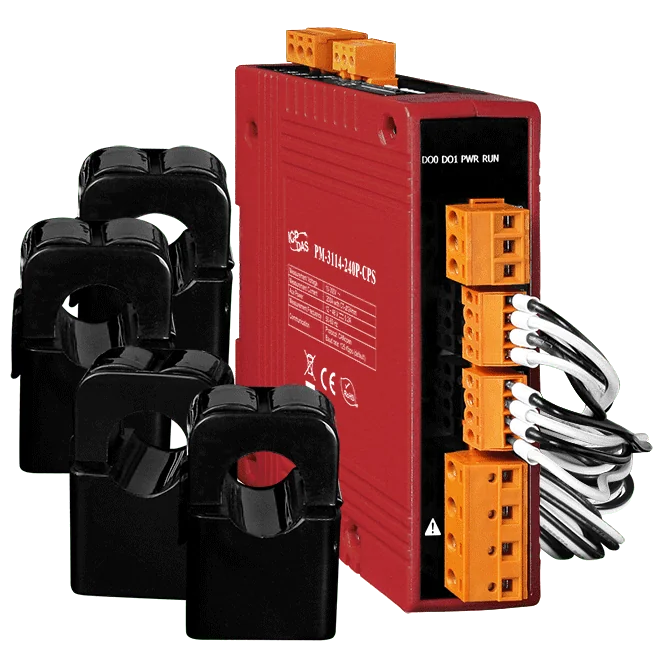

The PM-3114-240P-CPS CR er en DIN-skinnemonteret elmåler, der måler fire enkeltfasede kredse og rapporterer resultaterne via CANopen. Den er velegnet til ingeniører, der har brug for sand RMS-spænding, strøm, effekt, energi og effektfaktor fra ét kompakt modul, hvor strømmen måles via klemmetransformere i stedet for fastforbundne tilslutninger.Hver kreds måles via en 24 mm klemme-CT med nominel 0,15 A ~ 200 A, og de fire CT'er leveres med 4 m ledninger. Måleren accepterer 10 ~ 300 VAC indgang ved 50/60 Hz og opdaterer sine data hvert sekund. Nøjagtigheden for W er bedre end 0,5 % ved PF=1.Aktiv, tilsyneladende og reaktiv effekt og energi samt frekvens er tilgængelige til overvågning.To Form A effektrelæudgange (5 A @ 250 VAC eller 5 A @ 30 VDC) kan drive sirener eller lamper til alarmsignalering.AnvendelserOvervågning af generatorerFordelingssystemer i koblingsanlægEnergistyring

PM-3112-100P-CPS CR er en enkeltfaset elmåler med to kredsløb og CANopen-grænseflade, velegnet til ingeniører, der har brug for elektriske data i realtid fra en DIN-skinnemonteret enhed. Hvert kredsløb bruger en klemme-strømtransformer på 60 A med en 10 mm åbning og en 4 m ledning, så enheden kan monteres på eksisterende ledere uden at afbryde belastningen.Måleren rapporterer effektiv spænding (True RMS) og strøm, aktiv, tilsyneladende og reaktiv effekt, de tilhørende energiværdier, effektfaktor og frekvens, opdateret hvert sekund. Effektnøjagtigheden er bedre end 0,5 % ved PF=1, og måleindgangen accepterer 10 ~ 300 V ved 50/60 Hz, med strømområdet 0,05 A ~ 60 A for denne CT.Kommunikationen sker via CANopen ved 125 k (standard), 250 k, 500 k eller 1 M, valgt med DIP-kontakt. To potentialfrie relæudgange af type A, 5 A @ 250 VAC eller 30 VDC, kan styre sirener eller indikatorlamper til alarmmeddelelser. Plasthuset måler 33 x 127 x 100 mm (B x L x H) og arbejder ved -20 ~ +70 °C.AnvendelserGeneratorovervågningTavle- og fordelingsanlægEnergistyring

PM-3112-160P-CPS CR er en DIN-skinnemonteret elmåler, der leverer realtidsdata for elforbrug på to uafhængige enfasede kredse via CANopen. Hver kreds har sin egen referencespænding, så én enhed kan dække to forsyninger i et kompakt kabinet.Denne variant er udstyret med to 100 A klemme-strømtransformere med 16 mm indvendig diameter og 4 m ledninger, hvilket gør installation på eksisterende ledere ligetil. Spændingsindgangen accepterer 10 ~ 300 VAC, og to Form A effektrelæudgange, dimensioneret til 5 A @ 250 VAC eller 30 VDC, kan styre sirener eller lys til alarmsignalering.Måler Vrms, Irms, kW, kWh, kVA, kVAh, kVAR, kVARh, effektfaktor og frekvensOpdaterer data hvert sekundDesignet til brug på generator-, koblingsanlægs- og fordelingskredseAnvendelserGeneratorovervågningKoblingsanlæg og fordelingssystemerEnergistyring
