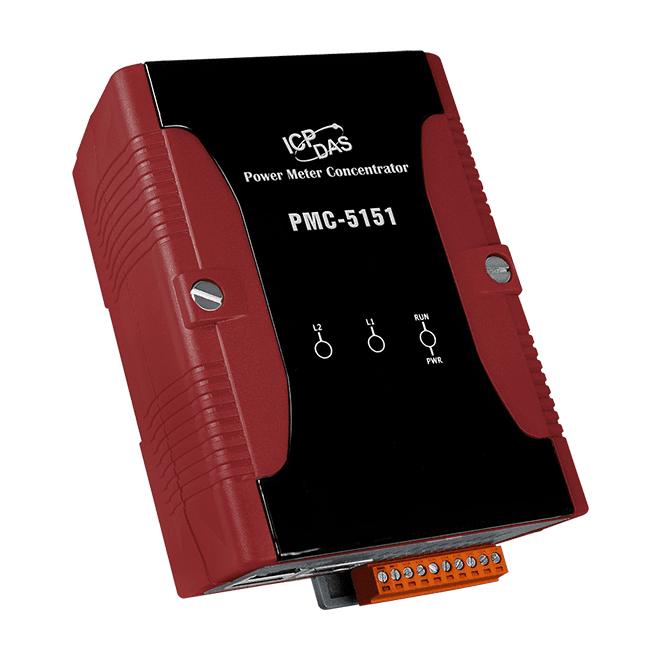

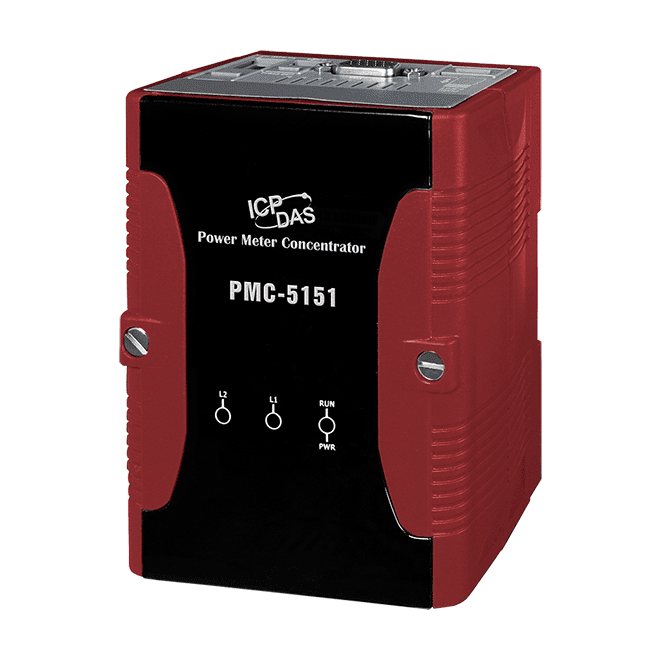

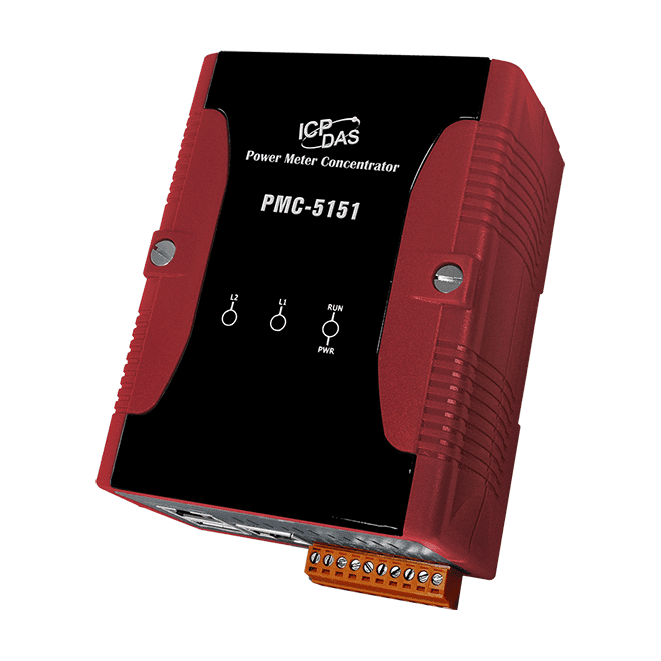

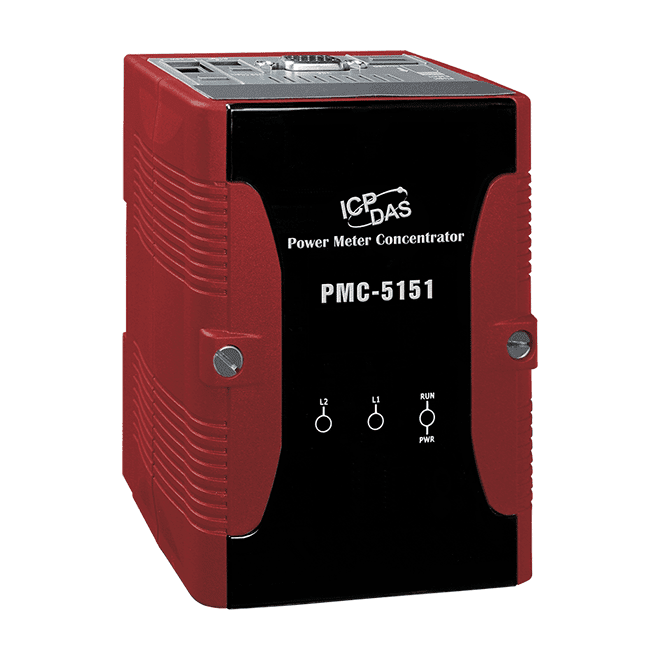

PMC-5151-TC Webbaseret elmålerkoncentrator (traditionelt kinesisk)
Browserkonfigureret elmålerkoncentrator, der aflæser ICP DAS Modbus-elmålere og I/O-moduler, med logikbaseret styring af effektbehov, datalogning og alarmnotifikation.
- Browserbaseret konfiguration og overvågning, uden behov for ekstra softwareværktøj
- Forbindes til op til 24 ICP DAS Modbus-elmålermoduler plus 8 Modbus I/O-moduler, med maksimalt 16 TCP-type moduler
- Indbygget IF-THEN-ELSE-logikmotor til styring af effektbehov og lastafbrydelse
- Datalogning af effektdata på microSD med automatisk gensendelse og genopretning, når netværket er tilbage
- Alarmnotifikation via e-mail eller SMS (SMS kræver GTM-203M-3GWA)
- Modbus TCP/RTU-slavefunktion samt understøttelse af FTP- og SNMP-protokoller
Denne vare prissættes pr. ordre. Send os det ønskede antal, så svarer vi med pris og leveringstid.
Bed om tilbud
Ikke længere tilgængelig
Produktinformation "PMC-5151-TC Webbaseret elmålerkoncentrator (traditionelt kinesisk)"
PMC-5151-TC CR er en webbaseret elmålerkoncentrator til energimåling, overvågning og styring. Den indsamler effektdata fra ICP DAS PM-serien af Modbus-elmålere via RS-485 eller Ethernet, og den indbyggede webserver giver ingeniører mulighed for at se realtids- og historiske effektdata og justere systemparametre fra en standardbrowser, uden installation af yderligere software.
Styring af effektbehovet udføres direkte i enheden. En indbygget IF-THEN-ELSE-logikmotor, timer- og skemafunktioner kan skifte Modbus I/O-moduler i henhold til den målte effektstatus, og understøtter lastafbrydelse (load shedding) hvor det er påkrævet. Data skrives til et microSD-kort og sendes automatisk tilbage efter et netværksbrud. Alarmer kan sendes via e-mail eller SMS, hvor SMS kræver modulet GTM-203M-3GWA.
Til integration fungerer enheden som en Modbus TCP/RTU-slave, så SCADA-software eller HMI-enheder kan læse aktuelle effektværdier. Den understøtter også FTP og SNMP, og den traditionelt kinesiske udgave identificeres ved sin bestillingskode, som adskiller den fra -EN- og -SC-varianterne.
Anvendelser
- Energimåling, overvågning og styring
- Styring af effektbehov og lastafbrydelse
- Logning af effektdata og alarmnotifikation
| Product type: | Power Meter Concentrator |
|---|---|
| Interface: | Ethernet, RS-232, RS-485 |
| Protocol: | Modbus TCP/RTU |
| Ports: | RJ-45 x 2, RS-485 x 2, RS-232 x 1 |
| Isolation: | 2500 VDC (COM2, COM3) |
| Power input: | 10 ~ 30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
| Housing: | Plastic |
Specifikationer
| Software | |
|---|---|
| Protokol | • Modbus TCP/RTU til SCADA-software • FTP-klient og -server • SNMP og SNMP-trap • DDNS |
| Funktion | • Webgrænseflade til konfiguration • HVIS-SÅ-ELLERS-logik (ubegrænset antal regler understøttes) • Overvågning og styring af strømmålere og I/O-moduler • Dataloggerfunktion • Timerfunktion (ubegrænset antal sæt understøttes) • Tidsplanfunktion (ubegrænset antal sæt understøttes) • Intern registerfunktion (48 sæt understøttes) • Afsendelse af e-mail uden og med SSL • SNTP-tidssynkronisering |
| Strømstyring | • Visning af strømdata • Rapport over historiske strømdata • Styring af strømforbrug • PUE-indstilling og -visning |
| CPU-modul | |
| CPU | 32-bit ARM CPU (520 MHz) |
| Lagerudvidelse | microSD-stik med 4 GB microSD-kort (understøtter op til 32 GB microSDHC-kort) |
| LED-indikatorer | |
| Status | 1 x Strøm/Kørsel |
| I/O-udvidelse | |
| I/O-type | XW-board |
| Understøttelse af fjernmoduler | M-7000/DL-serien modul Modbus RTU slave-modul Modbus TCP slave-modul |
| Effektmåler | PM-serien Modbus-måler |
| Ethernet | |
| Porte | RJ-45 x 2, 10/100 Base-TX (autonegotiering, automatisk MDI/MDI-X, LED-indikatorer) |
| COM-porte | |
| Porte | COM 1: RS-232 (RxD, TxD og GND); ikke isoleret; COM 2: RS-485 (D+, D-); 2500 VDC; isoleret; COM 3: RS-485 (D+, D-); 2500 VDC; isoleret; |
| Strøm | |
| Indgangsområde | 10 ~ 30 VDC |
| Forbrug | 4.8 W |
| Mekanisk | |
| Mål (mm) | 91 x 126 x 52 (W x L x H) |
| Installation | DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -30 ~ +80 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
