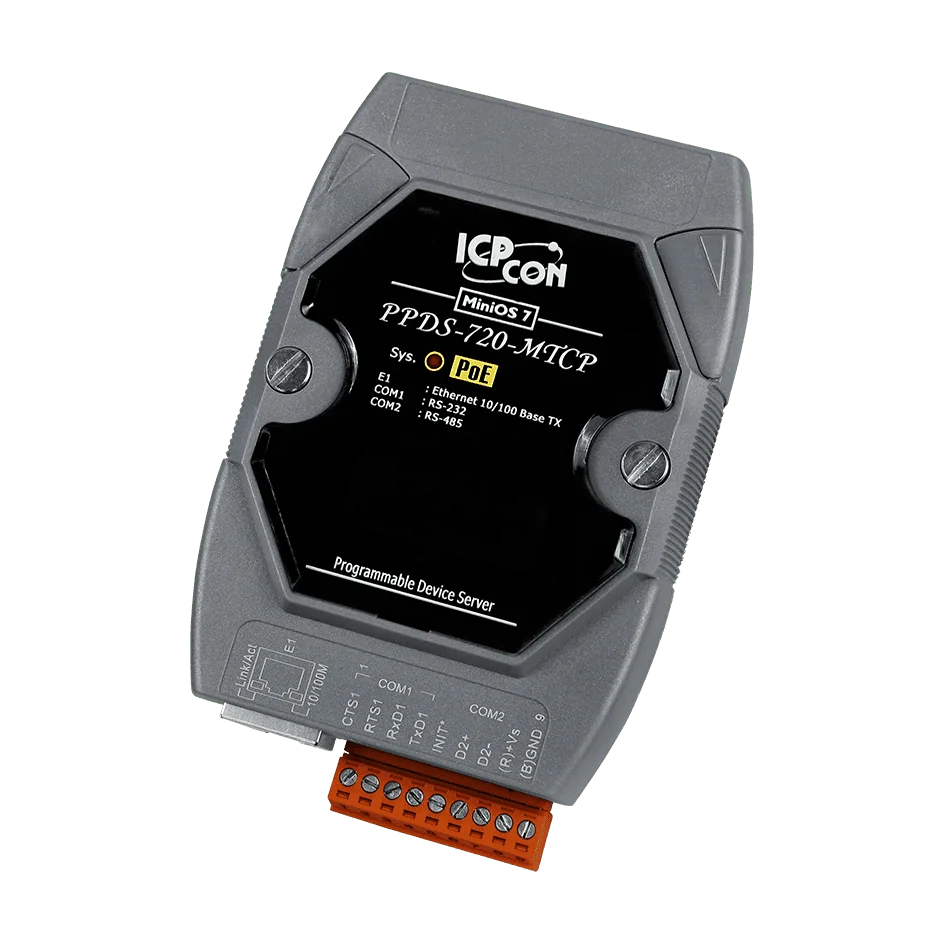

PPDS-720-MTCP Seriel-til-Ethernet Device Server, PoE, Modbus TCP Gateway
Programmerbar seriel-til-Ethernet device server med én RS-232- og én RS-485-port, PoE-forsyning og en Modbus TCP til RTU/ASCII-gatewayfunktion til forbindelse af serielle enheder til Ethernet-netværk.
- Forbinder RS-232- og RS-485-serielle enheder til et 10/100 Base-TX Ethernet-netværk
- Modbus TCP til RTU/ASCII-gateway til Modbus TCP SCADA- og HMI-kommunikation
- VxComm-værktøjet knytter de indbyggede COM-porte til virtuelle COM-porte på Windows-pc'er
- Programmerbar Xserver-struktur med indbygget MiniOS7 til specialudviklede Ethernet-applikationer
- PoE-forsynet iht. IEEE 802.3af, Klasse 1, eller fra +12 ~ 48 VDC på terminalblokken
- Watchdog-timer og +/-4 kV ESD-beskyttelse på den serielle port til barske miljøer
1.883,35 kr. pr. stk.
| 1-9 stk. | 1.883,35 kr. | |
|---|---|---|
| 10-30 stk. | 1.793,66 kr. | −5 % |
| 31+ stk. | 1.696,51 kr. | −10 % |
Produktinformation "PPDS-720-MTCP Seriel-til-Ethernet Device Server, PoE, Modbus TCP Gateway"
PPDS-720-MTCP er en programmerbar device server, der gør serielle enheder tilgængelige på et Ethernet-netværk. Den har én RS-232-port og én RS-485-port, og den aftagelige terminalblok på printet forenkler ledningsføringen i industrielle installationer. Bestillingskoden PPDS-720-MTCP CR inkluderer et CA-0910-kabel.
Enheden kan præsentere sine indbyggede COM-porte som standard COM-porte på en Windows-pc ved hjælp af VxComm-værktøjet, som understøtter 32/64-bit Windows 7 SP1, 10, 2012 og 2016. Den indbyggede MiniOS7 kører en programmerbar Xserver-struktur til specialudviklede Ethernet-applikationer, og den fungerer som en Modbus TCP til RTU/ASCII-gateway til SCADA- og HMI-systemer, der kommunikerer via Modbus TCP.
Enheden forsynes enten fra en PoE-switch iht. IEEE 802.3af, Klasse 1, via et standard kategori 5-kabel, eller fra en +12 ~ 48 VDC-forsyning på terminalblokken. Det er en DIN-skinne- eller vægmonteret enhed med en driftstemperatur på -25 ~ +75 °C.
Anvendelser
- Fabriksautomation
- Bygningsautomation
- Hjemmeautomation
| Driftstemperatur: | -25 ~ +75 °C |
|---|---|
| Grænseflade: | 10/100 Base-TX Ethernet, RS-232, RS-485 |
| Kabinet: | Plast |
| Montage: | DIN-skinne, væg |
| Porte: | 2 (1x RS-232, 1x RS-485) |
| Produkttype: | Seriel-til-fiber device server |
| Protokol: | Modbus TCP |
| Strømindgang: | +12 ~ 48 VDC |
| PoE: | IEEE 802.3af, Klasse 1 |
Specifikationer
| CPU-modul | |
|---|---|
| CPU | 80186-80 MHz eller kompatibel |
| EEPROM | 16 KB; datalagring: 40 år; 1.000.000 slette-/skrivecyklusser |
| Flash | 512 KB; Sletteenhed er én sektor (64 KB); 100.000 slette-/skrivecyklusser |
| SRAM | 512 KB |
| Watchdog-timer | Ja |
| LED-indikatorer | |
| Status | 1 x Forsyning |
| Ethernet | |
| Porte | 10/100 Base-TX, RJ-45-port (Autoforhandling, auto MDI/MDI-X, LED-indikator) |
| COM-porte | |
| Porte | 1 x 5-leder RS-232 1 x RS-485 |
| Baudrate | 115200 bps maks. |
| Bias-modstand | Ja, 1 KΩ |
| Paritet | Ingen, lige, ulige, mark, mellemrum Ingen paritet er påkrævet ved brug af 8 databit og 2 stopbit på COM1/COM2. |
| Databit | 7, 8: for COM1 og COM2 |
| Stopbit | 1, 2: for COM1 ~ COM2 |
| Nodeadresse | 254 (maks.) |
| Strøm | |
| Forbrug | 2.2 W |
| Forsynet fra PoE | IEEE 802.3af, Klasse 1 |
| Forsynet fra klemrække | +12 ~ 48 VDC |
| Mekanisk | |
| Kabinet | Plast |
| Mål (mm) | 72 mm x 35 mm x 112 mm (W x L x H) |
| Installation | DIN-skinne eller vægmontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -40 ~ +80 °C |
| Fugtighed | 5 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
Login
Tilbehør
![CA-0903 DB9 Female to 5-wire Cable [RS-232], 30cm](https://icpdas-tech.dk/media/89/5b/5b/1793279924/CA-0903-CA-0903_la01.webp?ts=1793279924 "CA-0903 DB9-hunstik til 5-leder kabel [RS-232], 30 cm")
DB9-hunstik til 5-leder kabel [RS-232], 30 cm.
![CA-0910 DB9 Female to 3-wire Cable [RS-232: Pin2, Pin3 and Pin5], 1M](https://icpdas-tech.dk/media/1c/29/4e/1793280059/CA-0910-CA-0910_la01.webp?ts=1793280059 "CA-0910 DB9 hunstik til 3-leder kabel [RS-232: Pin2, Pin3 og Pin5], 1 m")
DB9 hunstik til 3-leder kabel [RS-232: Pin2, Pin3 og Pin5], 1 m.
Lignende produkter

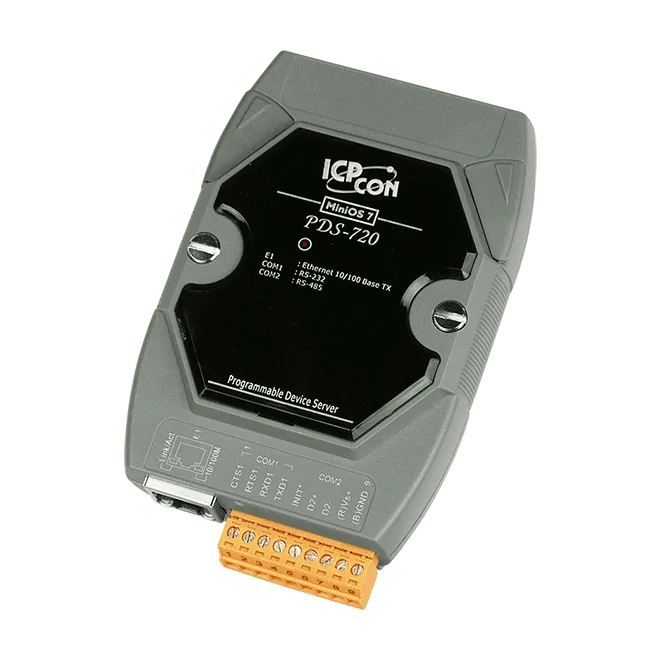

Den PDS-720 CR forbinder en standard RS-232-enhed og en RS-485-enhed til et Ethernet-netværk. De indbyggede COM-porte kan præsenteres som almindelige COM-porte på en Windows-pc ved hjælp af VxComm-driveren og -værktøjet, så eksisterende seriel software kan fortsætte med at virke over netværket uden ændringer.Ud over simpel seriel bridging kører enheden det indbyggede realtidsoperativsystem MiniOS7 og kan programmeres via Xserver-strukturen til at bygge brugerdefinerede Ethernet-applikationer. Den fungerer også som en Modbus TCP til RTU/ASCII-gateway, velegnet til SCADA- og HMI-systemer, der kommunikerer via Modbus TCP. Modulet leveres med CA-0910-kablet.Huset er af plast og måler 72 mm x 35 mm x 112 mm, med montering på DIN-skinne eller væg. Strømmen tages fra en klemrække på +10 ~ 30 VDC, og enheden er specificeret til drift ved -25 ~ +75 °C med 5 ~ 90 % RH, ikke-kondenserende luftfugtighed.AnvendelserFabriksautomationBygningsautomationHjemmeautomation
Den PDS-720D CR forbinder én RS-232- og én RS-485-seriel enhed til et 10/100 Base-TX Ethernet-netværk, så ældre udstyr kan tilgås fra SCADA, HMI eller pc-software uden at den serielle side skal redesignes. Virtuelle COM-drivere gør det muligt for Windows-applikationer at adressere device serverens seriel-porte som standard COM-porte.Ud over simpel seriel tunnelering er enheden en programmerbar device server bygget op omkring en MiniOS7-kerne og en Xserver-programmeringsstruktur, hvilket passer til brugerdefineret Ethernet-logik. Den fungerer også som Modbus TCP til RTU/ASCII-gateway, så Modbus TCP-klienter kan kommunikere med serielle Modbus-slaver. LED-displayet og strømindikatoren letter lokal statuskontrol.Enheden har et plasthus, en aftagelig klemrække til ledningsføring og understøtter montering på DIN-skinne eller væg. Den er specificeret til en driftstemperatur på -25 ~ +75 °C og leveres med CA-0910-kablet.AnvendelsesområderFabriksautomationBygningsautomationHjemmeautomation

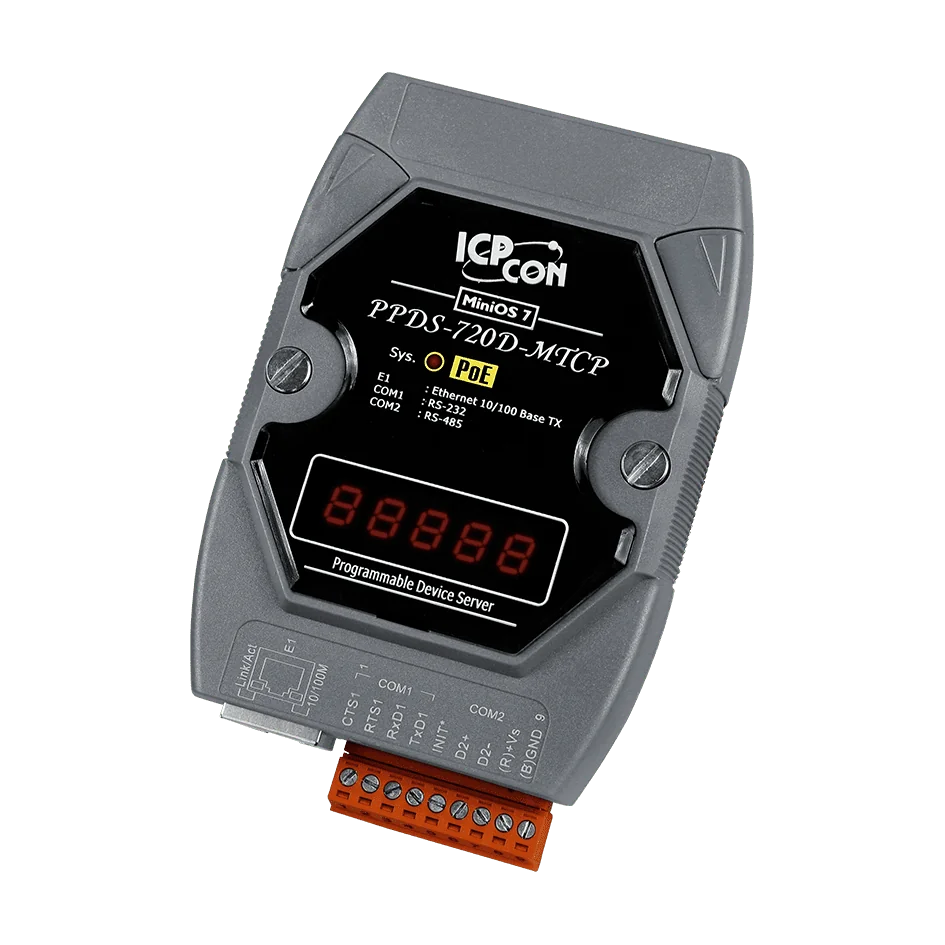

PPDS-720D-MTCP forbinder en seriel RS-232-enhed og en RS-485-enhed til et Ethernet-netværk, så udstyr med kun serielle porte kan nås over TCP/IP. Det medfølgende VxComm-værktøj kan knytte de serielle porte til standard COM-porte på Windows-pc'er, så eksisterende COM-port-software kan adressere netværksforbundne enheder.Ud over simpel seriel-til-Ethernet-bridging kører enheden en programmerbar Xserver-struktur på den indbyggede MiniOS7-platform og kan fungere som Modbus TCP til RTU/ASCII-gateway til SCADA- og HMI-systemer, der kommunikerer over Modbus TCP. RS-485-porten har en selvjusterende ASIC-controller, og de serielle porte har +/-4 kV ESD-beskyttelse.Strømmen kan komme fra IEEE 802.3af Klasse 1 PoE over et standard Category 5-kabel eller fra en +12 ~ 48 VDC klemrække. Den aftagelige klemrække letter ledningsføringen, og enheden monteres på DIN-skinne eller væg. Den er specificeret til drift ved -25 ~ +75 °C og har CE-, UKCA-, FCC-, RoHS- og WEEE-mærkning. Bestillingskoden inkluderer CA-0910-kablet.AnvendelserFabriksautomationBygningsautomationHjemmeautomation
