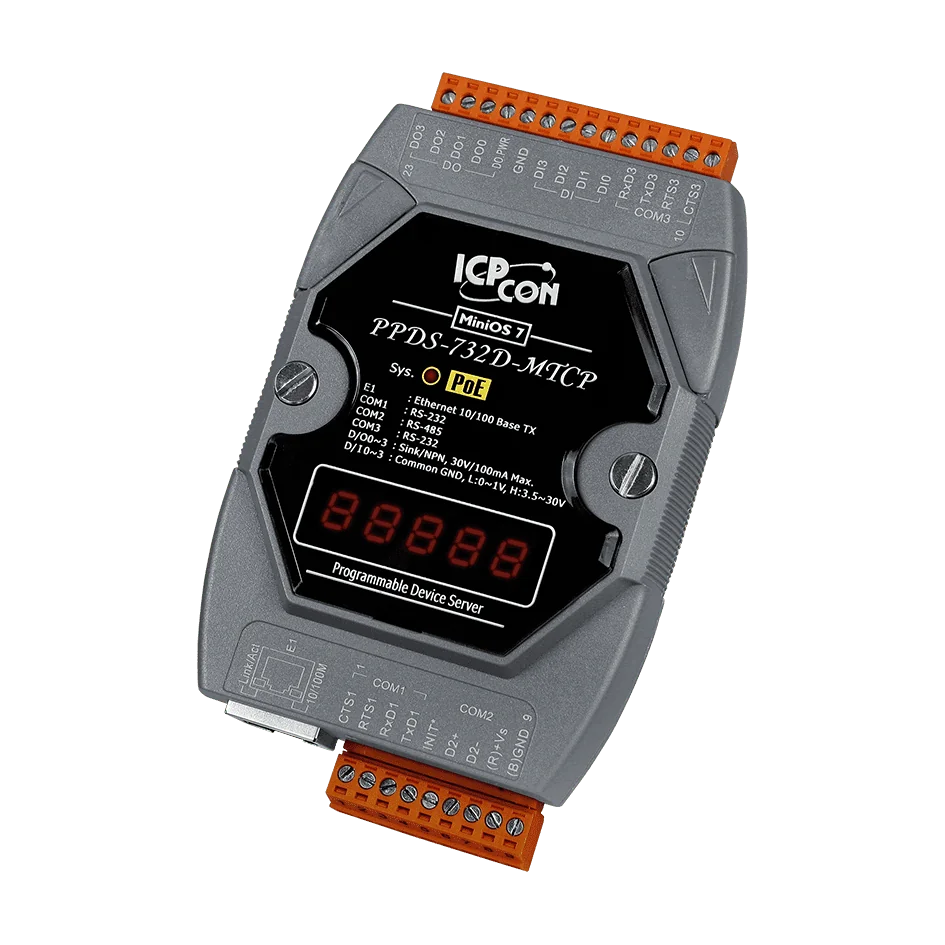

PPDS-732D-MTCP PoE seriel-til-Ethernet device server, Modbus TCP-gateway
Programmerbar PoE seriel-til-Ethernet device server med to RS-232-porte, én RS-485-port, 4 digitale indgange og 4 digitale udgange samt en Modbus TCP til RTU/ASCII-gateway.
- To 5-leder RS-232-porte og én RS-485-port til tilslutning af serielle enheder til Ethernet
- Understøtter drift som Modbus TCP til RTU/ASCII-gateway
- VxComm-værktøjet knytter de serielle porte til virtuelle COM-porte på Windows-pc'er
- Programmerbar device server med Xserver-struktur og MiniOS7-operativsystem
- 4 digitale indgange med tørkontakt og latched- og tællerfunktioner
- 4 open-collector digitale udgange, sink (NPN), 30 VDC, maks. 100 mA
2.967,02 kr. pr. stk.
| 1-9 stk. | 2.967,02 kr. | |
|---|---|---|
| 10-30 stk. | 2.817,55 kr. | −5 % |
| 31+ stk. | 2.668,08 kr. | −10 % |
Produktinformation "PPDS-732D-MTCP PoE seriel-til-Ethernet device server, Modbus TCP-gateway"
Den PPDS-732D-MTCP forbinder RS-232- og RS-485-serielle enheder til et Ethernet-netværk. Enhedens indbyggede COM-porte kan knyttes til standard virtuelle COM-porte på en Windows-pc via VxComm-værktøjet, så eksisterende seriel software kan fortsætte med at køre uændret over netværket.
Enheden fungerer som Modbus TCP til RTU/ASCII-gateway til SCADA- og HMI-systemer, der anvender Modbus TCP. Den er også en programmerbar device server med Xserver-programmeringsstrukturen til opbygning af brugerdefinerede Ethernet-applikationer og MiniOS7-operativsystemet. Fire digitale indgange understøtter latched- og tællerfunktioner, og der er fire open-collector digitale udgange (sink NPN) til enkle koblingsopgaver.
Strømmen kan tages fra en PoE-switch iht. IEEE 802.3af (Klasse 1) eller fra en +12 ~ 48 VDC klemrække. Enheden i plastikkabinet monteres på DIN-skinne eller væg og har en aftagelig klemrække til ledningsføring. Bestillingskoden inkluderer kablet CA-0910.
Anvendelser
- Fabriksautomation
- Bygningsautomation
- Hjemmeautomation
| Digitale indgange: | 4 |
|---|---|
| Digitale udgange: | 4 |
| Driftstemperatur: | -25 ~ +75 °C |
| Grænseflade: | Ethernet, RS-232, RS-485 |
| Kabinet: | Plast |
| Montage: | DIN-skinne, væg |
| Porte: | 3 |
| Produkttype: | Seriel-til-fiber device server |
| Protokol: | Modbus TCP |
| Strømindgang: | +12 ~ 48 VDC |
| PoE: | IEEE 802.3af, Klasse 1 |
Specifikationer
| CPU-modul | |
|---|---|
| CPU | 80186-80 MHz eller kompatibel |
| EEPROM | 16 KB; datalagring: 40 år; 1.000.000 slette-/skrivecyklusser. |
| Flash | 512 KB ; Sletteenhed er én sektor (64 KB) ; 100.000 slette-/skrivecyklusser |
| SRAM | 512 KB |
| Watchdog-timer | Ja |
| LED-indikatorer | |
| Status | 1 x Strøm/PoE 5 x 7-segment-display |
| Digital indgang | |
| Kanaler | 4 |
| Type | Tør kontakt |
| Sink/Source (NPN/PNP) | Source, fælles jord |
| ON-spændingsniveau | +3.5 ~ +30 V |
| OFF-spændingsniveau | +1 V maks. |
| Digital udgang | |
| Kanaler | 4 |
| Type | Åben kollektor |
| Sink/Source (NPN/PNP) | Sink (NPN) |
| Lastspænding | 30 VDC, maks. |
| Laststrøm | 100 mA, maks. |
| Ethernet | |
| Porte | 10/100 Base-TX, RJ-45-port (Autoforhandling, auto MDI/MDI-X, LED-indikator) |
| COM-porte | |
| Porte | 2 x 5-tråds RS-232 1 x RS-485 |
| Baudrate | 115200 bps maks. |
| Bias-modstand | Ja, 1 KΩ |
| Paritet | Ingen, lige, ulige, mark, mellemrum Ingen paritet er påkrævet ved brug af 8 databit og 2 stopbit på COM1/COM2. |
| Databit | 7, 8: for COM1 og COM2 5, 6, 7, 8: for COM3 |
| Stopbit | 1, 2: for COM1 ~ COM3 |
| Nodeadresse | 254 (maks.) |
| Strøm | |
| Forbrug | 2.9 W |
| Forsynet fra PoE | IEEE 802.3af, Klasse 1 |
| Forsynet fra klemrække | +12 ~ 48 VDC |
| Mekanisk | |
| Kabinet | Plast |
| Mål (mm) | 72 mm x 35 mm x 123 mm (W x L x H) |
| Installation | DIN-skinne eller vægmontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -40 ~ +80 °C |
| Fugtighed | 5 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
Login
Tilbehør
![CA-0903 DB9 Female to 5-wire Cable [RS-232], 30cm](https://icpdas-tech.dk/media/89/5b/5b/1793279924/CA-0903-CA-0903_la01.webp?ts=1793279924 "CA-0903 DB9-hunstik til 5-leder kabel [RS-232], 30 cm")
DB9-hunstik til 5-leder kabel [RS-232], 30 cm.
![CA-0910 DB9 Female to 3-wire Cable [RS-232: Pin2, Pin3 and Pin5], 1M](https://icpdas-tech.dk/media/1c/29/4e/1793280059/CA-0910-CA-0910_la01.webp?ts=1793280059 "CA-0910 DB9 hunstik til 3-leder kabel [RS-232: Pin2, Pin3 og Pin5], 1 m")
DB9 hunstik til 3-leder kabel [RS-232: Pin2, Pin3 og Pin5], 1 m.
GPSU06U-6 CR er en kompakt AC-DC-strømforsyning på 6 W, der accepterer universel indgangsspænding og leverer en stabiliseret udgang på 24 VDC med en nominel strøm på 0,25 A. Bestillingskoden angiver den topolede udgave med amerikansk stik.Enheden er konstrueret til effektiv drift med et forbrug uden belastning under 1 W og en specificeret virkningsgrad på minimum 65 % ved fuld udgangseffekt. Beskyttelsesfunktionerne omfatter kortslutningsbeskyttelse og overspændingsbegrænsning via en Zener-diode, og udgangen holder spændingen i minimum 5 ms (typisk).Plasthuset måler 62,5 x 32 x 66 mm. Enheden er specificeret til drift fra 0 °C til +40 °C og opbevaring fra -20 °C til +85 °C ved 20 til 90 % RH uden kondens. Enheden er certificeret til CE, UKCA, FCC, RoHS og WEEE.
Den MDR-20-24 CR er en 24 W DIN-skinne strømforsyning med universel 85~264 VAC indgang (120~370 VDC også specificeret) og en stabiliseret 24 VDC udgang på 1 A. Den er velegnet til ingeniører, der har brug for en kompakt 24 VDC-kilde med enkelt udgang til panelmonteret styreudstyr.Udgangsbeskyttelsen dækker kortslutning, overbelastning og overspænding. Overbelastning håndteres af konstantstrømsbegrænsning, som automatisk genindtræder, når fejlen er fjernet, mens overspænding lukker udgangen ned, indtil enheden genstartes. Status kan aflæses via et indbygget DC OK aktivt signal og en DC OK relækontakt, hvilket hjælper med overvågning af forsyningens tilstand.Enheden køles af fri konvektion og monteres på TS-35/7.5 eller 15 DIN-skinner. Den er NEC klasse 2 / LPS-kompatibel, har et tomgangsforbrug under 0,75 W og leveres efter en 100% fuldlast burn-in test. Det nominelle driftstemperaturområde er -20 ~ +70 °C, under forbehold af udgangslastens deratingkurve.Anvendelser24 VDC strømforsyning til DIN-skinne-monteret industrielt styreudstyr
Lignende produkter

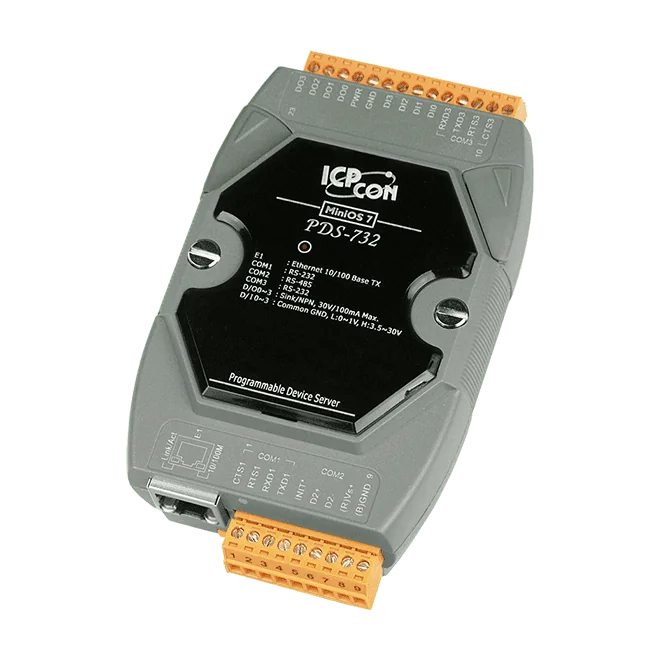

Den PDS-732 CR er en programmerbar device server, der forbinder seriel udstyr med RS-232 og RS-485 til et Ethernet-netværk. De indbyggede COM-porte kan via VxComm-driveren og -værktøjet præsenteres som standard COM-porte på en Windows-pc, så pc-software, der forventer en lokal COM-port, kan nå seriel udstyr over netværket.Enheden kører det indbyggede operativsystem MiniOS7 og kan programmeres med Xserver-strukturen til specialudviklede Ethernet-applikationer. Den fungerer også som en Modbus TCP til RTU/ASCII-gateway, så Modbus TCP SCADA- og HMI-systemer kan kommunikere med serielle Modbus-enheder.Fire digitale indgange (tør kontakt, source-type med fælles jord, ON fra +3,5 til +30 V) og fire open-collector NPN digitale udgange (30 VDC, maks. 100 mA) tilføjer diskret I/O ud over de serielle porte. Plasthuset monteres på DIN-skinne eller væg, med et driftsområde på -25 ~ +75 °C. Kabel CA-0910 er inkluderet.AnvendelserFabriksautomationBygningsautomationHjemmeautomation

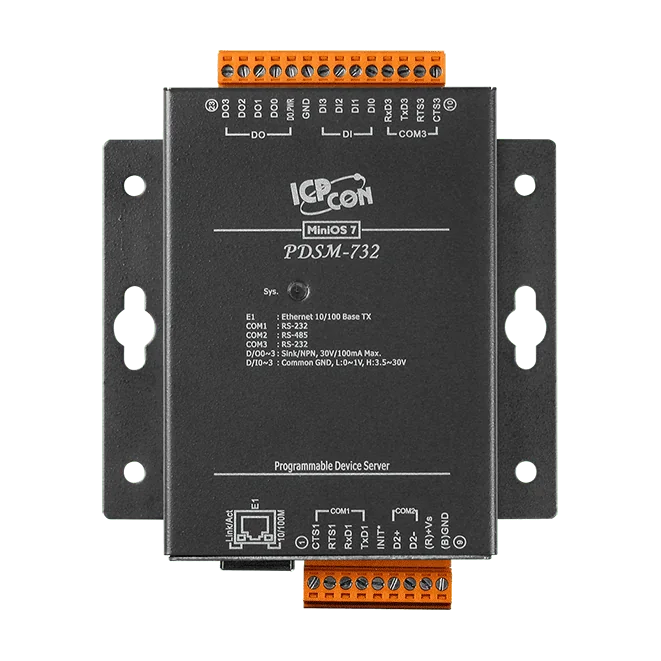

PDSM-732 CR bringer ældre seriel udstyr ind i et Ethernet-netværk. Enheden har to RS-232-porte og én RS-485-port, så eksisterende seriel instrumenter, målere og styringer kan tilgås over TCP/IP uden at skulle udskiftes. VxComm-driveren kan mappe device serverens serielle porte til virtuelle COM-porte på en Windows-pc, så seriel software kan køre uændret.Enheden kan fungere som Modbus TCP til RTU/ASCII-gateway, så SCADA- og HMI-systemer, der kommunikerer via Modbus TCP, kan polle Modbus RTU/ASCII-slaver på den serielle side. Den programmerbare firmware, bygget på MiniOS7-platformen, gør det muligt at udvikle brugerdefinerede Ethernet-applikationer. De fire digitale indgange understøtter latched-input- og tællerfunktioner, og de fire open-collector-udgange kan skifte laster på op til 100 mA.Metalhuset er designet til vægmontage i fabriks-, bygnings- og hjemmeautomationsinstallationer. En watchdog-timer og ESD-beskyttelse på de serielle porte understøtter pålidelig drift i krævende miljøer. Det medfølgende CA-0910-kabel leveres sammen med enheden, og enheden er specificeret til drift fra -25 til +75 °C.AnvendelserFabriksautomationBygningsautomationHjemmeautomation

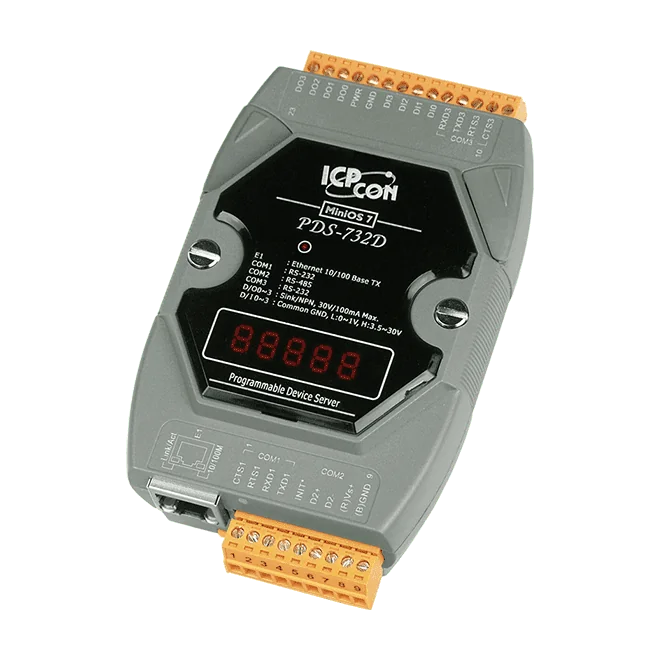

PDS-732D CR er en programmerbar serial-til-Ethernet device server, der kobler ældre RS-232- og RS-485-udstyr til et Ethernet-netværk uden at skulle udskifte de serielle enheder. Den indbyggede VxComm-driver mapper de serielle porte til virtuelle COM-porte på en Windows-pc, så eksisterende COM-baseret software kan fortsætte med at fungere over netværket.Enheden kører operativsystemet MiniOS7 og en Xserver-programstruktur, så der kan udvikles tilpassede Ethernet-applikationer direkte i enheden. Den kan også fungere som Modbus TCP til RTU/ASCII-gateway, hvilket egner sig til SCADA- og HMI-systemer, der kommunikerer via Modbus TCP med serielle feltenheder. Fire digitale indgange understøtter latched- og tællefunktioner, og fire open-collector digitale udgange (NPN sink) kan skifte laster op til 30 VDC og 100 mA.Den plastikhusede PDS-732D er beregnet til DIN-skinne- eller vægmontering og forsynes fra en klemrække på +10 ~ 30 VDC. Driftsområdet er -25 ~ +75 °C. En watchdog-timer og +/-4 kV ESD-beskyttelse på den serielle port understøtter brug i krævende miljøer. Et CA-0910-kabel følger med hver enhed.AnvendelserFabriksautomationBygningsautomationHjemmeautomation

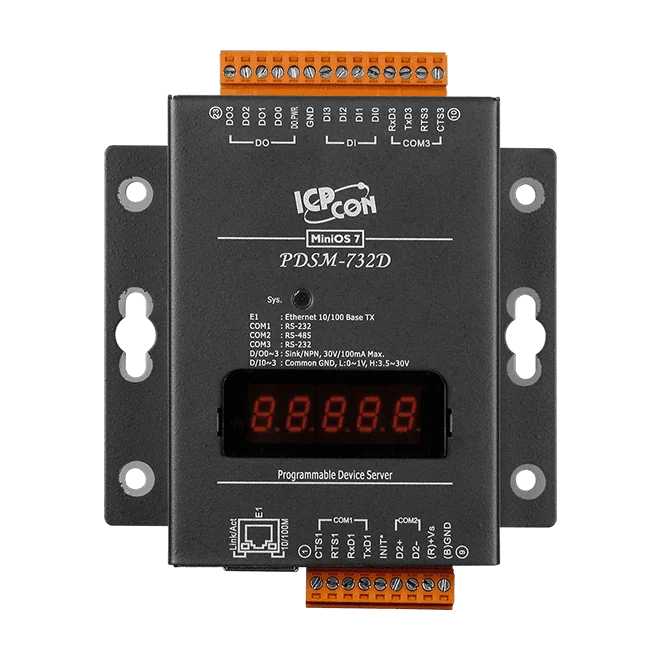

Med PDSM-732D kan ældre seriel udstyr forbindes til et Ethernet-netværk. De to RS-232-porte og den ene RS-485-port kan vises for en pc som standard COM-porte via VxComm-driveren, så eksisterende seriel software fortsat kan fungere over netværket.Ud over simpel seriel bridging kører enheden et programmerbart Xserver-program på den indbyggede MiniOS7-platform og kan fungere som Modbus TCP til RTU/ASCII-gateway for SCADA- og HMI-systemer. Fire digitale indgange understøtter latched- og tællerfunktioner, og fire open-collector digitale udgange (NPN sink) kan drive laster op til 30 VDC og 100 mA.Enheden har metalkabinet, en aftagelig klemrække til ledningsføring, et 5-cifret 7-segment LED-display og en watchdog-timer til brug i krævende miljøer. Bestillingskoden inkluderer kablet CA-0910.AnvendelserFabriksautomationBygningsautomationHjemmeautomation

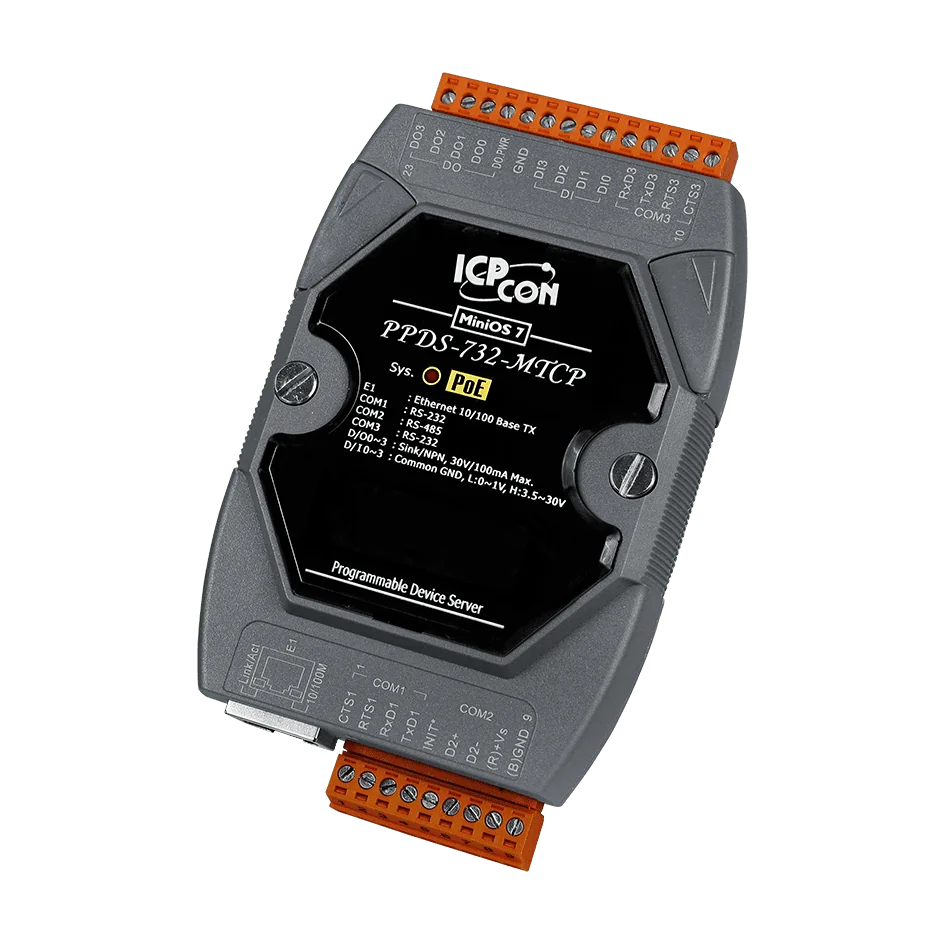

Den PPDS-732-MTCP CR forbinder seriel udstyr til et Ethernet-netværk. Den har to RS-232-porte og én RS-485-port, samt fire digitale indgange og fire digitale udgange, og den kan forsynes via Power over Ethernet iht. IEEE 802.3af Class 1 eller fra en 12 til 48 VDC klemrække.Enheden er bygget op omkring operativsystemet MiniOS7 og kan fungere som en Modbus TCP til RTU/ASCII gateway for SCADA- og HMI-systemer, der kommunikerer via Modbus TCP. VxComm-driveren og hjælpeprogrammet kortlægger enhedens COM-porte til standard COM-porte på en Windows-pc, hvilket gør det muligt for eksisterende seriel software at kommunikere med fjernhardware. Enheden indeholder desuden en watchdog-timer og programmerbare funktioner med latched digitale indgange og tællerfunktioner.Leverancen inkluderer et CA-0910-kabel. Den aftagelige klemrække og monteringsmulighederne på DIN-skinne eller væg gør enheden enkel at installere i styreskabe og industrielle miljøer med en driftstemperatur på -25 ~ +75 °C.AnvendelserFabriksautomationBygningsautomationHjemmeautomation

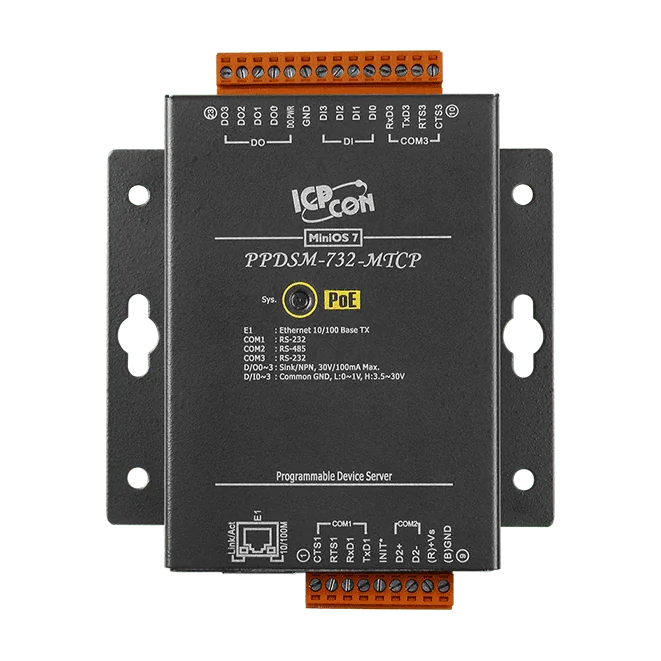

PPDSM-732-MTCP er en programmerbar device server, der forbinder RS-232- og RS-485-seriel enheder til et Ethernet-netværk. Det indbyggede VxComm-værktøj kan mappe de serielle porte til standard COM-porte på en Windows-pc, så eksisterende serielle programmer kan fortsætte med at fungere over netværket uden at applikationen skal omskrives.Enheden fungerer også som en Modbus TCP til RTU/ASCII-gateway, så SCADA- og HMI-systemer, der kommunikerer med Modbus TCP, kan nå Modbus RTU- eller ASCII-enheder. Fire tørkontakt-digitale indgange med latched D/I- og tællerfunktioner samt fire open-collector NPN-digitale udgange tilføjer grundlæggende digital I/O på samme node.Strømforsyningen kan ske via IEEE 802.3af Class 1 Power over Ethernet eller fra en +12 ~ 48 VDC klemrække. Metalkabinettet, watchdog-timeren og driftsområdet på -25 ~ +75 °C egner den til krævende fabriks- og bygningsmiljøer. Bestillingskoden inkluderer et CA-0910-kabel.AnvendelserFabriksautomationBygningsautomationHjemmeautomation

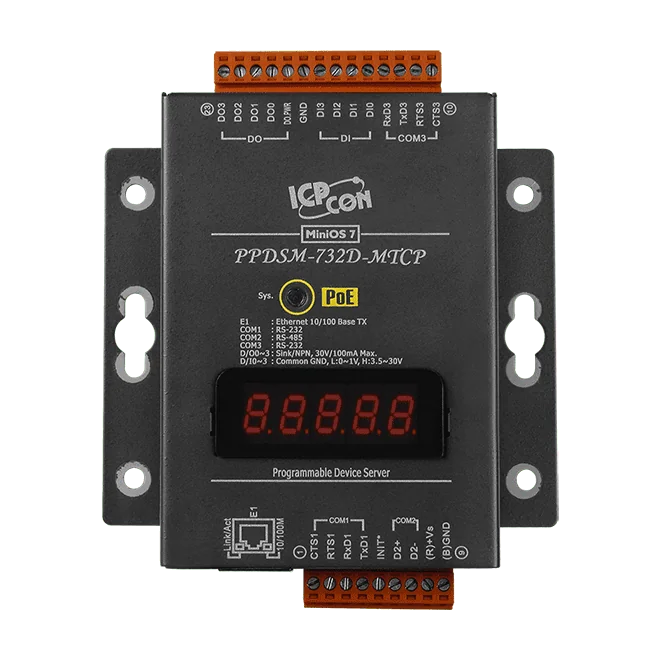

PPDSM-732D-MTCP forbinder serielt udstyr til et Ethernet-netværk. Enheden har to RS-232-porte og én RS-485-port, og VxComm-driveren kan mappe de indbyggede COM-porte til standard COM-porte på en Windows-pc. Den fungerer også som Modbus TCP til RTU/ASCII-gateway for SCADA- og HMI-systemer, der kommunikerer via Modbus TCP.Ud over seriel bridging er enheden en programmerbar device server med fire digitale indgange og fire open-collector digitale udgange på en aftagelig klemrække. Indgangene understøtter latched- og tællerfunktioner. Strømforsyningen kan komme fra IEEE 802.3af Class 1 PoE eller fra en 12 ~ 48 VDC-forsyning via klemrækken.Denne bestillingskode er metalkabinetversionen med LED-display, og den leveres med et CA-0910-kabel. Huset er designet til vægmontering, og det nominelle driftsområde er -25 ~ +75 °C, hvilket gør den egnet til installationer i fabrikker, bygninger og boliger.AnvendelserFabriksautomationBygningsautomationHjemmeautomation
