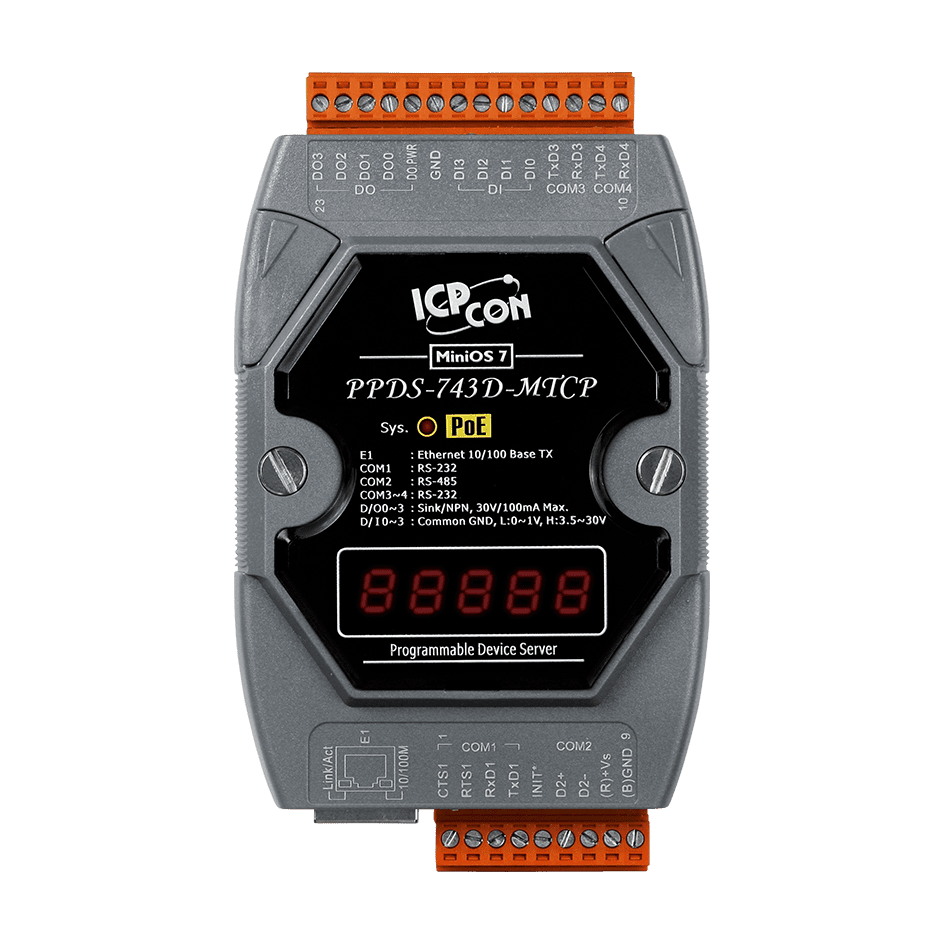

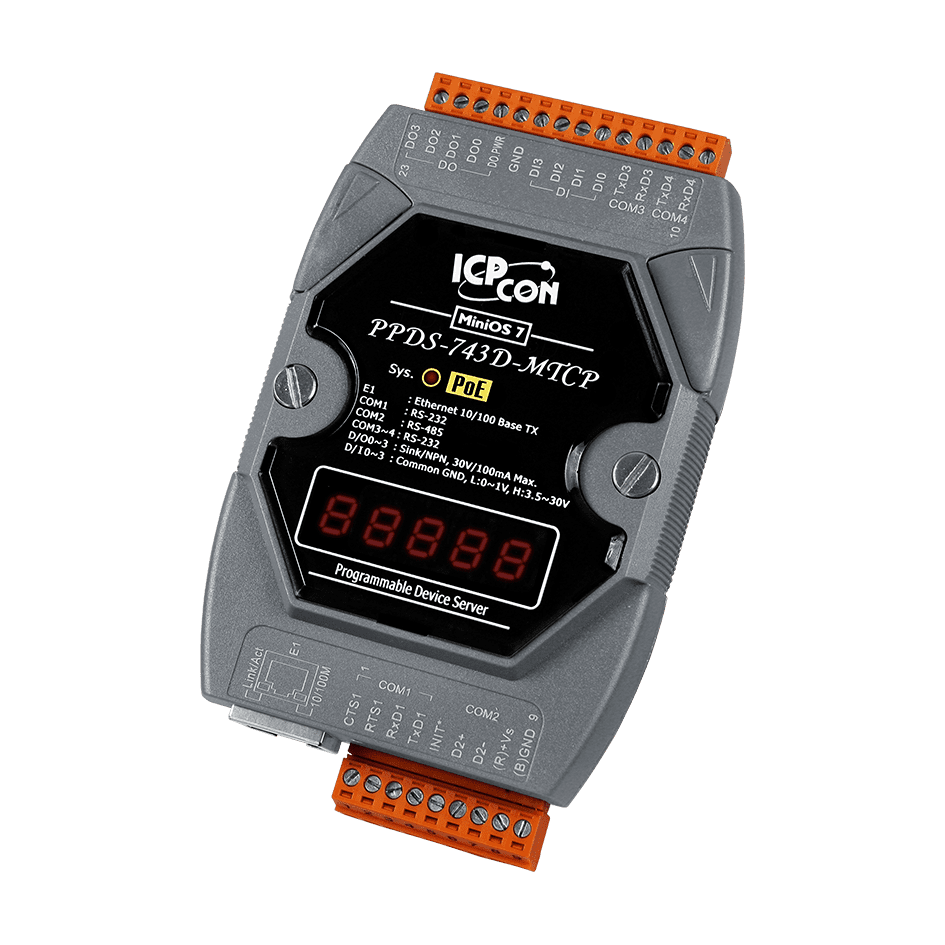

PPDS-743D-MTCP Serial-til-Ethernet Device Server, 3x RS-232, 1x RS-485, PoE
Programmerbar device server, der forbinder tre RS-232-porte og én RS-485-port til Ethernet, med 4 DI, 4 DO, PoE og en Modbus TCP til RTU/ASCII-gatewayfunktion.
- Tre RS-232-porte og én RS-485-port bridges til Ethernet via en 10/100 Base-TX RJ-45-forbindelse
- Modbus TCP til RTU/ASCII-gateway til integration med SCADA og HMI
- Programmerbar device server med Xserver-strukturen og indbygget MiniOS7
- VxComm-driver og hjælpeprogram til virtuelle COM-porte på 32/64-bit Windows 7 SP1, 10, 2012 og 2016
- 4 digitale indgange med understøttelse af latched D/I- og tællerfunktioner
- 4 open-collector digitale udgange, sink (NPN), maks. 30 VDC, maks. 100 mA
2.481,24 kr. pr. stk.
| 1-9 stk. | 2.481,24 kr. | |
|---|---|---|
| 10-30 stk. | 2.406,50 kr. | −3 % |
| 31+ stk. | 2.361,66 kr. | −5 % |
Produktinformation "PPDS-743D-MTCP Serial-til-Ethernet Device Server, 3x RS-232, 1x RS-485, PoE"
Den PPDS-743D-MTCP er en programmerbar device server, der gør ældre seriel udstyr klar til et Ethernet-netværk. Den har to 3-leder RS-232-porte, én 5-leder RS-232-port og én RS-485-port, så eksisterende serielle enheder kan tilsluttes til Ethernet uden at blive udskiftet. VxComm-driveren og hjælpeprogrammet kan mappe de indbyggede COM-porte til standard COM-porte på en Windows-pc.
Ud over seriel bridging kører enheden det indbyggede MiniOS7 og Xserver-programmeringsstrukturen, så der kan udvikles tilpassede Ethernet-applikationer direkte på enheden. Den fungerer desuden som Modbus TCP til RTU/ASCII-gateway for SCADA- og HMI-systemer, der anvender Modbus TCP. Fire digitale indgange med latch- og tællerfunktioner samt fire open-collector digitale udgange håndterer lokale signaler sideløbende med den serielle trafik.
Strømforsyningen kan leveres over Ethernet via IEEE 802.3af (Klasse 1) PoE eller fra en +12 ~ 48 VDC klemrække. Enheden leveres med kablet CA-0910, monteres på DIN-skinne eller væg og har et driftsområde på -25 ~ +75 °C.
Anvendelser
- Fabriksautomation
- Bygningsautomation
- Hjemmeautomation
| Product type: | Serial-to-Ethernet device server |
|---|---|
| Interface: | Ethernet, RS-232, RS-485 |
| Protocol: | Modbus TCP |
| Digital inputs: | 4 |
| Digital outputs: | 4 |
| Ports: | 4 serial, 1 Ethernet |
| PoE: | IEEE 802.3af |
| Power input: | +12 ~ 48 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail, Wall |
| Housing: | Plastic |
Specifikationer
| CPU-modul | |
|---|---|
| CPU | 80186-80 MHz eller kompatibel |
| EEPROM | 16 KB; datalagring: 40 år; 1.000.000 slette-/skrivecyklusser. |
| Flash | 512 KB ; Sletteenhed er én sektor (64 KB) ; 100.000 slette-/skrivecyklusser |
| SRAM | 512 KB |
| Watchdog-timer | Ja |
| LED-indikatorer | |
| Status | 1 x Strøm/PoE 5 x 7-segment-display |
| Digital indgang | |
| Kanaler | 4 |
| Type | Tør kontakt |
| Sink/Source (NPN/PNP) | Source, fælles jord |
| ON-spændingsniveau | +3.5 ~ +30 V |
| OFF-spændingsniveau | +1 V maks. |
| Digital udgang | |
| Kanaler | 4 |
| Type | Åben kollektor |
| Sink/Source (NPN/PNP) | Sink (NPN) |
| Lastspænding | 30 VDC, maks. |
| Laststrøm | 100 mA, maks. |
| Ethernet | |
| Porte | 10/100 Base-TX, RJ-45-port (Autoforhandling, auto MDI/MDI-X, LED-indikator) |
| COM-porte | |
| Porte | 2 x 3-tråds RS-232 1 x 5-tråds RS-232 1 x RS-485 |
| Baudrate | 115200 bps maks. |
| Bias-modstand | Ja, 1 KΩ |
| Paritet | Ingen, lige, ulige, mark, mellemrum Ingen paritet er påkrævet ved brug af 8 databit og 2 stopbit på COM1/COM2. |
| Databit | 7, 8: for COM1 og COM2 5, 6, 7, 8: for COM3 ~ COM4 |
| Stopbit | 1, 2: for COM1 ~ COM4 |
| Nodeadresse | 254 (maks.) |
| Strøm | |
| Forbrug | 2.9 W |
| Forsynet fra PoE | IEEE 802.3af, Klasse 1 |
| Forsynet fra klemrække | +12 ~ 48 VDC |
| Mekanisk | |
| Kabinet | Plast |
| Mål (mm) | 72 mm x 35 mm x 123 mm (W x L x H) |
| Installation | DIN-skinne eller vægmontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -40 ~ +80 °C |
| Fugtighed | 5 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
