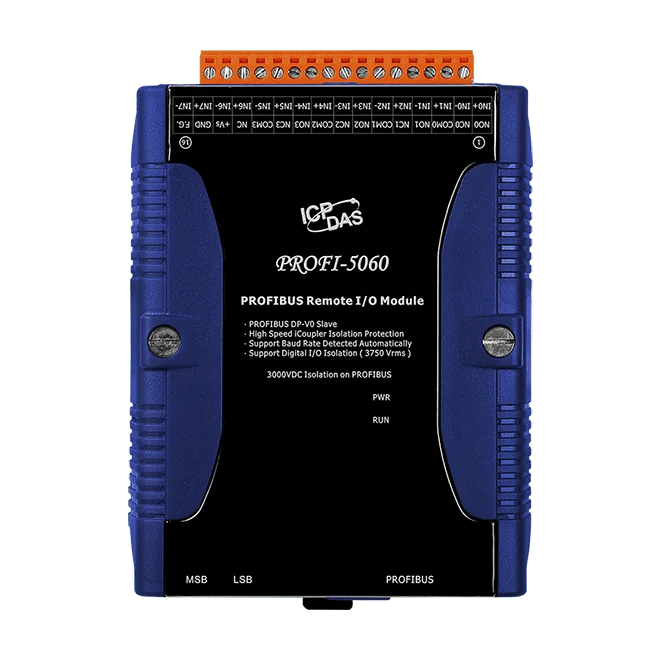

PROFI-5060 PROFIBUS DP I/O-modul, 8-kanals DI og 4-kanals relæudgang
PROFIBUS DP-V0 slave remote I/O-modul med 8 isolerede digitale indgange og 4 Form C-relæudgange, konfigureret via en GSD-fil i en vilkårlig PROFIBUS-konfigurator.
- PROFIBUS DP-V0 slave med automatisk detektering af transmissionshastighed
- 8 digitale indgange, sink eller source, isoleret fra hinanden, 3750Vrms isolation
- 4 Form C-relæudgange med en belastningsevne på 0,6A@125VAC og 2A@30VDC
- Konfigureret med en GSD-fil i en vilkårlig PROFIBUS-konfigurator
- Adresseindstilling med drejeknapper fra 0 til 99
- 3000 VDC galvanisk isolation på PROFIBUS-siden og 4kV ESD-beskyttelse pr. terminal
2.376,60 kr. pr. stk.
| 1-9 stk. | 2.376,60 kr. | |
|---|---|---|
| 10-30 stk. | 2.257,03 kr. | −5 % |
| 31+ stk. | 2.137,45 kr. | −10 % |
Produktinformation "PROFI-5060 PROFIBUS DP I/O-modul, 8-kanals DI og 4-kanals relæudgang"
PROFI-5060 CR er et PROFIBUS DP-V0 slave I/O-modul, der fører otte digitale indgange og fire relæudgange ud på et PROFIBUS-netværk. Det passer til ingeniører, der har brug for simpel discret I/O på et fieldbus-segment uden en dedikeret controller på den fjerntliggende lokation.
De digitale indgange kan forbindes som sink eller source og er isoleret fra hinanden med 3750Vrms isolation. De fire relæudgange er Form C-kontakter med en belastningsevne på 0,6A@125VAC og 2A@30VDC. Bus-siden er isoleret med 3000 VDC for DC-til-DC og 2500 Vrms for bus-til-logik, og hver terminal har 4kV ESD-beskyttelse.
- Adresse indstilles fra 0 til 99 med drejeknapper
- Baudrate detekteres automatisk blandt de angivne PROFIBUS-hastigheder, op til 12 M
- Modulkonfiguration udføres med GSD-filen i en vilkårlig PROFIBUS-konfigurator
Modulet trækker 1 W og monteres på DIN-skinne. Det er specificeret til en driftstemperatur på -25 ~ +75℃ og et opbevaringsområde på -30 ~ +80 ℃.
Anvendelser
- Industriel automation
- Fabriksautomation
- Procesautomation
| Digitale indgange: | 8 |
|---|---|
| Driftstemperatur: | -25 ~ +75 °C |
| Grænseflade: | PROFIBUS |
| Montage: | DIN-skinne |
| Produkttype: | Fjern-I/O-modul |
| Protokol: | DP-V0 |
| Relæudgange: | 4 |
| Isolation: | 3000 VDC |
Specifikationer
| LED-indikatorer | |
|---|---|
| Status | PWR LED, RUN LED |
| Digital indgang | |
| Kanaler | 8 kanaler (Sink eller Source), galvanisk adskilt fra hinanden Voltniveau for fra: +1V maks. Voltniveau for til: +4 ~ +30V Indgangsimpedans: 3KΩ i serie med optokobler Isolationsspænding: 3750Vrms |
| Digital udgang | |
| Kanaler | 4 kanaler (Form C) Kontaktbelastning: 0,6 A @ 125 VAC, 2 A @ 30 VDC Driftstid: 3 ms. Frigivelsestid: 2 ms. (typisk) Minimum levetid: 500.000 operationer. |
| PROFIBUS | |
| Controller | Profichip VPCLS2 |
| Transceiver | ADI ADM2486 |
| Baudrate | 9.6 k, 19.2 k, 45.45 k, 93.75 k, 187.5 k, 500 k, 1.5 M, 3 M, 6 M, 12 M |
| Isolation | 3000 VDC for DC-DC, 2500 Vrms for bus-til-logik |
| Protokol | DP-V0 |
| Strøm | |
| Forbrug | 1 W |
| Mekanisk | |
| Mål (mm) | 91 x 128 x 52 (W x L x H) |
| Installation | DIN-skinne |
| Miljø | |
| Driftstemperatur | -25 ~ +75℃ |
| Opbevaringstemperatur | -30 ~ +80 ℃ |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
