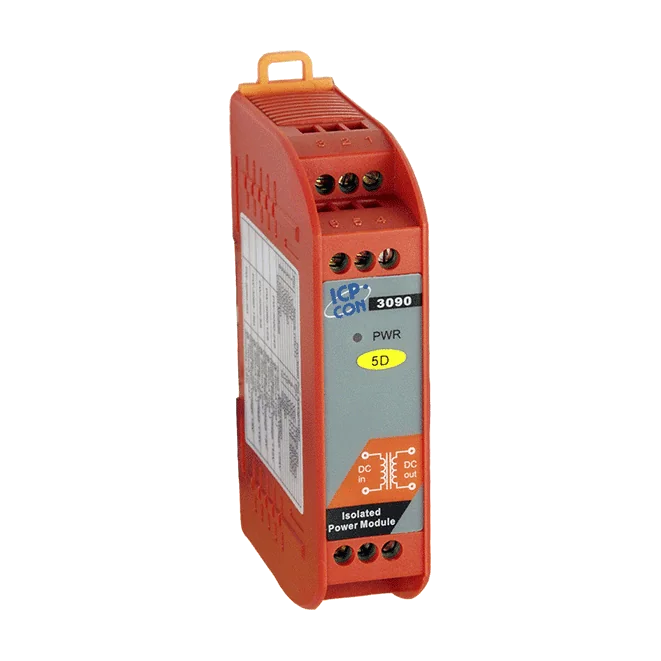

PW-3090-5D-R Isoleret DC-DC strømmodul, ±5 VDC @ 1000 mA bipolar udgang

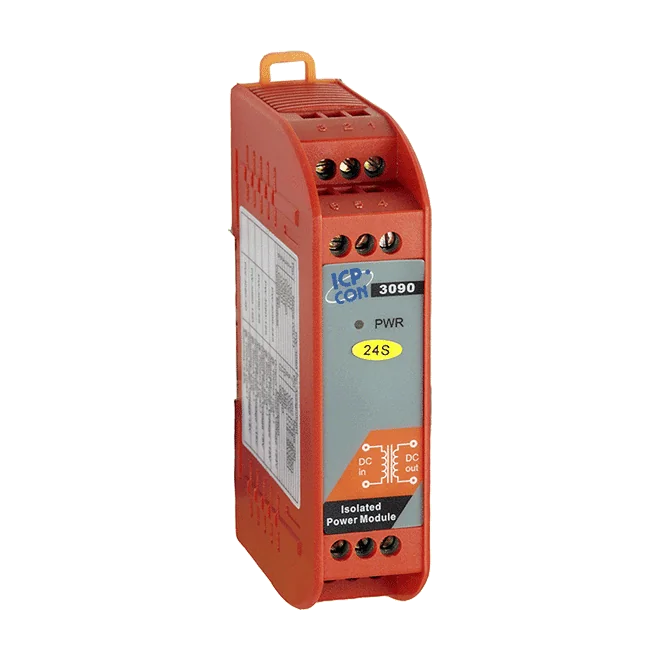

Den PW-3090-24S-R er en DC-DC-strømkonditioner, der omformer en uregulеret 18 ~ 36 VDC forsyning til en regulеret +24 VDC udgang på op til 400 mA. Den er velegnet til ingeniører, der har brug for en ren, isoleret 24 V-forsyning til feltenheder, styringer eller I/O-moduler, når indgangsforsyningen varierer eller er støjende.Isolationen er specificeret til 1000 VDC mellem indgang og udgang, hvilket er med til at beskytte den efterfølgende elektronik mod forstyrrelser på indgangssiden. Udgangsrippel og støj er specificeret til maks. 100 mVp-p, med en DC-spændingsnøjagtighed på ±2% og en linearitet på maks. ±0,5%. Kortslutningsbeskyttelse er inkluderet, og virkningsgraden når op til maks. 83%.Modulet er designet til montering på DIN-skinne og har et driftsområde på -25 ~ 70 °C, med opbevaringstemperatur specificeret fra -30 ~ 85 °C. Det er CE-, UKCA-, FCC-, RoHS- og WEEE-mærket, og det kompakte fodaftryk på 25 mm x 114 mm x 70 mm (B x L x H) gør det nemt at montere i styreskabe.AnvendelserStrømisolation og DC-til-DC-konverteringLevering af en stabil +24 VDC forsyning fra en 18 ~ 36 VDC kildeBeskyttelse af efterfølgende enheder mod forstyrrelser på indgangssiden i styreskabe

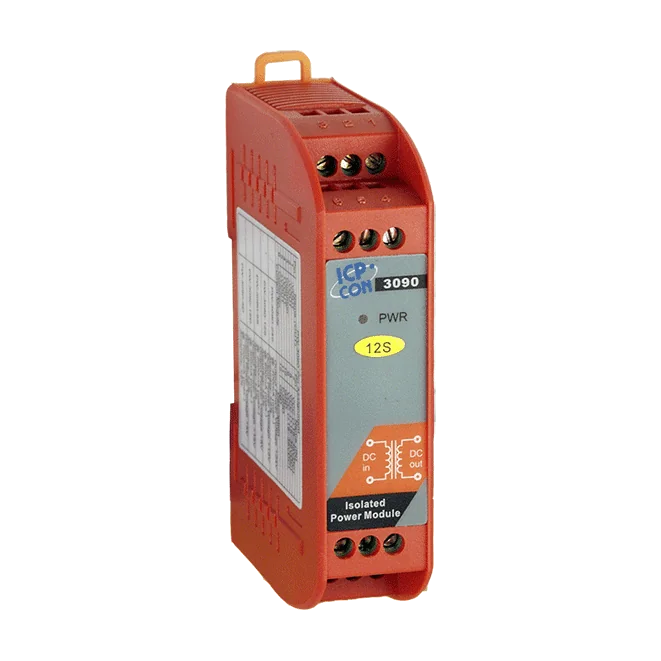

PW-3090-12S-R CR er en DC-til-DC strømkonditioner fra PW-3090-serien, bygget til at levere en stabil +12 VDC forsyning fra en bred, uregulet 18 ~ 36 VDC kilde. Dens 1000 VDC isolation hjælper med at beskytte tilsluttede enheder mod skadelige påvirkninger fra driftsmiljøet.Udgangen er specificeret til +12 VDC @ 800 mA (maks.) med ±2% nøjagtighed og ripple og støj på maks. 100 mVp-p. Modulet har en virkningsgrad på op til 83% og er udstyret med kortslutningsbeskyttelse. Polariteten er unipolar, og linearitet er maks. ±0,5%.Modulet monteres på en DIN-skinne og måler 25 mm x 114 mm x 70 mm (B x L x H). Det er specificeret til en driftstemperatur på -25 ~ 70 °C og en opbevaringstemperatur på -30 ~ 85 °C med en luftfugtighed på 5 ~ 95%, ikke-kondenserende. Certificeringer for denne model er CE, UKCA, FCC, RoHS og WEEE.AnvendelserStrømisolation (DC-til-DC-konverter)

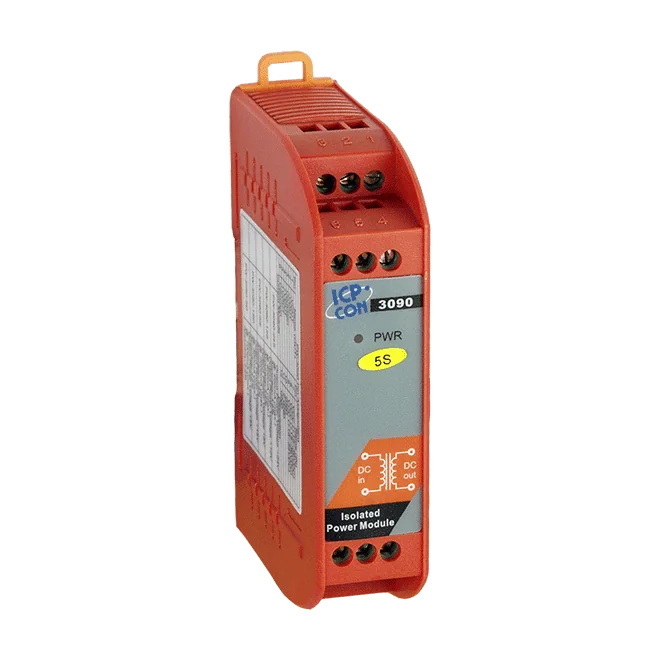

PW-3090-5S-R er en isoleret DC-DC-strømomformer med enkelt udgang fra PW-3090-serien. Den accepterer en uregulet indgangsspænding på 18 ~ 36 VDC og leverer +5 VDC ved 2000 mA (maks.) med ±2% nøjagtighed, så en enhed kan forsynes fra en stabiliseret forsyning, som den lokale strømforsyning ikke kan levere direkte.Isolationen på 1000 VDC adskiller ind- og udgangskredsene, og modulet har kortslutningsbeskyttelse. Den maksimale virkningsgrad på 83% og den nominelle ripple og støj på 100 mVp-p (maks.) gør det egnet til effekttrin i kompakte styreskabe.Kabinettet på 25 mm x 114 mm x 70 mm (B x L x H) monteres på DIN-skinne. Modulet kan drives ved -25 ~ 70 °C og opbevares ved -30 ~ 85 °C, ved 5 ~ 95% luftfugtighed, ikke-kondenserende.AnvendelserStrømisolation (DC-til-DC-omformer)

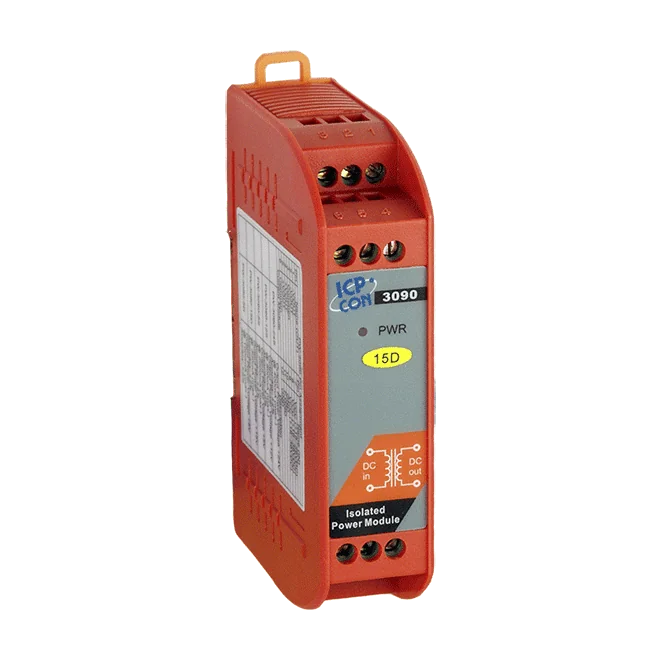

PW-3090-15D-R er et DC-til-DC-strømmodul, der omdanner en ikke-stabiliseret forsyning på 18 ~ 36 VDC til en bipolar ±15 VDC udgang med en nominel belastning på 300 mA (maks.). Det er beregnet til situationer, hvor en separat, isoleret bipolar forsyningsskinne er nødvendig for at drive følsomme kredsløb fra en enkelt DC-indgang.Modulet giver 1000 VDC isolation mellem indgang og udgang, hvilket hjælper med at beskytte tilsluttede enheder mod forstyrrelser og fejl på forsyningssiden. Udgangsnøjagtigheden er specificeret til ±2%, med ripple og støj på maks. 100 mVp-p og linearitet på maks. ±0,5%. Kortslutningsbeskyttelse er inkluderet.Virkningsgraden er angivet til maks. 83%. Kabinettet måler 25 mm x 114 mm x 70 mm (B x L x H) og monteres på DIN-skinne. Driftsområdet er -25 ~ 70 °C, med opbevaring ved -30 ~ 85 °C og en fugtighedstolerance på 5 ~ 95% uden kondens. Denne bestillingskode er en del af PW-3090-serien, som også omfatter enkeltudgangsvarianter som PW-3090-24S-R.AnvendelserStrømisolation (DC-til-DC-konverter)
