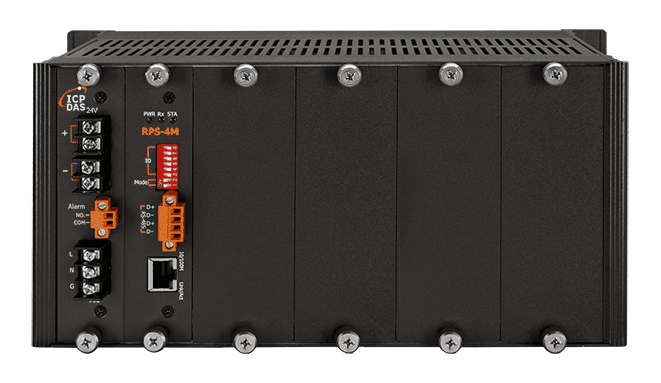

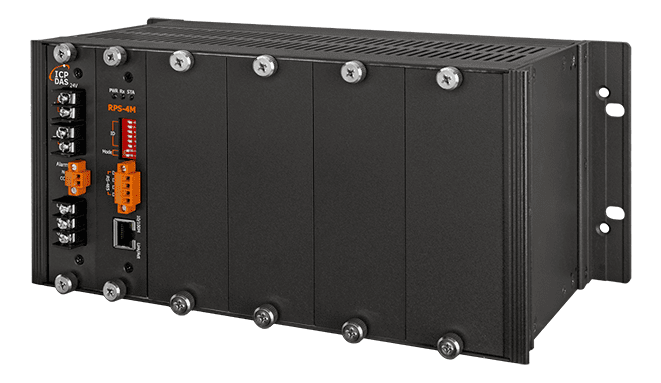

RPS-4M CR 4-slot redundant strømmodul med kommunikation, Modbus RTU/TCP
4-slot N+1 redundant strømkommunikationsmodul med udskiftelige strømmoduler, statusovervågning og relæalarmudgang, tilgængeligt via Modbus RTU/TCP.
- Fire strømslots, der understøtter op til 400W i alt, hver med plads til et 100W strømmodul
- N+1-redundans med op til tre aktive moduler, og belastningsstrømmen fordeles jævnt mellem dem
- Udskiftelige strømmoduler, der kan skiftes uden nedlukning af systemet
- Overvågning af temperatur, udgangsstrøm, status og driftstid for hvert modul
- 1 x relæalarmudgang (Form A, 5A) til signalering af modulfejl
- Modbus RTU-slave over RS-485 og Modbus TCP-server over Ethernet til fjernadgang til status
4.902,68 kr. pr. stk.
| 1-9 stk. | 4.902,68 kr. | |
|---|---|---|
| 10-30 stk. | 4.753,21 kr. | −3 % |
| 31+ stk. | 4.656,05 kr. | −5 % |
Produktinformation "RPS-4M CR 4-slot redundant strømmodul med kommunikation, Modbus RTU/TCP"
RPS-4M CR er et 4-slot redundant strømkommunikationsmodul, der kombinerer N+1-strømbackup med fjernovervågning af de strømmoduler, det huser. Hver slot modtager et 100W strømmodul, og når fire moduler er monteret, kan enheden levere den nominelle effekt for tre, så fejl i et enkelt modul ikke afbryder forsyningen. Belastningsstrømmen fordeles jævnt mellem modulerne, hvilket undgår for tidligt slid på en enkelt enhed.
Strømmodulerne kan udskiftes under drift, så en defekt enhed kan skiftes uden at lukke systemet ned. Den indbyggede diagnostik rapporterer temperatur, udgangsstrøm, status og driftstid for hvert modul, og et relæalarmudgang signalerer modulfejl til eksternt udstyr. Diagnostikdata kan læses af et overvågningssystem via RS-485 eller Ethernet.
Kommunikationen sker med Modbus RTU-slave på RS-485-porten og Modbus TCP-server med indbygget webserver på 10/100Base-TX Ethernet-porten. Ingeniører kan anvende modulet i ICP DAS' redundante arkitekturer, der dækker I/O-, controller-, Ethernet-ring- og HMI-redundans.
Anvendelser
- Redundant strømforsyning til I/O-dataopsamlingssystemer
- Controller-redundans til programstyring
- Redundans i Ethernet-ringkommunikation
- HMI-redundans til visning og informationsregistrering
- Fjernovervågning af strømmodulernes tilstand i industrielle styreskabe
| Product type: | Redundant power communication module |
|---|---|
| Interface: | Ethernet, RS-485 |
| Protocol: | Modbus RTU, Modbus TCP |
| Relay outputs: | 1 |
| Ports: | 2 (1 x RJ-45, 1 x RS-485) |
| Power input: | 90 ~ 264 VAC |
| Operating temperature: | -20 ~ +50 °C |
| Mounting: | DIN-rail |
| Housing: | Metal |
Specifikationer
| EMC | |
|---|---|
| Standard | IEC 61000-4-2(ESD): ±4 kV for kontakt IEC 61000-4-4(EFT): ±500 V for signal |
| LED-indikatorer | |
| Status | 3, PWR, Rx, STA |
| Ethernet | |
| Porte | 1 x RJ-45, 10/100Base-TX |
| Adgangskontrol | Adgangskode og IP-filter |
| Protokol | Modbus TCP server, webserver |
| COM-porte | |
| Porte | 1 x RS-485 |
| Baudrate | 1200 ~ 115200 bps standard: 9600 bps |
| Dataformat | (N,8,1),(N,8,2),(E,8,1),(O,8,1) standard:(N,8,1) |
| Protokol | Modbus RTU slave |
| Nodeadresse | Hardware: 1 ~ 64 Software: 1 ~ 255 |
| Generelt | |
| Slot | 4, til strømmoduler |
| Selvdiagnostik | |
| Strømmåling | 0A~5A; +/- 0.25A |
| Temperaturmåling | 0℃~100℃; +/- 5℃ |
| Alarmudgang | 1x relæ; Form A, 5A |
| Strøm | |
| Indgangsområde | 90 ~ 264 VAC |
| Forbrug | 110 VAC, 45 mA, 4,95 W |
| Mekanisk | |
| Kabinet | metal |
| Mål (mm) | 133 x 266 x 177 (W x L x D) |
| Installation | DIN-skinne |
| Miljø | |
| Driftstemperatur | -20 ~ +50 °C |
| Opbevaringstemperatur | -40 ~ +85 °C |
| Fugtighed | 10 ~ 95% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
