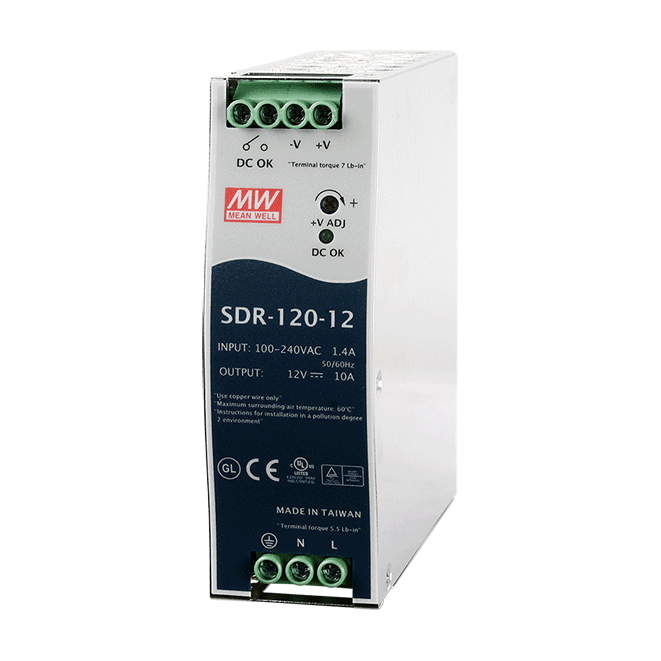

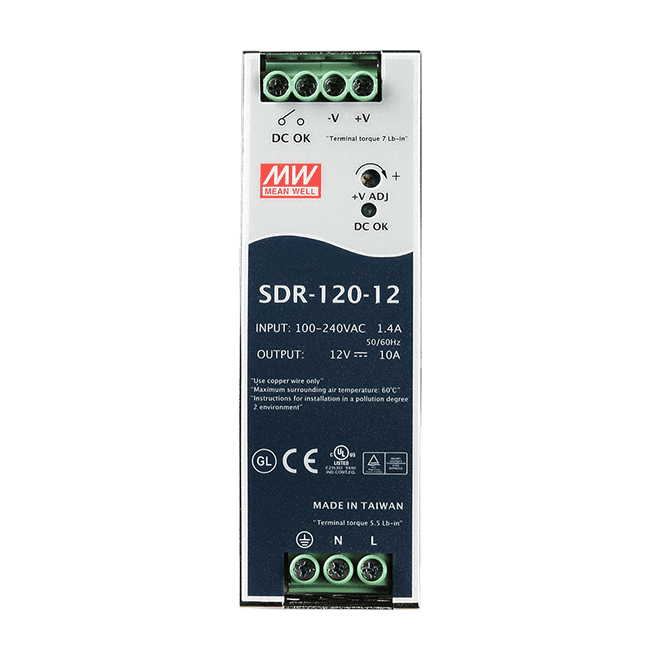

SDR-120-12 DIN-skinne strømforsyning, 88~264 VAC til 12 VDC/10 A, 120 W
120 W DIN-skinne strømforsyning, der omformer 88~264 VAC til en 12 VDC/10 A udgang, med aktiv PFC, indbygget DC OK-relækontakt og metalkabinet.
- 120 W nominel effekt med 12 VDC / 10 A udgang og 150% spidsbelastningskapacitet
- Bredt indgangsområde 88~264 VAC med aktiv PFC, PF>0,93
- Indbygget DC OK-relækontakt til statusovervågning
- Udgang justerbar fra 12 til 14 V
- Beskyttelse mod kortslutning, overbelastning, overspænding og overtemperatur
- Metalkabinet, køling med fri luftkonvektion, monteres på TS-35/7.5 eller TS-35/15 DIN-skinne
1.136,06 kr. pr. stk.
| 1-9 stk. | 1.136,06 kr. | |
|---|---|---|
| 10-30 stk. | 1.098,69 kr. | −3 % |
| 31+ stk. | 1.076,27 kr. | −5 % |
Produktinformation "SDR-120-12 DIN-skinne strømforsyning, 88~264 VAC til 12 VDC/10 A, 120 W"
SDR-120-12 CR er en 120 W DIN-skinne strømforsyning, der omformer en bred indgang på 88~264 VAC til en stabiliseret udgang på 12 VDC med 10 A. Den er velegnet til ingeniører, der har brug for en kompakt og effektiv forsyning til industrielle styretavler, med beskyttelse mod kortslutning, overbelastning, overspænding og overtemperatur.
Aktiv power factor-korrektion (PF>0,93) holder indgangsstrømmens forbrug rent, og enheden tåler en spidsbelastning på 150%. Udgangsspændingen kan justeres mellem 12 og 14 V, og et indbygget DC OK-relækontakt gør det muligt for styringen at overvåge forsyningens status.
Metalkabinettet køles af fri luftkonvektion og monteres på TS-35/7.5 eller TS-35/15 DIN-skinne. Enheden er UL 508-godkendt til industrielt styreudstyr, opfylder EN61000-6-2 for industriel immunitet og er mærket med CE, UKCA, RoHS og WEEE. Hver enhed gennemgår en 100% fuldlast-burn-in-test.
Anvendelser
- Industrielt styreudstyr
- Industrielle styretavler og DIN-skinne-monterede automationssystemer
- Tung industri og krævende miljøer
| Product type: | Power supply |
|---|---|
| Relay outputs: | 1 |
| Power input: | 88~264 VAC |
| Operating temperature: | -25 ~ +70 °C |
| Mounting: | DIN-rail |
| Housing: | Metal |
Specifikationer
| Sikkerhed | |
|---|---|
| Standard | UL508, TÜV EN60950-1 godkendt |
| EMC | |
| Standard | Overholder EN55022 (CISPR22) klasse B, EN61000-3-2,-3, EN61000-4-2,3,4,5,6,8,11, EN55024, EN61000-6-2 (EN50082-2), EN61204-3, tung industri, kriterium A, SEMI F47, GL-godkendt |
| Indgang | |
| Spændingsområde | 88 ~ 264 VAC 124 ~ 370 VDC |
| Frekvensområde | 47 ~ 63Hz |
| AC-strøm (typ.) | 1,4 A/115 VAC 0,7 A/230 VAC |
| Indkoblingsstrøm (typ.) | 35 A/115 VAC 70 A/230 VAC |
| Lækstrøm | <1 mA/240 VAC |
| Udgang | |
| Rippel og støj (maks.) | 100 mVp-p |
| Spændingsjusteringsområde | 12 ~ 14V |
| Spændingstolerance | ±1.0% |
| Linearitet | ±0.5% |
| Lastregulering | ±1.0% |
| Opsætning, stigetid | 1500 ms, 60 ms/230 VAC 3000 ms, 60 ms/115 VAC ved fuld belastning |
| Holdetid (typ.) | 20 ms/230 VAC 20 ms/115 VAC ved fuld belastning |
| DC-spænding | 12 V |
| Mærkeeffekt | 120 W |
| Mærkestrøm | 10 A |
| Virkningsgrad | 89% |
| Beskyttelse | |
| Overspænding | 14 ~ 17 V Beskyttelsestype: Slukker udgangsspænding, genstart for at gendanne |
| Overbelastning | Fungerer normalt inden for 110 ~ 150 % af nominel udgangseffekt i mere end 3 sekunder og slukker derefter udgangsspændingen >150 % af nominel effekt, konstant strømbegrænsning med auto-genopretning inden for 3 sekunder og slukker udgangsspændingen efter 3 sekunder |
| Funktion | |
| DC OK aktivt signal (maks.) | 60 VDC/0,3 A, 30 VDC/1 A, 30 VAC/0,5 A ohmsk belastning |
| Mekanisk | |
| Kabinet | Metal |
| Mål (mm) | (63 * 125.2 * 113.5)mm |
| Miljø | |
| Overtemperaturbeskyttelse | 95°C ±5°C (TSW : registreret på køleplade til strømkontakt) Beskyttelsestype: Slukker udgangsspænding, genoprettes automatisk når temperaturen falder |
| Temperaturkoefficient | ±0.03%/°C (0 ~ 50°C) |
| Driftstemperatur | -25 ~ +70 °C (se "Nedklassificeringskurve") |
| Opbevaringstemperatur | -40 ~ +85°C |
| Fugtighed | 20 ~ 95 % RF, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
