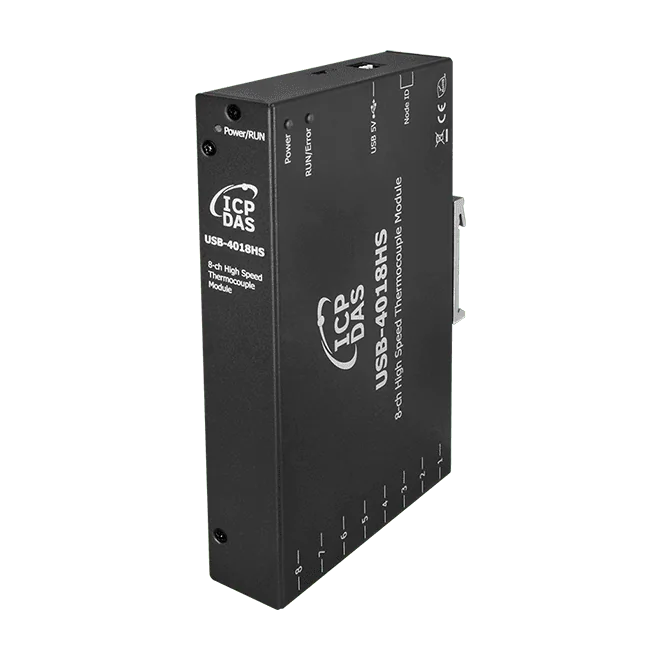

USB-4018HS 8-kanals højhastigheds termoelementindgangsmodul, USB I/O-modul
Busdrevet 8-kanals termoelementindgangsmodul med USB 2.0 Full-Speed-forbindelse, 100 Hz sampling pr. kanal, Modbus RTU-understøttelse og 3000 VDC isolation mellem kanalerne og modulet.
- 8 analoge indgangskanaler til termoelementmåling
- Højhastighedssampling med 100 Hz pr. kanal
- Bred termoelementunderstøttelse: J, K, T, E, R, S, B, N, C, L, M og L(DIN43710)
- Opløsning 0,1 ºC og nøjagtighed ±0,5 ºC
- USB 2.0 Full-Speed (12 Mbps) med strøm fra bussen, ingen ekstern forsyning påkrævet
- 3000 VDC isolation mellem kanalerne og modulet
4.170,21 kr. pr. stk.
| 1-9 stk. | 4.170,21 kr. | |
|---|---|---|
| 10-30 stk. | 3.960,96 kr. | −5 % |
| 31+ stk. | 3.751,70 kr. | −10 % |
Produktinformation "USB-4018HS 8-kanals højhastigheds termoelementindgangsmodul, USB I/O-modul"
USB-4018HS er et 8-kanals højhastigheds termoelementindgangsmodul, der tilsluttes direkte til en pc via USB 2.0 Full-Speed (12 Mbps). Det får strøm fra USB-bussen, så der ikke kræves en ekstern forsyning, og det er velegnet til ingeniører, der har brug for hurtig, isoleret temperaturmåling ved et arbejdsbord, på en testbænk eller i et større pc-baseret system.
Hver kanal accepterer et bredt udvalg af termoelementtyper, herunder J, K, T, E, R, S, B, N, C, L, M og L(DIN43710), og samplerer med 100 Hz pr. kanal med en angivet opløsning på 0,1 ºC og en nøjagtighed på ±0,5 ºC. Indbyggede watchdog-timere, status-LED'er og 3000 VDC isolation mellem kanalerne og modulet bidrager til at beskytte måle-kæden og værtscomputeren.
Drivere leveres til Windows 7/10/11 som USB virtuel COM-port, og Linux (kernel 2.4 eller nyere) understøttes også. Modulet kommunikerer via Modbus RTU. Leveringen omfatter et 1,5 m USB-kabel med ferritkerne og låsbare stik.
Anvendelser
- SMD-samlefabrikation
- Produktion af printkort
- Farmaceutisk industri
- Skofabrikation
- Fødevareindustri
- Generel temperaturmåling i automatisering
| Analoge indgange: | 8 |
|---|---|
| Driftstemperatur: | -25 ~ +75 °C |
| Grænseflade: | USB 2.0 |
| Produkttype: | USB I/O-modul |
| Protokol: | Modbus RTU |
| Strømindgang: | USB-busforsynet |
| Isolation: | 3000 VDC |
Specifikationer
| CPU-modul | |
|---|---|
| Watchdog-timer | 1 Hardware-watchdog (1,6 sekunder) 1 Software-watchdog (Programmerbar) |
| Isolation | |
| Intra-modul isolation | Ja, 3000 VDC |
| LED-indikatorer | |
| Status | PWR: Gul for normal drift Error: Rød for fejlindikator |
| Analogindgang | |
| Kanaler | 8 |
| Type | Termoelement: J, K, T, E, R, S, B, N, C, L, M, L(DIN43710) |
| Opløsning | 0.1ºC |
| Nøjagtighed | ±0.5ºC |
| Samplingshastighed | 100Hz (pr. kanal) |
| USB | |
| Specifikation | USB 2.0 fuld hastighed (12 Mbps) |
| Driver | USB virtuel COM-portdriver til Windows 7/10/11 Linux OS (kerne 2.4 eller nyere version) |
| Protokol | Modbus RTU |
| Strøm | |
| Forbrug | 0,17 W maks. |
| Mekanisk | |
| Mål (mm) | 113 x 169 x 29 (W x L x H) |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -40 ~ +85 °C |
| Fugtighed | 10 ~ 95% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
Downloads
Login
Tilbehør
ASO-0015 er et valgfrit vægbeslag til moduler med metalkabinet og en kabinetbredde på 28 mm. Det giver mulighed for at montere modulet på væg eller i panel uden DIN-skinne, hvilket passer til installationer, hvor pladsen på skinnen er begrænset, eller hvor monteringsfladen er plan.Sættet indeholder to vægbeslag og seks skruer, så alt det nødvendige til fastgørelsen følger med i én pakke. Beslagets mål er angivet af producenten i millimeter.Sættet er RoHS- og WEEE-certificeret. Kontroller kabinetbredden på dit modul før bestilling, da dette tilbehør kun er designet til størrelsen 28 mm.AnvendelserVægmontering af metalkabinetmoduler med 28 mm bredde i styreskabe og panelerInstallationer, hvor DIN-skinnemontering ikke er praktisk
ASO-0023 er et valgfrit vægbeslag til moduler med et 44 mm bredt metalkabinet. Det gør det muligt at montere et kompatibelt modul på en væg eller et panel uden DIN-skinne, hvilket passer til installationer, hvor skinnemontering ikke er praktisk.Sættet indeholder to vægbeslag og seks skruer, så alt det nødvendige til fastgørelsen er inkluderet. Det er et tilbehør og skal bestilles separat fra det modul, det er beregnet til.Produktet er angivet som RoHS- og WEEE-kompatibelt. Kontroller kabinetbredden på dit modul mod 44 mm-specifikationen, inden du bestiller.AnvendelserVægmontering eller panelmontering af moduler med 44 mm bredt metalkabinet
ASO-0057 er et vægmonteringskit til montering af USB-4018HS-seriens moduler i metalkabinet på en væg. Det er designet til at holde to metalkabinetmoduler med en kabinetlængde på 153 mm, så to enheder kan fastgøres sammen som én installation.Kittet indeholder to vægbeslag og otte skruer. Det er registreret som RoHS- og WEEE-kompatibelt og er beregnet til ingeniører, der har brug for en enkel mekanisk fastgørelse af USB-4018HS-dataopsamlingshardware i et skab eller på en udstyrsvæg.Vælg ASO-0057, når du har brug for et tilbehør tilpasset metalkabinettets størrelse på 153 mm og ikke et generisk beslag. Kontrollér kabinetlængden på dine moduler, før du bestiller, da kittet kun er specificeret til denne kabinetstørrelse.AnvendelserVægmontering af to USB-4018HS-moduler i metalkabinet
ASO-0059 er et valgfrit vægbeslag til USB-4018HS-serien. Det er designet til moduler i et metalkabinet med en bredde på 153 mm, og giver en enkel måde at fastgøre enheden på en væg frem for at montere den på en panel- eller DIN-skinne.Beslaget leveres med alt, der er nødvendigt til fastgørelsen:Ét vægbeslagFire skruerASO-0059 er RoHS- og WEEE-certificeret. Kontrollér kabinetbredden på dit modul mod specifikationen på 153 mm, inden du bestiller.AnvendelserVægmontering af et USB-4018HS-modul i metalkabinet med en bredde på 153 mm
Lignende produkter

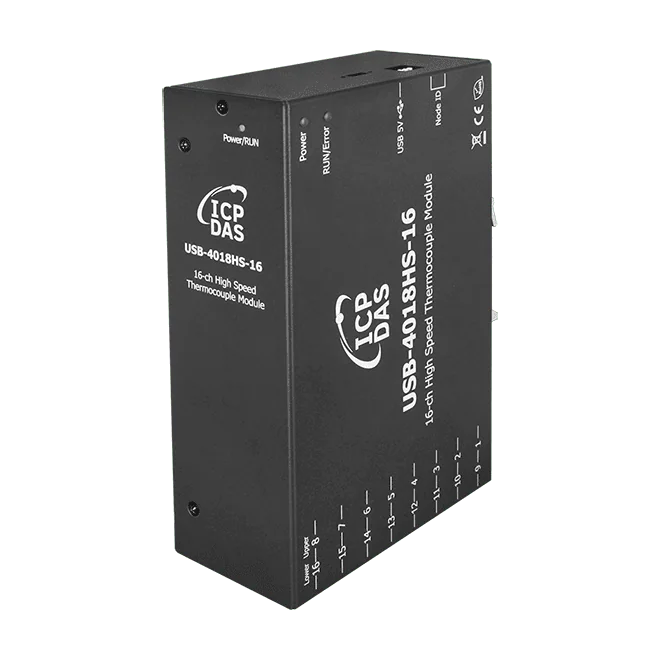

USB-4018HS-16 er et USB-tilsluttet termoelementmålemodul til ingeniører, der har brug for 16 kanaler med temperaturdata på en pc uden et dedikeret datakortsystem. Modulet er busforsynet, så der ikke kræves en separat strømforsyning, og det understøtter termoelementtyperne J, K, T, E, R, S, B, N, C, L, M og L (DIN43710).Hver kanal udfører automatisk koldlodskompensation med en angivet opløsning på 0,1ºC og en nøjagtighed på ±0,5ºC. Hver kanal samples med 100 Hz, og 3000 VDC intern isolation adskiller modulets interne kredsløb. Modulet konfigureres via USB-4000-serien Utility, som gør det muligt at opsætte og teste uden at skrive kode.Et 1,5 m låsbart USB-kabel med ferritkerne følger med denne bestillingskode. Modulet bruger Modbus RTU-protokollen over sin virtuelle USB-COM-port, og driveren leveres til Windows 7/10/11 og Linux (kernel 2.4 eller nyere).AnvendelsesområderSMD-samlefabrikationFremstilling af printkortFodtøjsproduktionFarmaceutisk industriFødevareindustrienGenerel temperaturmåling i industrielle miljøer
