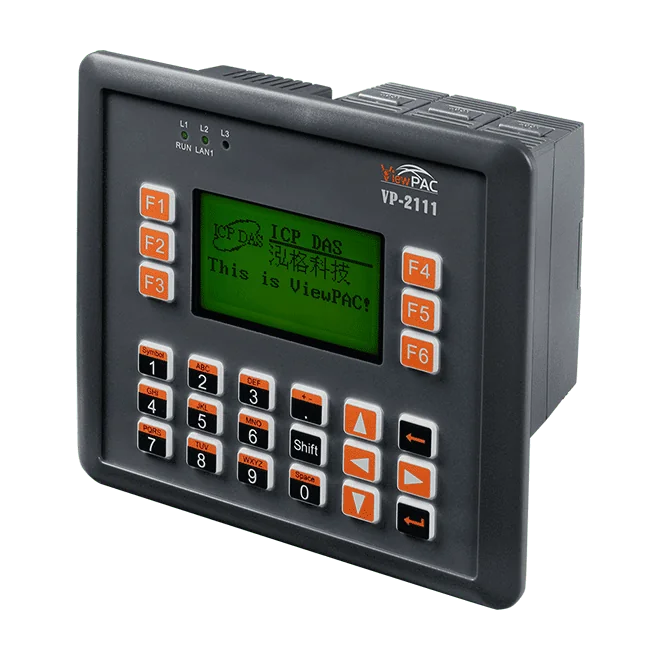

VP-2111 ViewPAC med MiniOS7, 3 I/O-slots og STN LCD-display
VP-2111 CR kombinerer en PAC, grafisk display og 24-tasters gummitastatur i én enhed med en 80186-CPU, MiniOS7 og tre slots til I-8K- og I-87K-I/O-moduler.
- 80186-CPU på 80 MHz, der kører det DOS-lignende indlejrede operativsystem MiniOS7
- Tre slots til højprofil I/O-moduler i I-8K- og I-87K-serien
- STN 128x64 punktmatrix-LCD med engelske og forenklede kinesiske skrifttyper
- 24-tasters gummitastatur, summer og frontpanel med IP65-klassificering
- Én 10/100 Base-TX Ethernet-port samt RS-232, RS-485 og RS-232/RS-485-porte
- Modbus-bibliotek medfølger, med udviklingsværktøj til C-sprog
Denne vare prissættes pr. ordre. Send os det ønskede antal, så svarer vi med pris og leveringstid.
Bed om tilbud
Produktinformation "VP-2111 ViewPAC med MiniOS7, 3 I/O-slots og STN LCD-display"
VP-2111 CR er en vægmonteret ViewPAC, der samler styringslogik, en lokal operatørgrænseflade og I/O-udvidelse i én enhed. Den er den engelske og forenklede kinesiske version af standard VP-2111 med en 80186-CPU på 80 MHz og det indlejrede operativsystem MiniOS7, som producenten angiver starter på 0,4 til 0,8 sekunder.
Enheden har tre slots til højprofilmoduler i I-8K- og I-87K-serien, der dækker digitale, analoge, tæller/frekvens- og motion control-funktioner. Dens STN LCD, 24-tasters gummitastatur og frontpanel med IP65-klassificering gør det muligt for operatører at arbejde med maskinen lokalt. En ingeniør vil vælge den, hvor der ellers ville være brug for en separat HMI og PLC, da den reducerer systemomkostninger og pladsbehov i skabet.
Software udvikles i C, og et Modbus-bibliotek medfølger. Programmer kan indlæses via RS-232 eller Ethernet, og enheden tilbyder indbygget hardwarediagnostik og 64 MB NAND-flash til datalagring.
Anvendelser
- Lokale operatørpaneler, der kombinerer HMI- og PLC-funktioner
- Vægmonterede maskinstyringspaneler med I-8K- eller I-87K-I/O-udvidelse
- Erstatning af separate HMI- og PLC-løsninger for at reducere omkostninger og pladsbehov i skabet
| Driftstemperatur: | -15 ~ +55 °C |
|---|---|
| Grænseflade: | Ethernet, RS-232, RS-485 |
| Montage: | Væg |
| Porte: | 4 |
| Produkttype: | PAC |
| Protokol: | Modbus |
| Strømindgang: | +10 ~ 30 VDC |
| Isolation: | 1 kV (strøm), 2500 VDC (RS-485) |
Specifikationer
| Software | |
|---|---|
| OS | MiniOS7 |
| Udvikling | C-sprog |
| CPU-modul | |
| CPU | 80186 eller kompatibel, 16-bit og 80 MHz |
| 64-bit hardware-serienummer | Ja |
| EEPROM | 16 KB |
| Flash | 512 KB |
| NAND Flash | 64 MB |
| NVRAM | 31 bytes |
| SRAM | 768 KB SDRAM, 512 KB dobbelt batteribackup SRAM |
| Realtidsur | Angiver sekunder, minutter, timer, datoer, ugedag, måned, år |
| Watchdog-timer | Ja |
| Display | |
| Type | STN, 128x64 punktmatrix-LCD |
| Tekstskrifttype | Engelsk + forenklet kinesisk |
| LED-indikatorer | |
| Status | 1 x System, 1 x Power, 1 x Ethernet/3 x Programmerbar |
| I/O-udvidelse | |
| I/O-type | I-8K, I-87K-serien |
| Slots | 3 |
| HMI | |
| Summer | Ja |
| Gummitastatur | 24 |
| Ethernet | |
| Porte | 1 x RJ-45, 10/100 Base-TX |
| COM-porte | |
| Porte | 1 x RS-232, 1 x RS-485 (2500 VDC galvanisk isoleret), 1 x RS-232/RS-485 |
| Strøm | |
| Indgangsområde | +10 ~ 30 VDC (1 kV isoleret) |
| Forbrug | 6.0 W |
| Mekanisk | |
| Mål (mm) | 182 x 158 x 125 (W x L x H) |
| Installation | Vægmontering |
| Kapslingsklasse | Frontpanel: IP65 |
| Vægt | 635 g |
| Miljø | |
| Driftstemperatur | -15 ~ +55 °C |
| Opbevaringstemperatur | -30 ~ +80 °C |
| Fugtighed | 5 ~ 90 % RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
