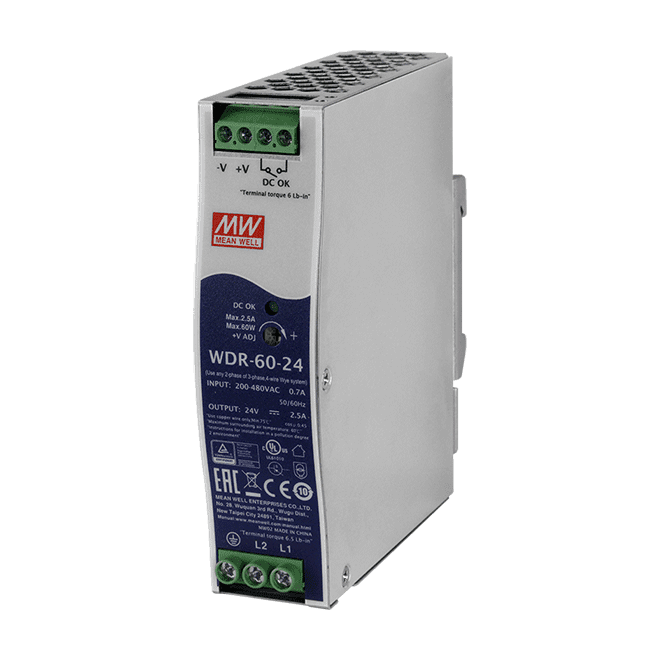

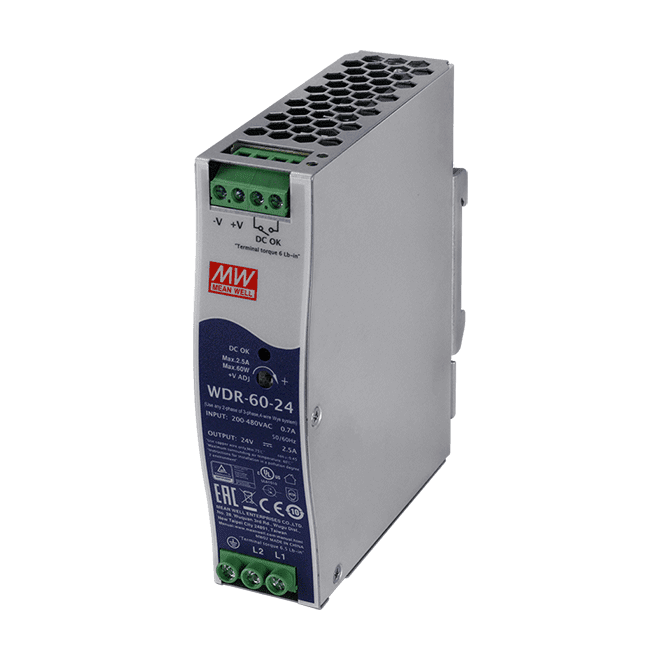

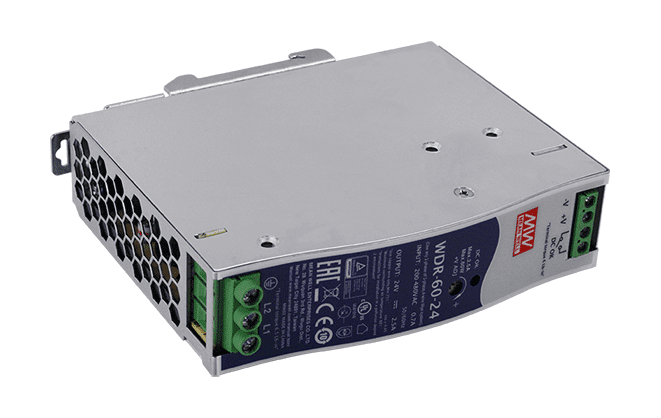

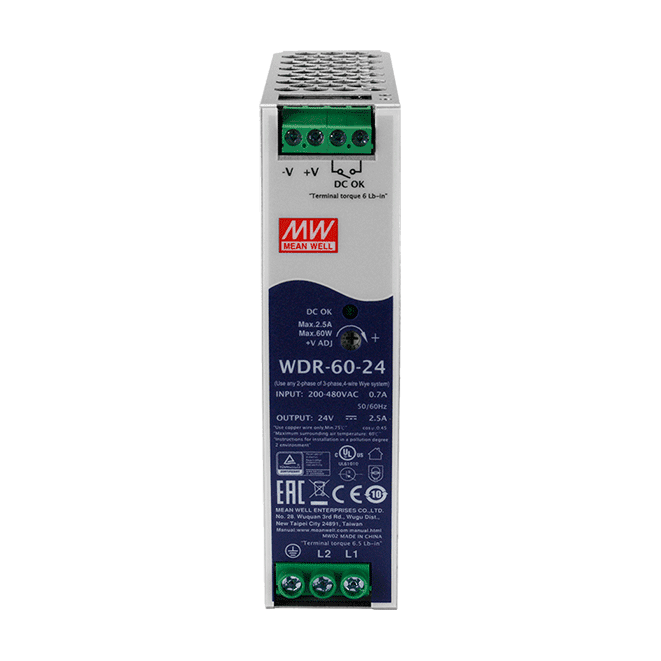

WDR-60-24 DIN-skinnestrømforsyning, 180~550 VAC til 24 VDC/2,5 A, 60 W
60 W DIN-skinnestrømforsyning med ultrabred 180~550 VAC-indgang til enkelt- eller 2-fasesystemer, der leverer 24 VDC/2,5 A i et driftsområde på -30 ~ +85 °C.
- 180 ~ 550 VAC ultrabred indgang til enkeltfase- eller 2-fasesystemer
- 60 W nominel effekt, 24 VDC ved 2,5 A, 89 % virkningsgrad
- Slankt 32 mm metal-DIN-skinnehus med køling ved fri luftkonvektion
- Driftstemperatur -30 ~ +85 °C, med nedregulering over +60 °C
- 4,7 KVac I/O-isolation (forstærket) og overspændingskategori III
- Beskyttelse mod kortslutning, overbelastning, overspænding og overtemperatur
575,51 kr. pr. stk.
| 1-9 stk. | 575,51 kr. | |
|---|---|---|
| 10-30 stk. | 553,08 kr. | −4 % |
| 31+ stk. | 545,61 kr. | −5 % |
Produktinformation "WDR-60-24 DIN-skinnestrømforsyning, 180~550 VAC til 24 VDC/2,5 A, 60 W"
WDR-60-24 CR er en 60 W DIN-skinnestrømforsyning til industrielle tavler, hvor netforsyningen varierer kraftigt. Dens 180 ~ 550 VAC-indgang passer til enkeltfase- eller 2-fasesystemer, så én enhed kan dække et bredt spektrum af forsyningsforhold uden separate varianter for hver spænding.

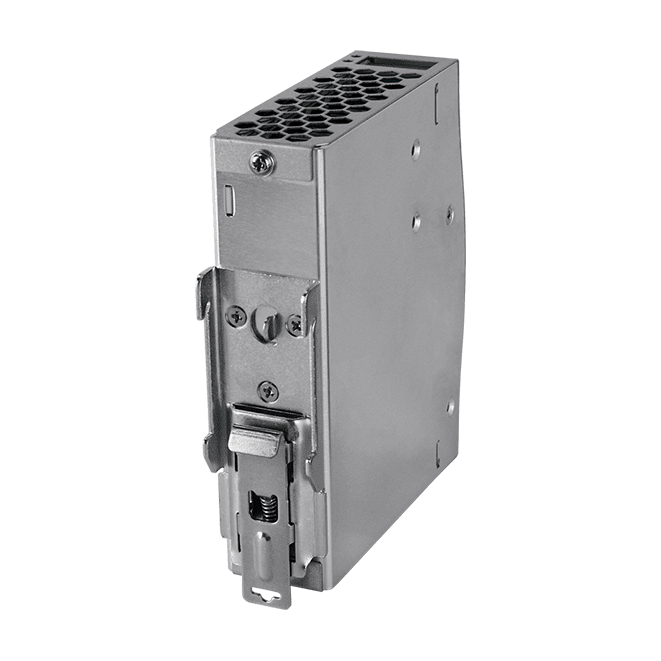

Det 32 mm slanke metalhus monteres på TS-35/7.5- eller TS-35/15-skinner og køles af fri luftkonvektion. 24 VDC-udgangen kan justeres mellem 31 ~ 37 V, og der findes en DC OK-relækontakt til signalering af udgangsstatus samt beskyttelse mod kortslutning, overbelastning, overspænding og overtemperatur. Enheden er klassificeret til overspændingskategori III.
Den forstærkede I/O-isolation på 4,7 KVac og spændingstolerancen på ±1,0 % gør den til et praktisk valg til automatiseringsudstyr, overvågning og telekommunikation. Drift er specificeret op til +85 °C med nedregulering over +60 °C, og den er desuden klassificeret til drift i 2000 m højde.
Anvendelser
- Industriel automatisering
- Overvågning
- Telekommunikation
| Product type: | Power supply |
|---|---|
| Isolation: | 4.7 KVac |
| Power input: | 180 ~ 550 VAC |
| Operating temperature: | -30 ~ +85 °C |
| Mounting: | DIN-rail |
| Housing: | Metal |
Specifikationer
| Sikkerhed | |
|---|---|
| Standard | UL61010 godkendt, EN61558-2-16, EAC TP TC 004 godkendt; design jf. GL og EN60204-1 (på forespørgsel) |
| EMC | |
| Standard | Overholder EN55011, EN55032 (CISPR32), EN61204-3 klasse B, EN61000-3-2 klasse A, EN61000-3-3 EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55024, EN55035, EN61000-6-2, EN61204-3, tung industri, kriterium A |
| Indgang | |
| Spændingsområde | 180 ~ 550 VAC 254 ~ 780 VDC |
| Frekvensområde | 47 ~ 63 Hz |
| Indkoblingsstrøm (typ.) | KOLDSTART 30 A/230 VAC 50 A/400 VAC |
| Lækstrøm | <2 mA / 530 VAC |
| Udgang | |
| Rippel og støj (maks.) | 150 mVp-p |
| Spændingsjusteringsområde | 31 ~ 37 V |
| Spændingstolerance | ±1.0% |
| Linearitet | ±0.5% |
| Lastregulering | ±0.5% |
| Opsætning, stigetid | 1000 ms, 70 ms, 20 ms/400 VAC 2000 ms, 70 ms, 10 ms/230 VAC ved fuld belastning |
| DC-spænding | 24 V |
| Mærkeeffekt | 60 W |
| Mærkestrøm | 2.5 A |
| Virkningsgrad | 89% |
| Beskyttelse | |
| Overspænding | 31 ~ 37 V Beskyttelsestype: Nedlukning af udgangsspænding, genstart for at gendanne |
| Overbelastning | 105 ~ 135 % nominel udgangseffekt Beskyttelsestype: Konstant strømbegrænsning, genopretter automatisk når fejltilstanden fjernes |
| Funktion | |
| DC OK aktivt signal (maks.) | 30V/1A resistiv |
| Mekanisk | |
| Kabinet | Metal |
| Mål (mm) | (32 * 125.2 * 102) mm |
| Miljø | |
| Driftstemperatur | -30 ~ +85°C |
| Opbevaringstemperatur | -40 ~ +85°C |
| Fugtighed | 20 ~ 90 % RF, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
