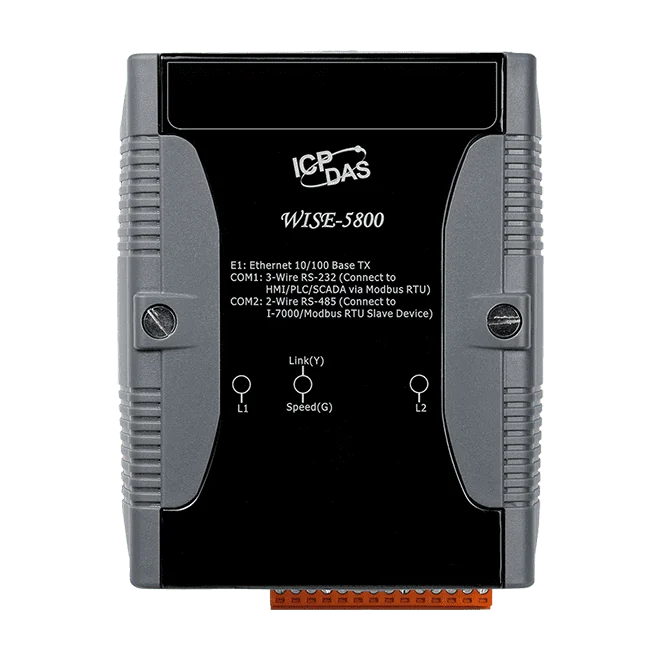

WISE-5800 Webkonfigureret I/O-controller til Modbus RTU- og DCON-enheder
Browserkonfigureret WISE-controller med IF-THEN-ELSE-logik, XW-Board I/O-udvidelse og understøttelse af op til 16 I-7000-moduler eller 10 Modbus RTU-slaveenheder.
- Browserbaseret konfiguration uden behov for ekstra softwareværktøj
- IF-THEN-ELSE-logik med understøttelse af 36 regler
- XW-Board I/O-udvidelsesbus til D/I-, D/O-, A/D- og D/A-funktioner
- Understøtter op til 16 I-7000 fjern-I/O-moduler eller 10 Modbus RTU-slaveenheder
- Modbus TCP- og Modbus RTU-protokoller til SCADA-integration
- microSD-datalogger med hændelsesudløst eller periodisk registrering og filoverførsel via FTP eller e-mail
Denne vare prissættes pr. ordre. Send os det ønskede antal, så svarer vi med pris og leveringstid.
Bed om tilbud
Produktinformation "WISE-5800 Webkonfigureret I/O-controller til Modbus RTU- og DCON-enheder"
WISE-5800 CR er en webkonfigureret controller til fjernstyret logik og overvågning. Styrelogikken opsættes via de indbyggede websider i en browser, så der ikke kræves et separat softwareværktøj, og der er ingen konventionel programmering involveret. IF-THEN-ELSE-regler, timere, skemaer og opskrifter konfigureres alle på denne måde.
Enheden udvider sine I/O via en XW-Board-udvidelsesbus til digitale og analoge kanaler, og den kan også styre fjern-I/O fra I-7000-serien (op til 16 moduler) eller Modbus RTU-slaveenheder (op til 10). Dette giver ingeniører mulighed for at kombinere I/O-typer og leverandører, så de passer til applikationen.
Til overordnede systemer understøtter controlleren Modbus TCP og Modbus RTU for ligetil SCADA-integration. En indbygget microSD-datalogger registrerer I/O-værdier ved en hændelsesudløser eller med faste intervaller, og filerne kan sendes via FTP eller e-mail uden SSL.
- Typiske anvendelsesområder omfatter bygnings-, fabriks- og maskinautomation.
- Egnet til fjernvedligeholdelse og fjerndiagnose eller test af udstyr.
Anvendelser
- Bygningsautomation
- Fabriksautomation
- Maskinautomation
- Fjernvedligeholdelse
- Fjerndiagnose og testudstyr
| Driftstemperatur: | -25 ~ +75 °C |
|---|---|
| Grænseflade: | Ethernet, RS-232, RS-485 |
| Montage: | DIN-skinne |
| Porte: | 3 |
| Produkttype: | I/O-controller |
| Protokol: | Modbus RTU, Modbus TCP |
| Strømindgang: | 12 ~ 48 VDC |
| Isolation: | Ikke-isolerede COM-porte |
Specifikationer
| Software | |
|---|---|
| Protokol | • Modbus TCP og Modbus RTU • FTP-klient • CGI-kommando (afsendelse) • Aktiv I/O (Modbus TCP-master) |
| Funktion | • Webgrænseflade til konfiguration • HVIS-SÅ-ELLERS-logik (36 regler understøttes) • Overvågning og styring af I/O-kanaler • Timerfunktion (12 sæt understøttes) • Tidsplanfunktion (12 sæt understøttes) • Dataloggerfunktion (1 sæt understøttes) • Intern registerfunktion (48 sæt understøttes) • Opskriftsfunktion (12 sæt understøttes) • Afsendelse af e-mail uden SSL • SNTP-tidssynkronisering |
| CPU-modul | |
| CPU | 16-bit CPU (80 MHz) |
| Lagerudvidelse | Understøtter 1G/2G/4G/8G/16G/32G microSD-kort |
| LED-indikatorer | |
| Status | 1 x Systemstatus 1 x MicroSD-kortstatus 1 x Ethernet-linkstatus |
| I/O-udvidelse | |
| I/O-type | XW-board |
| Understøttelse af fjernmoduler | I-7000-seriens modul Modbus RTU slave-modul |
| Ethernet | |
| Porte | RJ-45 x 1, 10/100 Base-TX (autonegotiering, automatisk MDI/MDI-X, LED-indikatorer) |
| COM-porte | |
| Porte | COM 1: RS-232 (TxD, RxD, RTS, CTS, GND), ikke isoleret, Hastighed: maks. 115200 bps COM 2: RS-485 (Data+, Data-) med intern self-tuner ASIC; ikke isoleret, Hastighed: maks. 115200 bps |
| Strøm | |
| Beskyttelse mod omvendt polaritet | Ja |
| Indgangsområde | 12 ~ 48 VDC |
| Redundante strømindgange | Ja |
| Forbrug | 2.0 W |
| Mekanisk | |
| Mål (mm) | 91 × 123 × 52 (W x H x D) |
| Installation | DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -30 ~ +80 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
