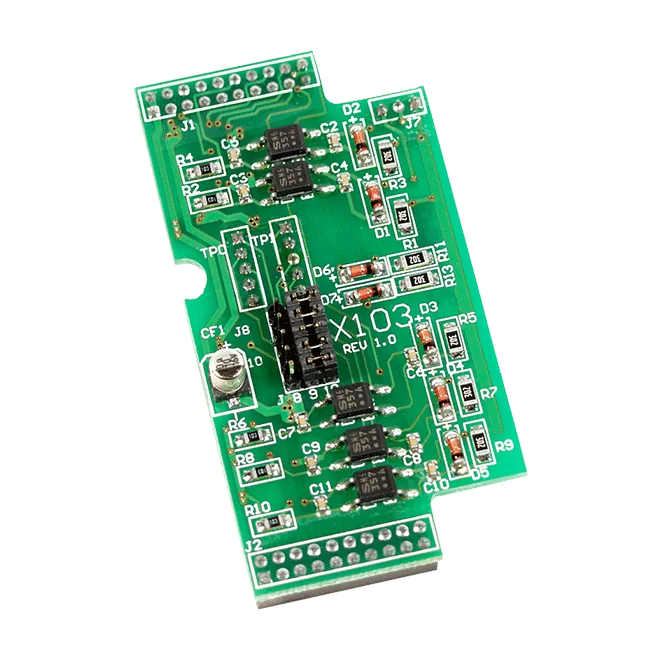

X103 X-Board 7-kanals isoleret digital indgangsmodul til I-7188XC

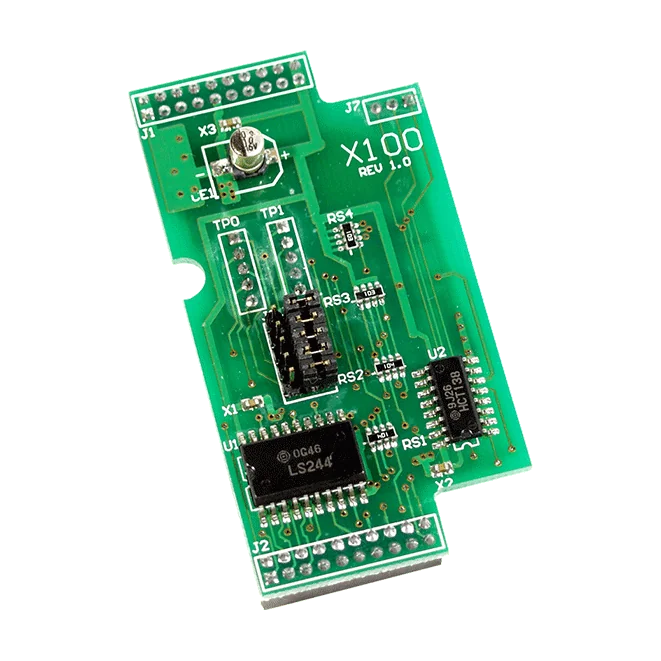

X100 tilføjer otte ikke-isolerede digitale indgangskanaler til en kompatibel µPAC-styring. Den er designet til I-7188XC, så ingeniører, der har brug for ekstra binære indgange på den platform, kan montere den direkte uden en separat I/O-enhed.Hver kanal registrerer en ON-tilstand fra 3,5 til 30 VDC og en OFF-tilstand ved maks. 1 VDC. Printet optager 0,3 W og måler 38 mm x 64 mm. Det arbejder ved -25 til +75 °C og er specificeret til 5 til 90 % luftfugtighed, ikke-kondenserende.Der kan kun monteres én X-board på hver µPAC, så planlæg slotfordelingen, inden du bestiller. Da indgangene ikke er isolerede, skal du kontrollere ledningsføringen op mod dit systemdesign.AnvendelserUdvidelse af digitale indgange til I-7188XC-styringen

X111 er et 13-kanals ikke-isoleret digitalt output X-board til udvidelse af den digitale udgangskapacitet på kompatible I-7188- og uPAC-controllere. Dens open collector TTL-udgange er velegnede til at skifte eksterne laster med en rating på op til +30 VDC og 100 mA pr. kanal.X111 er designet til I-7188XB-, I-7188XG-, I-7188EX-, I-7188EG- og uPAC-7186EX-serien. Hver uPAC accepterer kun ét X-board, så X111 er et praktisk valg, når der på en understøttet controller kræves en enkelt 13-kanals digital udgangsblok. Printet måler 38 mm x 64 mm og er specificeret til en driftstemperatur på -25 ~ +75 °C.13 digitale udgangskanaler uden isolationOpen collector, TTL-type udgangeLastspænding op til +30 VDC og laststrøm på 100 mAKompatibel med I-7188XB-, I-7188XG-, I-7188EX-, I-7188EG- og uPAC-7186EX-serierneAnvendelserDigital udgangsudvidelse for understøttede I-7188- og uPAC-controllereSkift af eksterne laster med op til +30 VDC og 100 mA pr. kanal

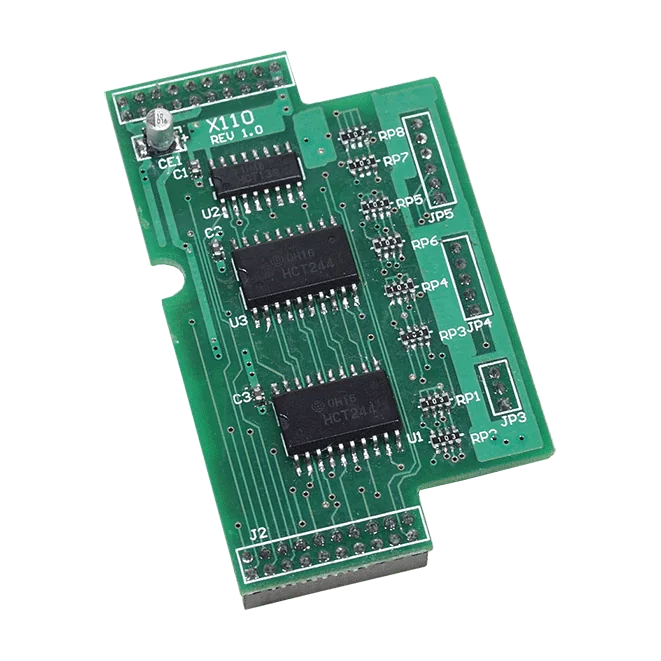

Den X110 CR er et ikke-isoleret digitalt indgangs-X-board med 14 kanaler, der tilføjer 14 digitale indgangskanaler til kompatible I-7188- og uPAC-7186EX-serie-controllere. Hver kanal læser et ON-niveau fra 3,5 ~ 30 VDC og et OFF-niveau på maks. 1 VDC.Den er designet til I-7188XB, I-7188XG, I-7188EX, I-7188EG og uPAC-7186EX-serien. Der kan kun monteres ét X-board på hver uPAC, så den er velegnet til designs, der kræver en kompakt digital indgangsudvidelse på én controller.Dækker ON-området 3,5 ~ 30 VDC og OFF-niveau på maks. 1 VDC til direkte signalaflæsningDriftsområde på -25 ~ +75 °C, med opbevaring fra -40 ~ +80 °CKompakt fodaftryk på 38 mm x 64 mmAnvendelserDigital indgangsudvidelse på kompatible I-7188- og uPAC-7186EX-serie-controllereAflæsning af ON/OFF-statussignaler i området 3,5 ~ 30 VDC

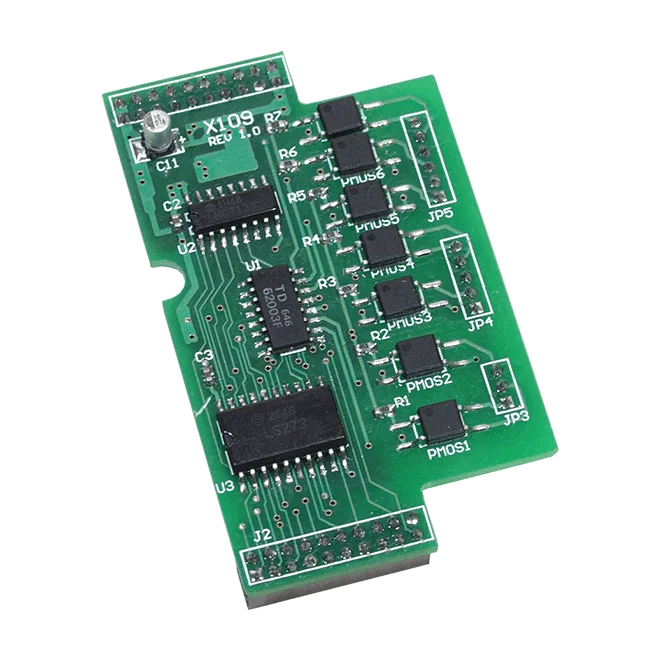

X109 tilføjer syv PhotoMos-relæudgange til understøttede I-7188- og uPAC-7186EX-serie-styringer. Hver kanal er en Form A-kontakt, så ingeniører kan skifte eksterne kredsløb direkte fra styringen.PhotoMos-koblingen giver hurtig drift med lav lækstrøm. Kilden angiver en tilkoblingstid på 0,23 ms, en frigivelsestid på 0,04 ms og en lækstrøm på 1 uA, med 1500 VAC isolation. Kortet er dimensioneret til 350 V ved 100 mA og arbejder fra -25 til +75 °C.Kompatible værter er I-7188XB-, I-7188XG-, I-7188EX-, I-7188EG- og uPAC-7186EX-serierne. Der kan kun monteres ét X-board i hver µPAC, så planlæg styringens slotfordeling, før X109 specificeres.AnvendelserSkift af eksterne laster fra I-7188XB-, I-7188XG-, I-7188EX-, I-7188EG- og uPAC-7186EX-serie-styringerTilføjelse af isolerede relæudgange til eksisterende PAC-baserede styresystemer

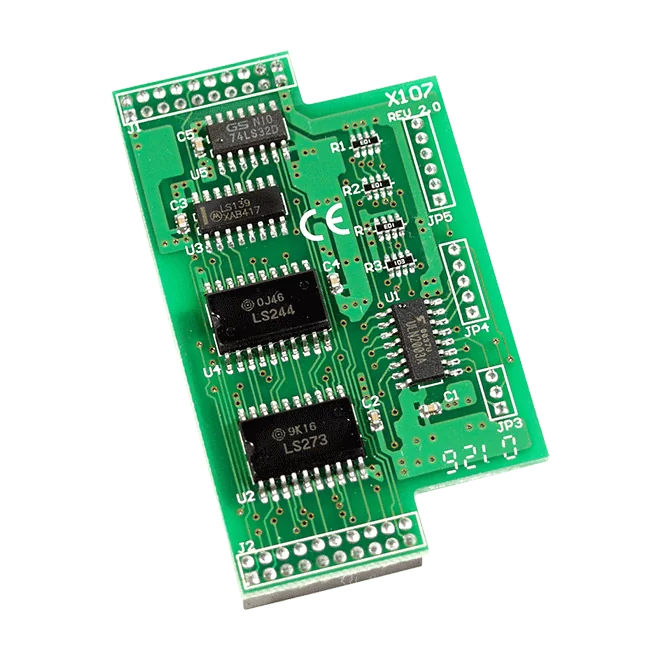

X107 CR tilføjer seks digitale indgange og syv digitale udgange til kompatible I-7188- og uPAC-7186EX-controllere via et plug-in X-board. Det egner sig til projekter, hvor der er behov for ekstra diskrete signaler uden at ændre selve controlleren.De digitale indgange accepterer et ON-niveau på 3,5 ~ 30 VDC og et OFF-niveau på maks. 1 VDC. De syv udgange er open collector af TTL-typen med en belastningsspænding på op til +30 VDC og en belastningsstrøm på 100 mA pr. kanal. Både ind- og udgangssiden er ikke-isolerede.Hver µPAC accepterer kun ét X-board, så planlæg slot-allokeringen, når du specificerer et system. Modulet bruger 0,3 W og måler 38 mm x 64 mm, med et driftsområde på -25 ~ +75 °C.AnvendelserTilføjelse af diskrete indgange og udgange til kompatible I-7188-serie controllereUdvidelse af digital I/O på uPAC-7186EX-serie controllere

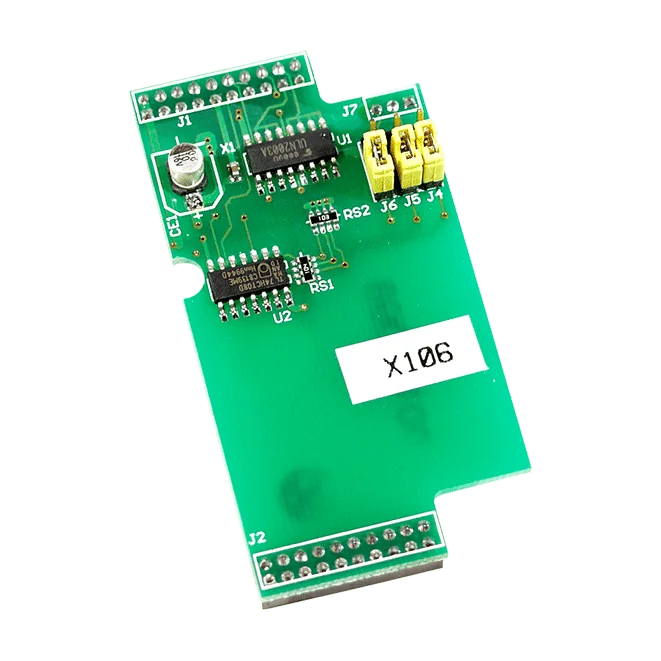

X106 er et X-board, der tilføjer digital I/O til I-7188XC µPAC'en. Det har tre ikke-isolerede digitale indgangskanaler og to ikke-isolerede digitale udgangskanaler, så ét board dækker både signalaflæsning og skift på styringen.En jumper vælger, om kanalerne fungerer som digitale indgange eller udgange, så boardet kan konfigureres efter applikationen. Digitale indgange accepterer 3,5 ~ 30 VDC som ON og læses som OFF ved maks. 1 VDC. Digitale udgange driver laster op til +30 VDC ved 250 mA.Hver µPAC accepterer kun ét X-board, så X106 er bedst egnet til projekter, hvor I-7188XC har brug for en kompakt, lavEffekts I/O-udvidelse i denne størrelse (38 mm x 64 mm, 0,3 W), som kan køre ved -25 ~ +75 °C.Tre ikke-isolerede digitale indgange med ON-niveau på 3,5 ~ 30 VDCTo ikke-isolerede digitale udgange, last op til +30 VDC og 250 mAJumper vælger funktionen digital indgang eller digital udgangDesignet til I-7188XC µPAC; ét X-board pr. µPACDriftstemperatur -25 ~ +75 °C, opbevaringstemperatur -40 ~ +80 °CAnvendelserTilføjelse af digitale indgangs- og udgangspunkter til en I-7188XC µPAC

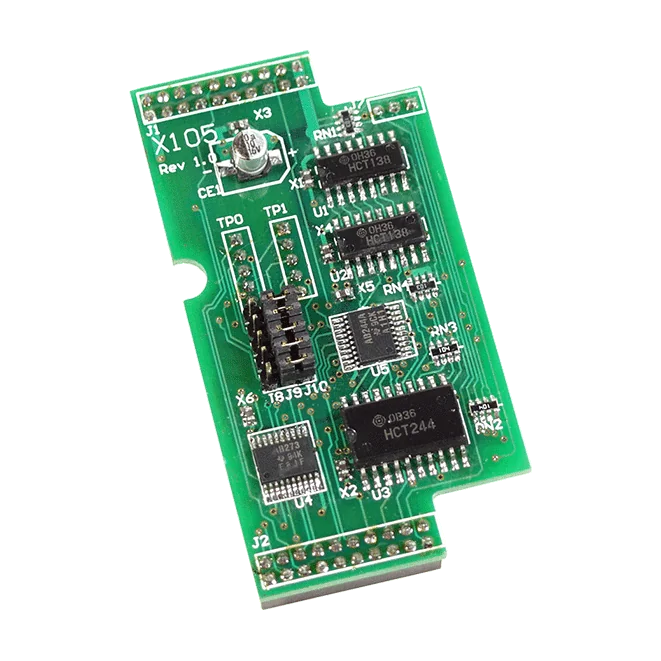

X105 tilføjer otte programmerbare digitale kanaler til I-7188XC. Hver kanal kan konfigureres som digital indgang eller digital udgang, så ét kort kan dække begge roller, alt efter applikationens behov.På indgangssiden accepterer kanalerne et ON-niveau på 3,5 ~ 30 VDC og læses som OFF ved maks. 1 VDC. Udgangene har TTL-niveau. Kanalerne er ikke galvanisk isolerede, så kortet egner sig til designs, hvor galvanisk adskillelse ikke kræves på I/O-siden.Hver µPAC accepterer kun ét X-board, så X105 er en enkel måde at tilføje digital I/O til en I-7188XC. Det forbruger 0,3 W, måler 38 mm x 64 mm og er specificeret til et driftsområde på -25 ~ +75 °C.AnvendelserTilføjelse af digitale indgange eller udgange til en I-7188XC-styring

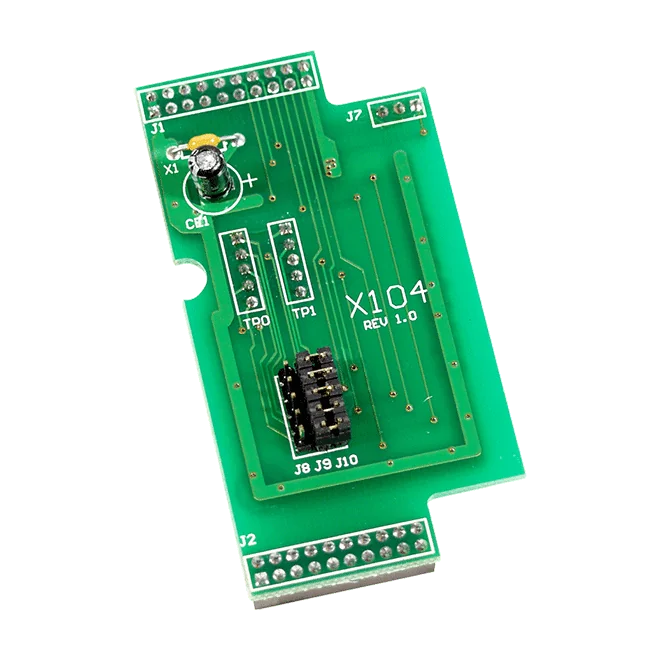

X104 er et X-board, der tilføjer otte ikke-isolerede digitale kanaler til en I-7188XC-controller. Hver kanal kan indstilles i software som digital indgang eller digital udgang, så ét board kan tilpasses den signalblanding, din applikation kræver.X-boards i denne serie passer til I-7188XA, I-7188XB, I-7188XC, I-7188XG, I-7188EG, I-7188EX og uPAC-7186EX-serierne. Hver µPAC accepterer kun ét X-board, så planlæg antallet af I/O pr. controller derefter. X104 er angivet til brug med I-7188XC.Med et effektforbrug på 0,3 W, et kompakt fodaftryk på 38 mm x 64 mm og et driftsområde på -25 ~ +75 °C passer X104 til kompakte styreskabe. Modulet er WEEE-certificeret.AnvendelserTilføjelse af digitale indgange og udgange til et I-7188XC-baseret styresystem

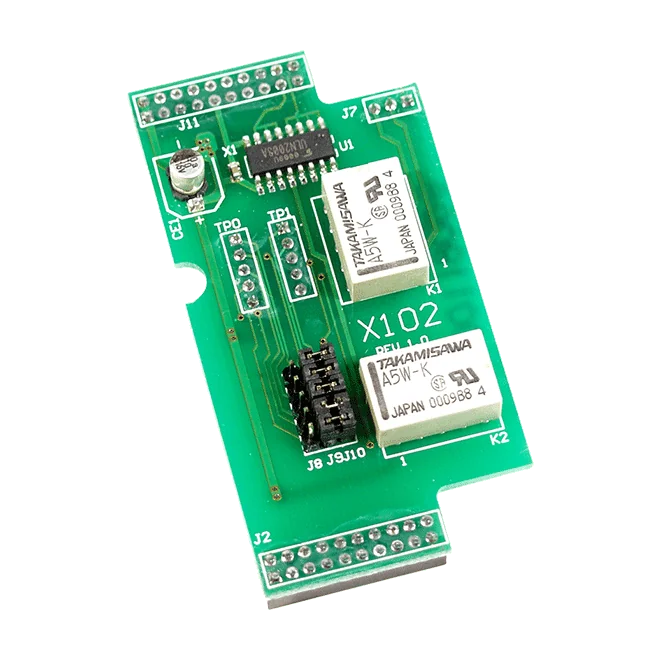

Med X102 tilføjes to relæudgange til en I-7188XC-controller via dens X-board-grænseflade. Hver kanal er en Form C-kontakt, så ingeniører kan koble eksterne laster fra PAC'en uden separat relæhardware.Kontakterne er dimensioneret til 220 VDC eller 250 VAC ved 2 A, med aktiverings- og slipptider på 6 ms hver. De kildedata der er angivet, viser typisk elektrisk levetid på 500.000 operationer ved 30 VDC/1 A og 100.000 operationer ved 125 VAC/0,5 A, hvilket er nyttigt ved estimering af levetid for skiftende drift.Kortet måler 38 mm x 64 mm og er dimensioneret til en driftstemperatur på -25 ~ +75 °C. Kun ét X-board kan monteres på hver controller, så planlæg systemets I/O-konfiguration, inden du bestiller.AnvendelserSkift af eksterne laster fra en I-7188XC-controller

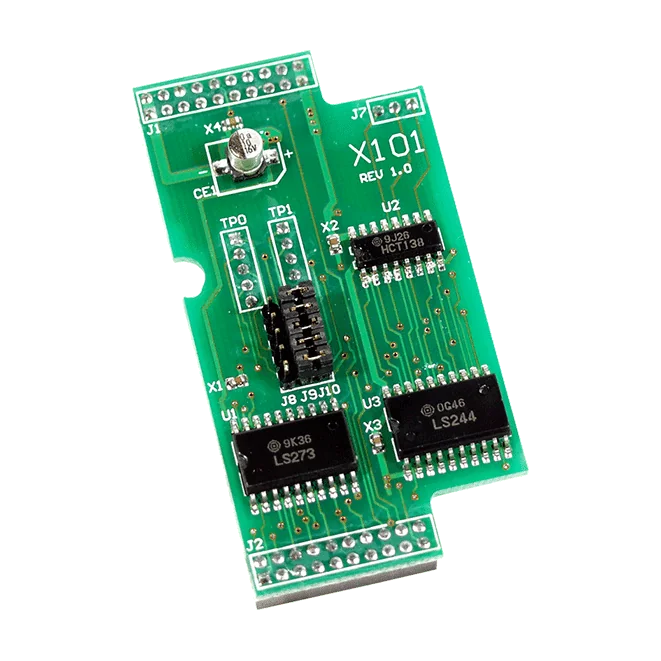

X101 tilføjer otte TTL-niveau digitale outputs til en I-7188XC-styring via X-board-grænsefladen. Outputs er ikke-isolerede og dimensioneret til 64 mA belastningsstrøm, hvilket egner sig til direkte skift af de signaler, en ingeniør skal styre fra styringen.Hver µPAC accepterer kun ét X-board, så X101 er måden at tilføje otte digitale outputs til én enkelt I-7188XC. Modulet trækker 0,4 W og måler 38 mm x 64 mm.X101 er specificeret til et driftsområde på -25 ~ +75 °C, med opbevaring fra -40 ~ +80 °C og 5 ~ 90 % luftfugtighed, ikke-kondenserende. Det er opført med WEEE-certificering.AnvendelserTilføjelse af digitale outputkanaler til en I-7188XC-styring

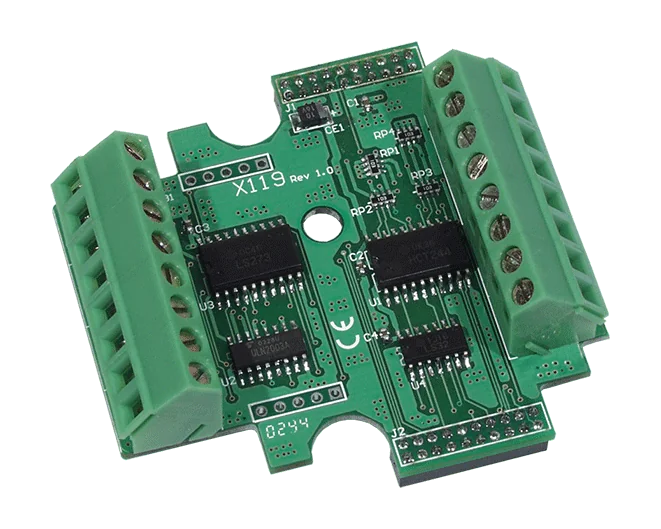

X119 tilføjer syv digitale indgange og syv digitale udgange til understøttede PAC-styringer via et plug-in X-board. Begge kanalgrupper er ikke-isolerede, hvilket gør kortet velegnet til ingeniører, der ønsker ligetil diskret I/O direkte på styringen.De digitale indgange accepterer et ON-niveau fra 3,5 til 30 VDC og læses som OFF under 1 VDC. Hver digital udgang kan skifte laster på op til +30 VDC ved 100 mA. Kortet trækker 0,5 W og leveres uden kabinet, med et mål på 38 mm x 64 mm.Der kan kun monteres ét X-board i hver µPAC-enhed. Kontrollér controllermodellen før bestilling, da X119 er angivet til controllerserierne I-7188XB, I-7188XG, I-7188EX, I-7188EG og uPAC-7186EX.AnvendelserTilføjelse af diskret digital I/O til understøttede uPAC- og I-7188-controllereSkift og aflæsning af signaler i kompakte PAC-baserede automationsnoder
