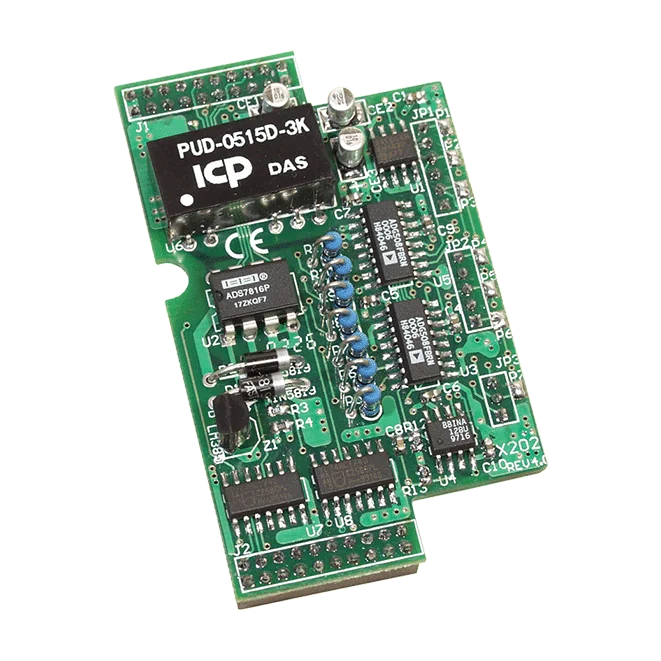

X202 X-Board 7-kanals strøm-analogindgang, 12-bit, 0 ~ 20 mA
7-kanals ikke-isoleret analogindgangs-X-board med 12-bit opløsning og 0 ~ 20 mA strømområde, til kompatible I-7188- og uPAC-7186EX-serie-controllere.
- 7-kanals ikke-isoleret analogindgang for strømsignaler
- 12-bit opløsning over et 0 ~ 20 mA område
- Samplingsfrekvens på maks. 1 kHz
- Indgangsimpedans på 125 Ohm
- Fælles spændingsbeskyttelse på ±15 VDC
- Driftstemperatur på -25 ~ +75 °C
650,20 kr. pr. stk.
| 1-9 stk. | 650,20 kr. | |
|---|---|---|
| 10-30 stk. | 612,84 kr. | −6 % |
| 31+ stk. | 582,94 kr. | −10 % |
Produktinformation "X202 X-Board 7-kanals strøm-analogindgang, 12-bit, 0 ~ 20 mA"
X202 er et 7-kanals analogt indgangs-X-board, der tilføjer strømsignalindsamling til understøttede I-7188- og uPAC-7186EX-serie-controllere. Hver kanal konverterer et 0 ~ 20 mA-indgangssignal med 12-bit opløsning og en maksimal samplingsfrekvens på 1 kHz.
Kompatible værter omfatter I-7188XB, I-7188XG, I-7188EX, I-7188EG og uPAC-7186EX-serien. Der kan kun monteres ét X-board på hver µPAC, så X202 egner sig til projekter, der har brug for syv ekstra strømindgange på én controller.
Vigtige punkter ved valg:
- Ikke-isolerede indgange, med en fælles spændingsbeskyttelse på ±15 VDC
- Indgangsimpedans på 125 Ohm pr. kanal
- Kompakt fodaftryk på 38 mm x 64 mm
Anvendelser
- Indsamling af analoge strømsløjfesignaler på kompatible I-7188- og uPAC-7186EX-controllere
- Tilføjelse af analoge indgangskanaler til en understøttet µPAC
| Analoge indgange: | 7 |
|---|---|
| Driftstemperatur: | -25 ~ +75 °C |
| Produkttype: | X-board |
| Isolation: | Ingen |
Specifikationer
| Analogindgang | |
|---|---|
| Kanaler | 7 |
| Type | Strøm |
| Område | 0 ~ 20 mA |
| Opløsning | 12-bit |
| Samplingshastighed | 1 kHz maks. |
| Indgangsimpedans | 125 Ohm |
| Beskyttelse mod fællesspænding | ±15 VDC |
| Isolation | Ingen |
| Mekanisk | |
| Mål (mm) | 38 mm x 64 mm |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -40 ~ +80 °C |
| Fugtighed | 5 ~ 90 %, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
Downloads
Login
Lignende produkter

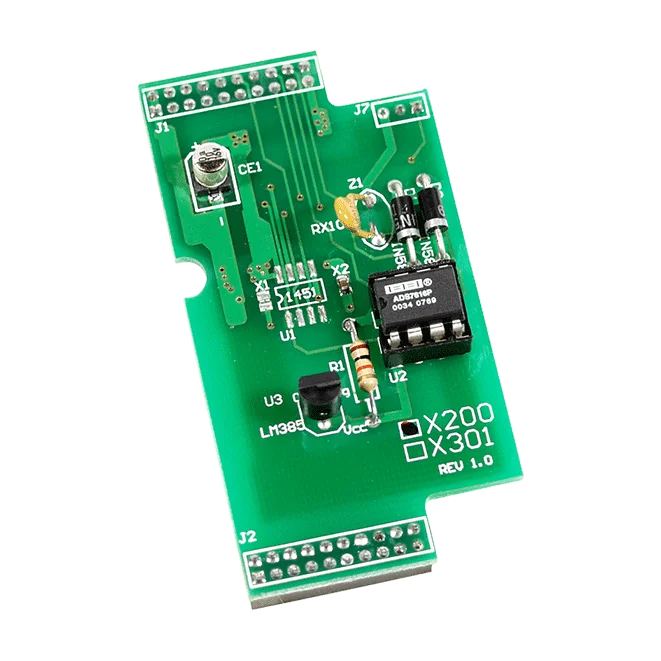

X200 er et enkeltkanals analog indgangs-X-board til I-7188XC-controlleren. Det konverterer et spændingssignal på 0 ~ 2,5 VDC til en 12-bit måleværdi, og giver ingeniører en enkel måde at tilføje ét spændingsmålepunkt til et eksisterende I-7188XC-baseret system.Indgangskanalen er ikke-isoleret med en indgangsimpedans på 100 kΩ og overspændingsbeskyttelse på ±5 VDC. Samplingshastigheden er op til 900 Hz, hvilket egner sig til overvågning af langsomt skiftende spændingssignaler på én kanal.Printet måler 38 mm x 64 mm og arbejder ved -25 ~ +75 °C, med opbevaring ned til -40 ~ +80 °C og en fugtighedstolerance på 5 ~ 90 % ikke-kondenserende. Der kan kun monteres ét X-board i hver µPAC, så planlæg slotfordelingen derefter.AnvendelserEnkeltkanals spændingsmåling på I-7188XC-baserede controllere

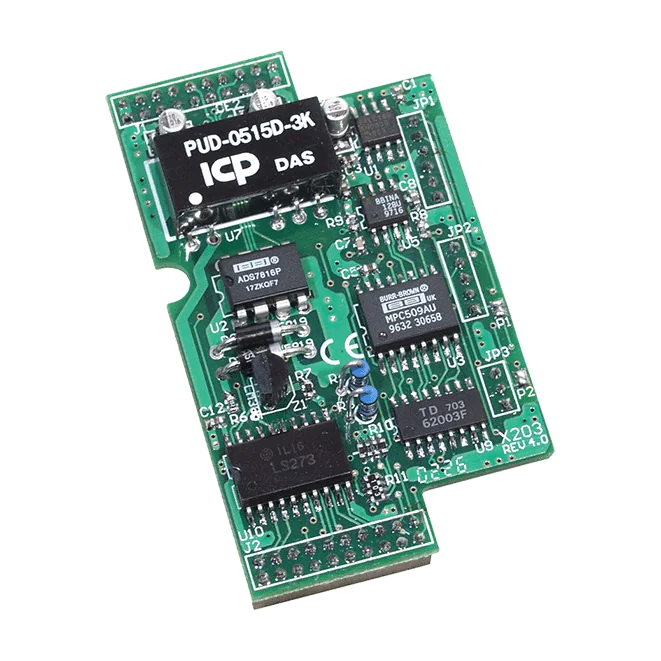

X203 er et X-board, der udvider understøttede µPAC-styringer med analoge indgangs-, digitale indgangs- og digitale udgangskanaler på ét kort. Det kombinerer to 12-bit differentielle strømindgange (0 ~ 20 mA), to digitale indgange og seks digitale udgange, alle uden galvanisk isolation.De analoge indgange samples med op til 1 KHz Max. og har en indgangsimpedans på 125 Ohm, hvilket gør kortet egnet til aflæsning af strømsløjfesignaler. De digitale indgange er wet-contact, sink-type indgange, og de seks digitale udgange er NPN open-collector drivere med en mærkeværdi på op til +30 VDC og 100 mA pr. kanal.Hver µPAC accepterer kun ét X-board. X203 er beregnet til I-7188XB, I-7188XG, I-7188EX, I-7188EG og uPAC-7186EX-serien og leveres med certificeringerne CE, UKCA, FCC, RoHS og WEEE. Driftstemperaturen er -25 ~ +75 °C.AnvendelserAflæsning af 0 ~ 20 mA strømsløjfe-sensorsignaler på en µPAC-styringOvervågning af kontakt- og tørkontaktstatus med wet-contact digitale indgangeSkift af NPN-type laster via open-collector digitale udgange

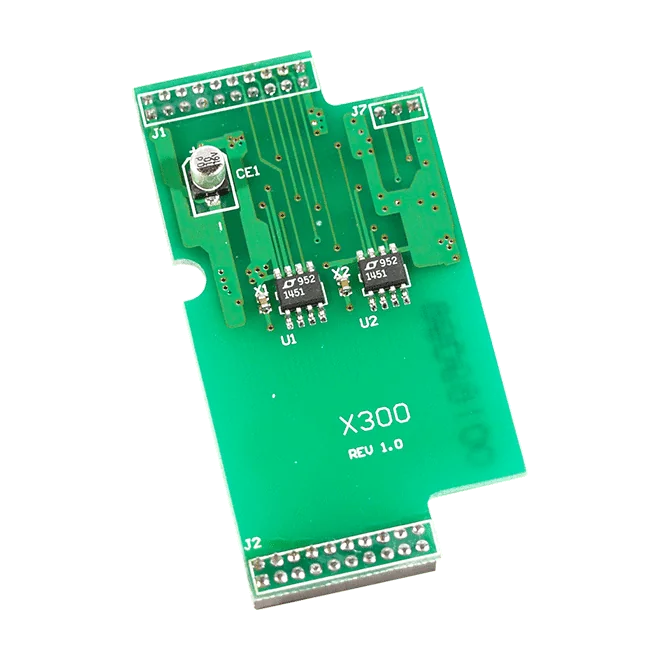

X300 tilføjer to analoge spændingsudgange til en kompatibel controller via et plug-in X-board. Hver kanal bruger et 12-bit D/A-trin med et udgangsområde på 0 ~ 4,095 VDC, hvilket passer til styresignaler, der kræver et simpelt og kendt spændingsområde.X300 er specifikt angivet til I-7188XC. Den bredere X-board-serie dækker I-7188XA, I-7188XB, I-7188XG, I-7188EG, I-7188EX og flere uPAC-7186EX-varianter, så kontroller værtsmodellen før bestilling. Der kan kun monteres ét X-board på hver µPAC.Ikke-isolerede udgange med en spændingsudgangskapacitet på 5 mA ifølge kildedataKompakt printplade på 38 mm x 64 mmDriftsområde -25 ~ +75 °C, opbevaring -40 ~ +80 °CAnvendelserLevering af 0 ~ 4,095 V analoge styreudgange på en I-7188XC-controller

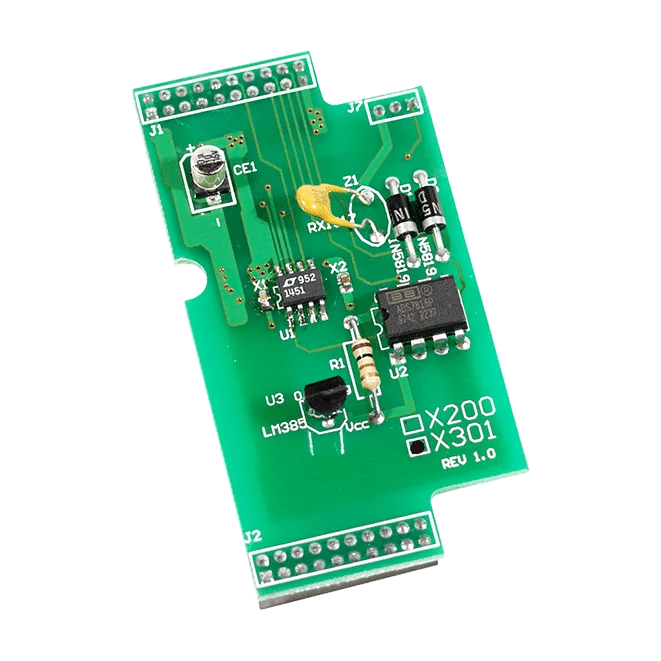

Med X301 tilføjes én spændingsanalogindgang og én spændingsanalogudgang til I-7188XC. Begge kanaler er 12-bit og ikke-isolerede, så X301 egner sig til projekter, der skal måle et lavspændingssignal og styre en styrespænding fra samme controllerkort.Indgangen accepterer 0 ~ 2,5 VDC og samples med op til 200 KHz, med en indgangsimpedans på 1 KOhm og +30 VDC overspændingsbeskyttelse. Udgangen dækker 0 ~ 4,095 V og kan levere op til 20 mA.X301 er designet til I-7188XC. X-board-serien i bredere forstand dækker også andre I-7188-controllere og uPAC-7186, men X301 selv er specificeret til I-7188XC. Kontrollér bestillingskoden og controllermodellen før montering.AnvendelserAnalog spændingsmåling på I-7188XC-systemerAnalog spændingsudgang til styring på I-7188XC-systemer
