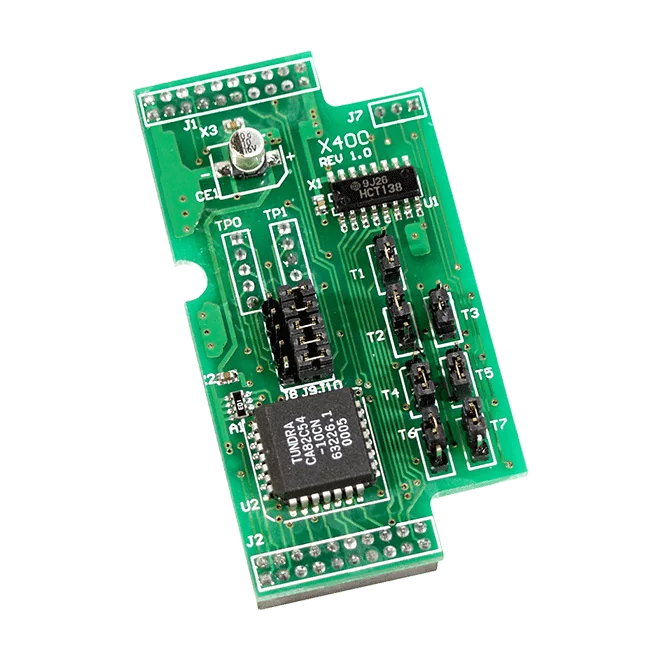

X400 CR 3-kanals 16-bit timer/tæller X-board til I-7188XC

X300 tilføjer to analoge spændingsudgange til en kompatibel controller via et plug-in X-board. Hver kanal bruger et 12-bit D/A-trin med et udgangsområde på 0 ~ 4,095 VDC, hvilket passer til styresignaler, der kræver et simpelt og kendt spændingsområde.X300 er specifikt angivet til I-7188XC. Den bredere X-board-serie dækker I-7188XA, I-7188XB, I-7188XG, I-7188EG, I-7188EX og flere uPAC-7186EX-varianter, så kontroller værtsmodellen før bestilling. Der kan kun monteres ét X-board på hver µPAC.Ikke-isolerede udgange med en spændingsudgangskapacitet på 5 mA ifølge kildedataKompakt printplade på 38 mm x 64 mmDriftsområde -25 ~ +75 °C, opbevaring -40 ~ +80 °CAnvendelserLevering af 0 ~ 4,095 V analoge styreudgange på en I-7188XC-controller

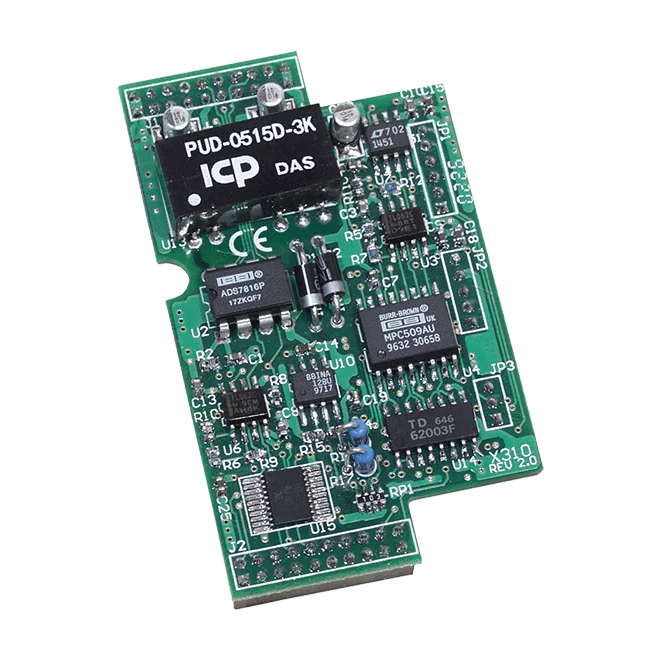

Den X310 CR er et X-board, der tilføjer lokale analoge og digitale I/O til kompatible I-7188- og uPAC-7186EX-controllere. Den egner sig til projekter, der kræver strøm- og spændingsmåling sammen med kontaktsensing og koblede udgange på ét udvidelseskort.To 12-bit analoge indgange dækker forskellige signaltyper: kanal 0 accepterer 0 ~ 20 mA, og kanal 1 accepterer 0 ~ +10 V. Tre digitale indgange for våde kontakter er konfigureret som sink og aktiveres fra +3,5 V til +30 VDC. En 12-bit analog udgang leverer 0 ~ +10 V med mulighed for spændingsudgang på 10 mA.De tre digitale udgange er open collector af type NPN, dimensioneret til belastninger op til +30 VDC og 100 mA. Alle kanaler er ikke-isolerede, og kortet måler 38 mm x 64 mm. Der kan kun monteres ét X-board i hver µPAC-enhed.AnvendelserTilføjelse af analoge og digitale I/O til kompatible I-7188- og uPAC-7186EX-controllere

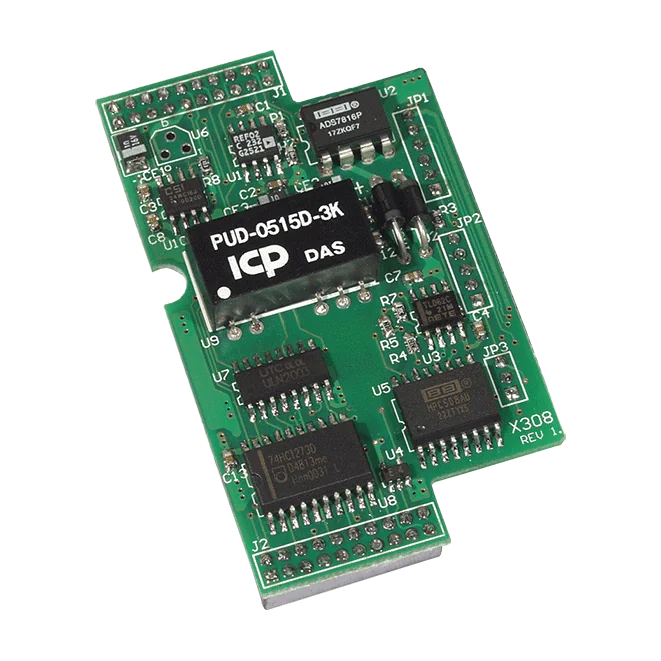

X308 CR er et X-board, der udvider kompatible I-7188- og uPAC-7186EX-styringer med fire ikke-isolerede analoge indgange og seks digitale udgange. Hver indgang måler 0 ~ +10 V med 12-bit opløsning og en samplingsrate på op til 1 KHz, hvilket passer til ingeniører, der har brug for simpel spændingsmåling kombineret med skift på én og samme styring.De digitale udgange er open-collector (NPN) med en lastspænding på op til +30 VDC og en laststrøm på 100 mA. De analoge indgange har en indgangsimpedans på 2 MOhm og overspændingsbeskyttelse på ±30 VDC. Begge I/O-grupper er ikke-isolerede, så dette board egner sig bedst til installationer, hvor isolation er sikret andetsteds i systemet.X308 CR er kompatibel med I-7188XB, I-7188XG, I-7188EX, I-7188EG og uPAC-7186EX-serierne. Der kan kun monteres ét X-board i hver µPAC. Boardet måler 38 mm x 64 mm, arbejder ved -25 ~ +75 °C og er RoHS- og WEEE-certificeret.AnvendelserOvervågning af spændingssignaler på µPAC- og I-7188-styringerSkift af laster med NPN open-collector digitale udgange

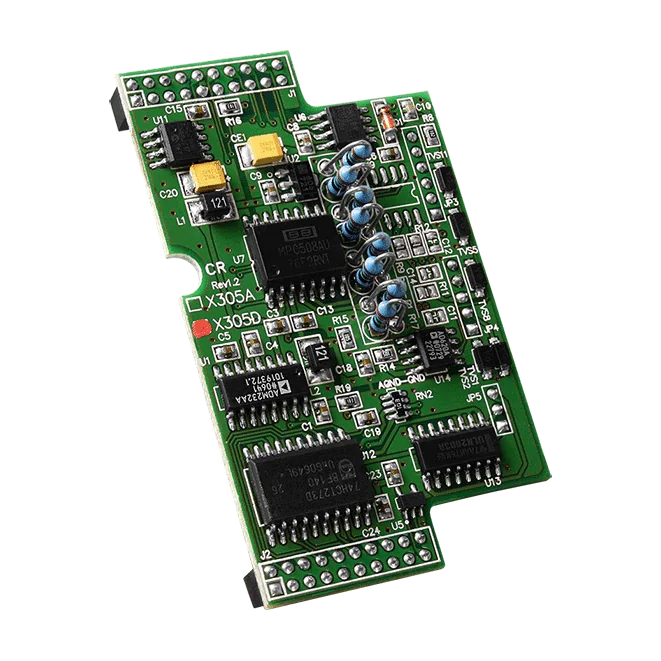

Den X305D CR er et plug-in X-board, der tilføjer I/O til kompatible controllere i uPAC-7186EX- og I-7188-serierne. Det giver otte enkeltendede analoge strømindgange på 0 ~ 20 mA med 12-bit opløsning sammen med to digitale indgange og to digitale udgange på samme board.De analoge indgange samples med op til 4 KHz og har en indgangsimpedans på 125 Ohm med overspændingsbeskyttelse på ±30 VDC. De digitale indgange registrerer tørre kontakter, og udgangene er open-collector sink-type (NPN) til belastninger op til +30 VDC og 100 mA. Alle I/O-kredsløb er ikke-isolerede.Der kan kun monteres ét X-board i hver µPAC, så X305D CR egner sig til designs, der kræver strømsløjfemåling og enkel skiftning inden for controllerens rammer. Boardet er specificeret til et driftsområde på -25 ~ +75 °C og måler 38 mm x 64 mm.AnvendelserStrømsløjfemåling (0 ~ 20 mA) i understøttede uPAC-7186EX- og I-7188-controllereLokal digital skiftning og kontaktregistrering i kompakte styretavlerUdvidelse af understøttede PAC-systemer med ekstra I/O via én X-board-plads

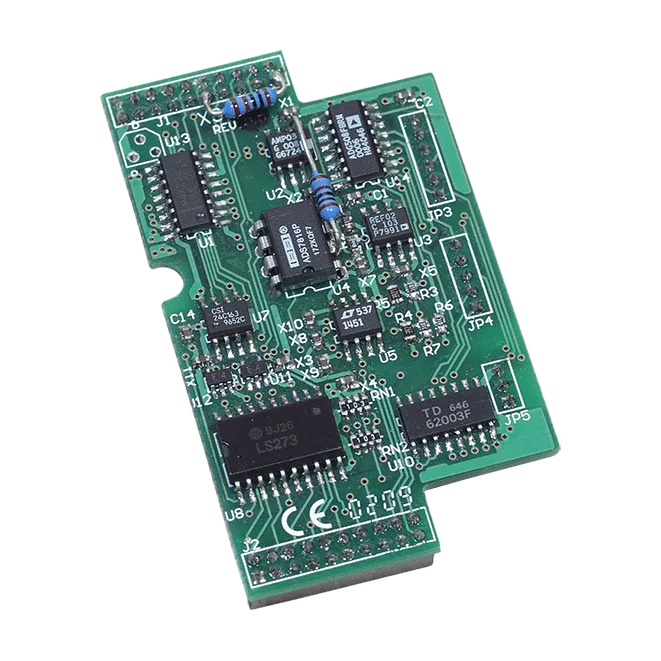

Den X305 CR er et X-board med blandet I/O til I-7188XB, I-7188XG, I-7188EX, I-7188EG og uPAC-7186EX-serien. Det leverer syv 12-bit spændingsbaserede analoge indgange og én 12-bit spændingsbaseret analog udgang, hver med et område på ±5 VDC, samt to våde digitale indgange og to open-collector digitale udgange. Ingen af kanalerne er galvanisk isolerede.De analoge indgange har en indgangsimpedans på 50 KOhm og tåler overspænding op til ±30 VDC, med en maksimal samplingfrekvens på 1 KHz. De digitale indgange er af sink-typen med et ON-niveau på +3,5 V til +30 VDC, og de NPN open-collector-udgange skifter laster op til +30 VDC ved 100 mA. Der kan kun monteres ét X-board på hver µPAC.Printet måler 38 mm x 64 mm og er specificeret til en driftstemperatur på -25 ~ +75 °C, med opbevaring fra -40 ~ +80 °C og 5 ~ 90 % fugtighed, ikke-kondenserende. Det er certificeret efter RoHS og WEEE.AnvendelserTilføjelse af analog og digital I/O til understøttede I-7188- og uPAC-7186EX-styringerIndsamling af spændingssignaler og analog styring inden for ±5 VDC-området

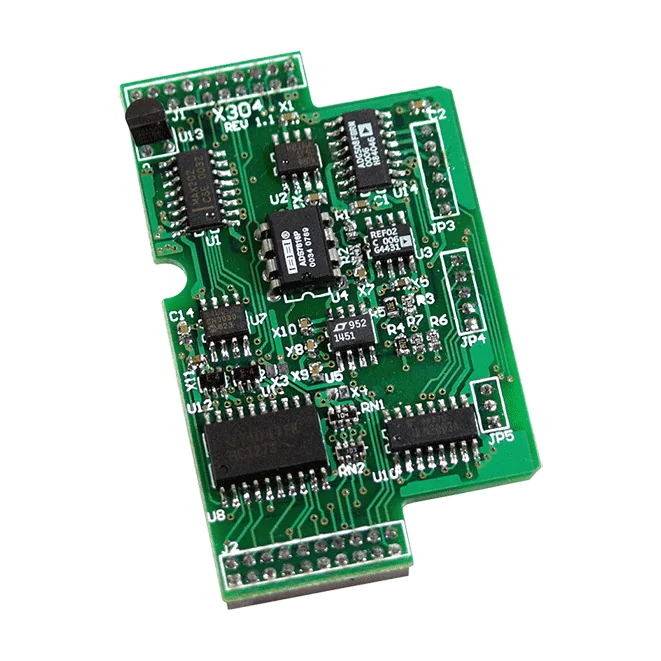

X304 CR er et X-board, der tilføjer blandet analog og digital I/O til understøttede I-7188- og uPAC-7186EX-controllere. Det giver tre 12-bit analogindgange og én 12-bit analogudgang, hver med en nominel rækkevidde på ±5 VDC, samt fire digitale indgange og fire digitale udgange, alle uden galvanisk isolation.Ingeniører vælger X304 CR, når en kompakt controller skal bruge spændingsbaseret analogmåling og -styring sammen med diskret kontakt-/relæ-styring. De digitale indgange accepterer våde kontakter i sink-konfiguration, og de digitale udgange er NPN open-collector-type med en belastning på op til 30 VDC og 100 mA pr. kanal.Printet er kompatibelt med I-7188XB, I-7188XG, I-7188EX og I-7188EG samt med uPAC-7186EX-serien. Hver µPAC accepterer kun ét X-board. Modulet måler 38 mm x 64 mm og er specificeret til et driftsområde på -25 ~ +75 °C.AnvendelserTilføjelse af analog og digital I/O til understøttede I-7188- og uPAC-7186EX-controllereSpændingsbaseret analogmåling og -styring sammen med diskret kontakt-styring

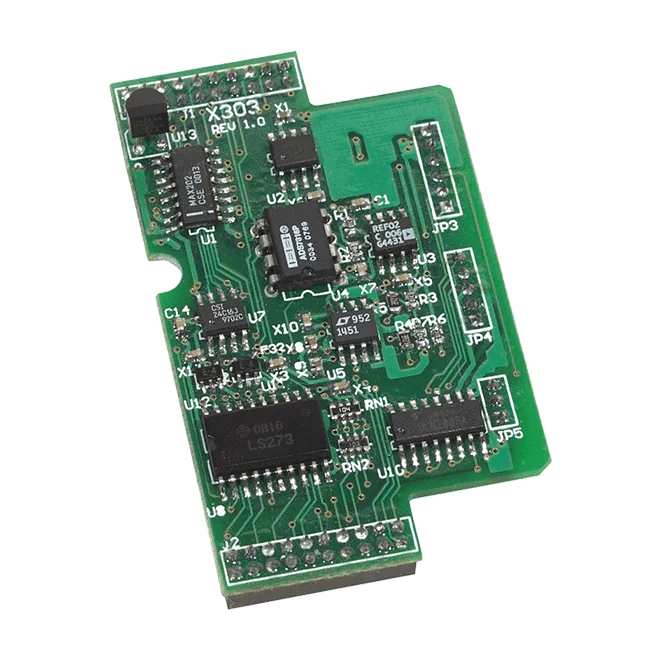

X303 er et X-board, der tilføjer analoge og digitale I/O til kompatible I-7188- og uPAC-7186EX-controllere. Den har én 12-bit analog indgang og én 12-bit analog udgang, begge med ±5 VDC nominelt område, samt fire digitale indgange og seks digitale udgange, alle ikke-isolerede.X-boardet er designet til I-7188XB, I-7188XG, I-7188EX, I-7188EG og uPAC-7186EX-serierne. Der kan kun monteres ét X-board i hver µPAC-controller.På den digitale side er indgangene af wet-contact sink-typen med ON-niveau fra +3,5 V til +30 VDC, mens udgangene er NPN open collector til belastninger op til +30 VDC og 100 mA. Modulet måler 38 mm x 64 mm og er specificeret til drift fra -25 til +75 °C.AnvendelserTilføjelse af analoge og digitale I/O til kompatible I-7188- og uPAC-7186EX-controllere

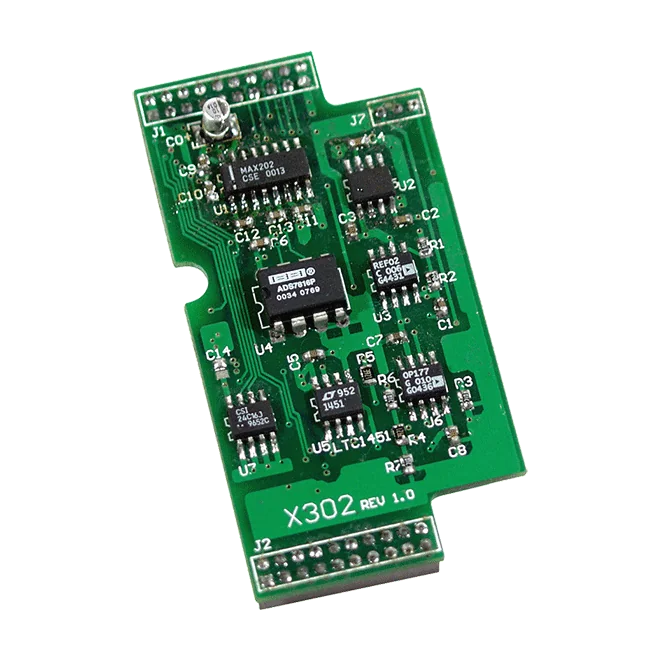

X302 tilføjer grundlæggende spændingsmåling og spændingsudgang til en I-7188XC-controller via et enkelt X-board. Det giver én 12-bit analog indgang og én 12-bit analog udgang, begge med en mærkespænding på ±5 VDC og begge uden galvanisk isolation.Den analoge indgang har en maksimal samplingrate på 900 Hz og en indgangsimpedans på 50 KOhm med overspændingsbeskyttelse op til ±5 VDC. Den analoge udgang kan levere op til 10 mA, hvilket egner sig til at styre en simpel spændingsstyret enhed eller et signalindgang.Passer til I-7188XC-serien; ét X-board kan monteres pr. µPAC.Kompakt 38 mm x 64 mm board med et driftstemperaturområde på -25 ~ +75 °C.AnvendelserSpændingsmåling på I-7188XC-controllereSpændingsudgangsstyring på I-7188XC-controllere

Med X301 tilføjes én spændingsanalogindgang og én spændingsanalogudgang til I-7188XC. Begge kanaler er 12-bit og ikke-isolerede, så X301 egner sig til projekter, der skal måle et lavspændingssignal og styre en styrespænding fra samme controllerkort.Indgangen accepterer 0 ~ 2,5 VDC og samples med op til 200 KHz, med en indgangsimpedans på 1 KOhm og +30 VDC overspændingsbeskyttelse. Udgangen dækker 0 ~ 4,095 V og kan levere op til 20 mA.X301 er designet til I-7188XC. X-board-serien i bredere forstand dækker også andre I-7188-controllere og uPAC-7186, men X301 selv er specificeret til I-7188XC. Kontrollér bestillingskoden og controllermodellen før montering.AnvendelserAnalog spændingsmåling på I-7188XC-systemerAnalog spændingsudgang til styring på I-7188XC-systemer

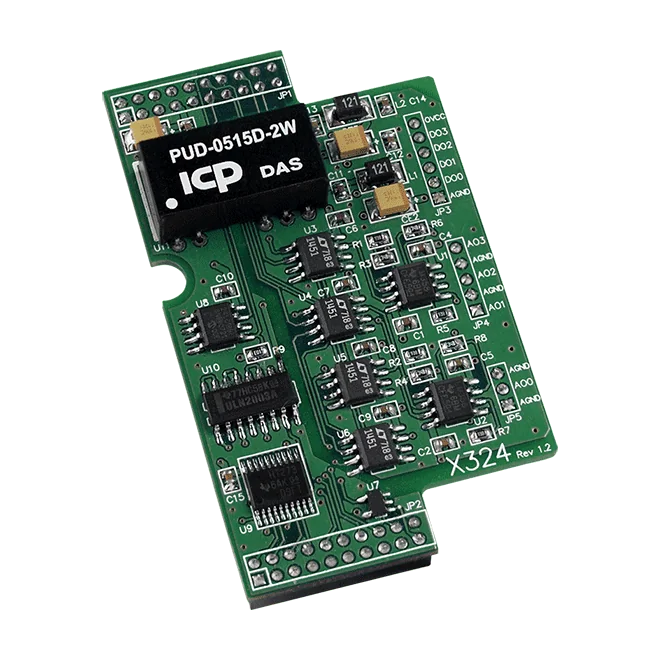

X324 CR er et X-board, der tilføjer fire ikke-isolerede analoge udgange og fire ikke-isolerede digitale udgange til kompatible I-7188- og uPAC-7186EX-controllere. Hver analog kanal leverer et 12-bit spændingsudgang over 0 ~ +5 V, så den kan styre udstyr, der accepterer et standard 0 ~ 5 V styresignal.De fire digitale udgange er open-collector NPN-type med en belastningsspænding på op til +30 VDC og en belastningsstrøm på 100 mA. De egner sig til at skifte relæer, indikatorer eller andre laster, der kan refereres til controllerens jordforbindelse, og der skal udvises den sædvanlige omhu, da ingen af udgangsgrupperne er isolerede.Der kan kun monteres ét X-board på hver µPAC-enhed, så X324 CR er bedst planlagt som I/O-udvidelse til en controller, der ikke har andre X-boards. Modulet er RoHS-kompatibelt og WEEE-certificeret og arbejder ved -25 ~ +75 °C.AnvendelserLevering af 0 ~ 5 V analoge styresignaler fra en PACSkift af laster via open-collector digitale udgangeUdvidelse af I/O i I-7188- og uPAC-7186EX-baserede styresystemer
