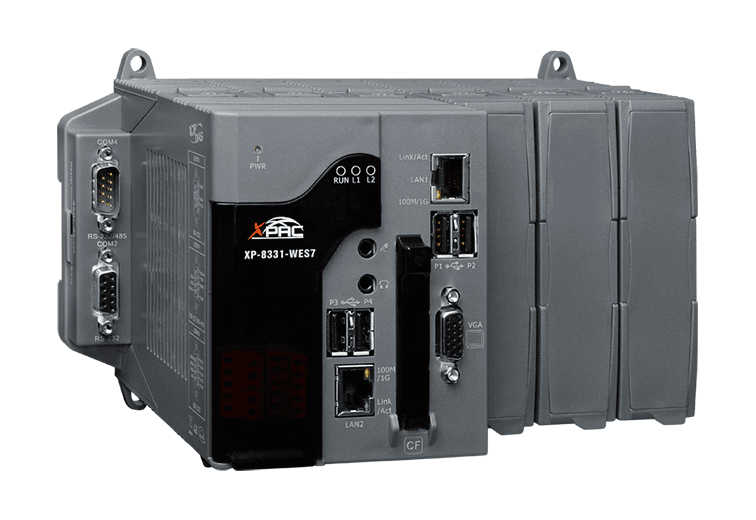

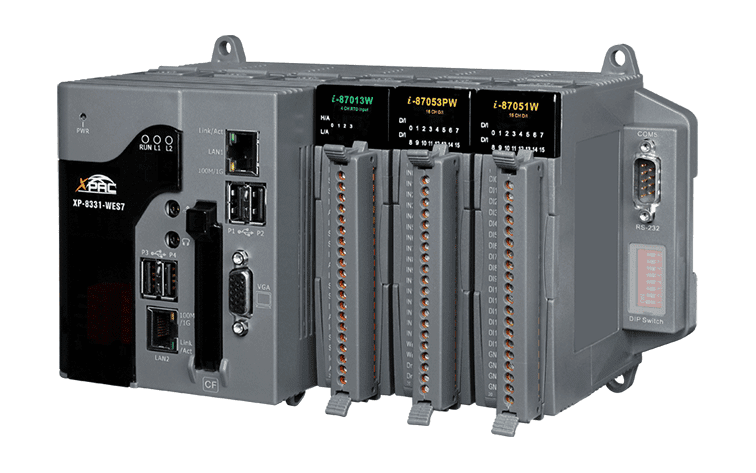

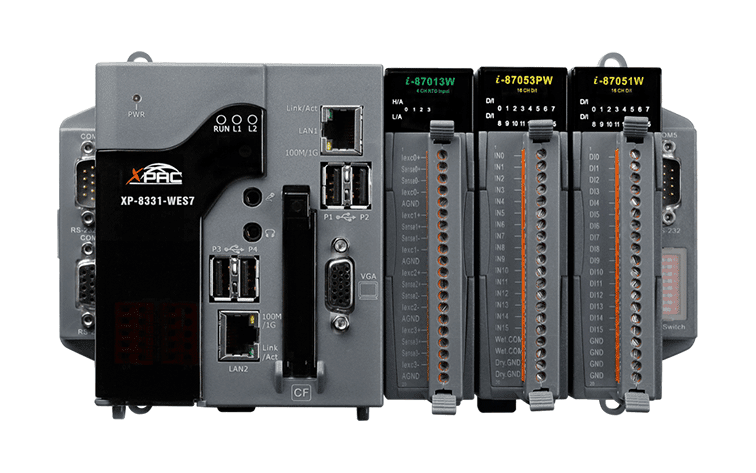

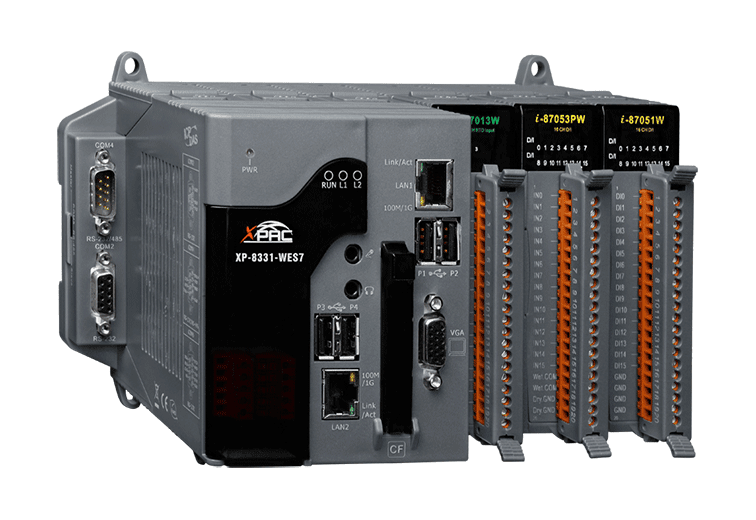

XP-8331-WES7 Windows Embedded Standard 7 PAC, 3-slot x86-controller
3-slot x86-PAC med Windows Embedded Standard 7 SP1, der samler computing, I/O og operatørinterface i én enhed, med lokale I-8K- og I-87K-slots og dobbelt Gigabit Ethernet.
- Windows Embedded Standard 7 SP1 x86 (32-bit) operativsystem
- 1 GHz dual-core x86-CPU med 2 GB DDR3 SDRAM og 32 GB flash
- 3 I/O-udvidelsesslots til moduler i I-8K- og I-87K-serien
- 2x 10/100/1000M Ethernet-porte og VGA-udgang
- Fire USB 2.0-porte og flere RS-232 / RS-485 COM-porte
- Redundante strømindgange med alarmrelæ (1 A @ 24 VDC)
Denne vare prissættes pr. ordre. Send os det ønskede antal, så svarer vi med pris og leveringstid.
Bed om tilbud
Ikke længere tilgængelig
Produktinformation "XP-8331-WES7 Windows Embedded Standard 7 PAC, 3-slot x86-controller"
XP-8331-WES7 er en Windows-baseret PAC, der samler computing, I/O og operatørinterface i én enhed. Den er velegnet til applikationer, hvor HMI, dataopsamling og styring skal ligge i én controller frem for fordelt på flere separate enheder.
Enheden er bygget op omkring en 1 GHz dual-core x86-CPU med 2 GB DDR3 SDRAM og 32 GB flash. Tre lokale slots accepterer I/O-moduler i I-8K- og I-87K-serien, og fjern-I/O kan tilføjes via Ethernet- og RS-485-I/O-moduler. Win32-API'en svarer til Windows 7, så mange desktop-applikationer bør kunne køre på platformen.
Forbindelsesmulighederne omfatter VGA-videoudgang, to 10/100/1000M Ethernet-porte, fire USB 2.0-porte og COM-porte med RS-232 og RS-485. Redundante strømindgange og dobbelt watchdog-timer understøtter driftssikker drift, og enheden er specificeret til -25 ~ +75 °C.
Anvendelser
- Integrerede HMI- og styrepaneler
- Dataopsamling med lokal og fjern-I/O
- Maskin- og processtyring
- Windows-applikationer i desktop-stil på en industriel PAC
| Product type: | PAC |
|---|---|
| Interface: | Ethernet, RS-232, RS-485, USB, VGA |
| Ports: | 2 Ethernet, 4 COM, 4 USB |
| Isolation: | 1 kV power, 3000 VDC RS-485 |
| Power input: | +10 ~ 30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail, Wall |
Specifikationer
| Software | |
|---|---|
| OS | Windows Embedded Standard 7 SP1 x86 (32-bit) |
| Service | IE11, FTP-server, IIS 7.0, ASP (Java Script, VB Script) |
| Frameworkunderstøttelse | .NET Framework 3.5 ~ 4.5 |
| Flersproget understøttelse | Engelsk, tysk, fransk, spansk, portugisisk, russisk, italiensk, koreansk, japansk, forenklet kinesisk, traditionelt kinesisk |
| SDK | Dll til VC, Dll til Visual Studio.Net |
| Hovedenhed | |
| CPU | x86 CPU, 1 GHz, dual-core |
| 64-bit hardware-serienummer | Ja |
| Systemhukommelse | 2 GB DDR3 SDRAM, 32 GB Flash |
| Opbevaring | 1x CF kortslot |
| Ikke-flygtig hukommelse | 512 KB MRAM, 16 KB EEPROM |
| Realtidsur | Angiver sekunder, minutter, timer, datoer, ugedag, måned, år |
| Watchdog-timer | Dobbelt watchdog-timer |
| Display | |
| Signal | VGA |
| Opløsning | 1920 x 1080, 1024 x 768, 800 x 600 , 640 x 480 |
| LED-indikatorer | |
| Status | 1 x System, 1 x Power, 2 x Programmerbar |
| I/O-udvidelse | |
| I/O-type | I-8K, I-87K-serien |
| Slots | 3 |
| HMI | |
| Summer | Ja |
| Drejeomskifter | 1 x 10-position (0 ~ 9) |
| DIP-kontakt | 8 bit til adresse |
| Lyd | |
| Stik | Mikrofonindgang og hovedtelefonudgang |
| Ethernet | |
| Porte | 2 x RJ-45, 10/100/1000 Base-TX |
| COM-porte | |
| Porte | 2 x RS-232, 1 x RS-485 (3000 VDC isoleret), 1 x RS-232/RS-485 |
| USB | |
| Porte | 4 x USB 2.0 |
| Strøm | |
| Kapacitet | 30 W |
| Indgangsområde | +10 ~ 30 VDC (1 kV isoleret) |
| Redundante strømindgange | Ja, med ét strømrelæ (1 A @ 24 VDC) til alarm |
| Forbrug | 16,8 W (0,7 A @ 24 VDC) |
| Mekanisk | |
| Mål (mm) | 231 x 132 x 125 (W x L x H) |
| Installation | DIN-skinne, vægmontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -30 ~ +80 °C |
| Fugtighed | 10 ~ 90 % RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
