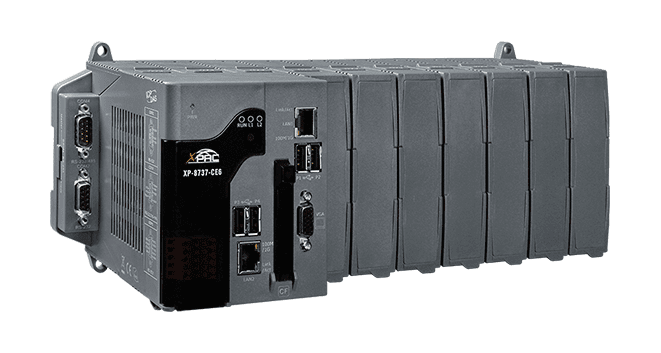

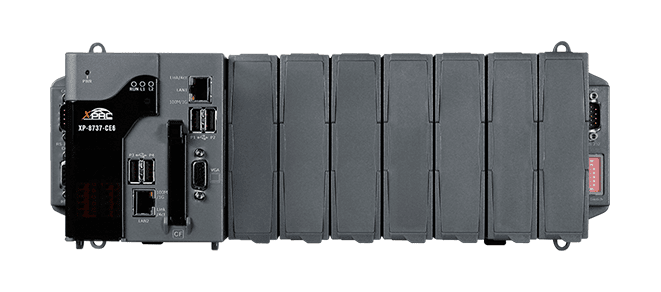

XP-8737-CE6 ISaGRAF PAC, 7-slot x86 WinCE 6.0 controller
7-slot ISaGRAF PAC med en x86 dual-core CPU på 1,0 GHz og Windows CE 6.0, der kører IEC 61131-3 soft logic med Modbus-forbindelse og I/O-udvidelse med I-8K/I-87K.
- x86 dual-core CPU på 1,0 GHz, der kører Windows CE 6.0
- Embedded ISaGRAF Ver.3 soft logic med programmeringssprog i IEC 61131-3
- Syv slots til I/O-moduler i parallel I-8K- eller seriel I-87K-udgave
- Modbus RTU/TCP som master og slave samt DCON- og CANopen-master
- 2 x RJ-45 10/100/1000 Base-TX Ethernet, 4 x USB 2.0 og VGA-udgang
- Redundante strømindgange, +10 ~ 30 VDC (1 kV galvanisk isoleret)
Denne vare prissættes pr. ordre. Send os det ønskede antal, så svarer vi med pris og leveringstid.
Bed om tilbud
Ikke længere tilgængelig
Produktinformation "XP-8737-CE6 ISaGRAF PAC, 7-slot x86 WinCE 6.0 controller"
XP-8737-CE6 er en programmerbar automationsstyring med syv slots, bygget på en x86 dual-core CPU på 1,0 GHz og Windows CE 6.0. Den kører Embedded ISaGRAF Ver.3 soft logic, så ingeniører kan programmere styringsapplikationer i sprogene i IEC 61131-3 på en Windows-baseret platform, og den kan samtidig køre pc-baseret styringssoftware ved siden af denne logik.

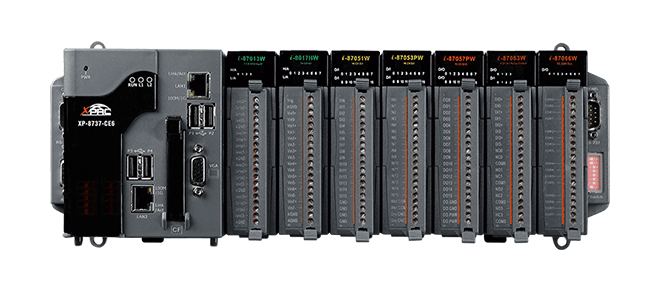

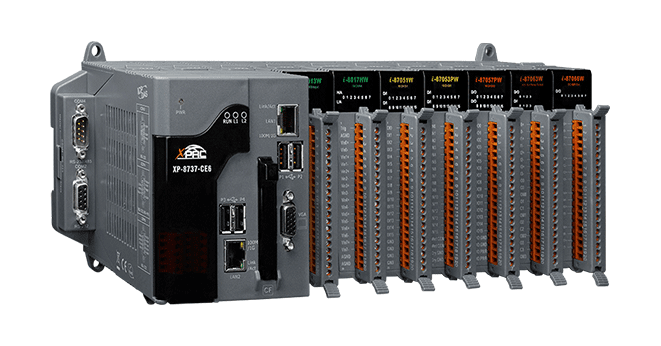

De syv slots accepterer højtydende parallelle I-8K-moduler eller serielle I-87K-moduler, så styringen kan dimensioneres efter applikationens antal I/O. Modbus RTU og Modbus TCP er tilgængelige i både master- og slave-rolle, og eLogger HMI-muligheden gør det muligt at køre operatørskærme på samme styring som styringslogikken. Bevægelsesstyring understøttes med modulerne I-8094F, I-8094 og I-8092F.
Vælg denne model, når du har brug for en Windows CE-styring med et bredt udvalg af I/O- og kommunikationsporte, en redundant 24 VDC-strømindgang og hård realtidsadfærd. Det plastikhus til DIN-skinne eller vægmontage egner sig til tavlebaserede installationer med et driftsområde på -25 ~ +75 °C.
Anvendelser
- Bevægelsesstyring med modulerne I-8094F, I-8094 eller I-8092F
- Kørsel af HMI og styringslogik i samme PAC med eLogger HMI
- Pc-baseret styring med ISaGRAF og Windows-software som Visual Basic .NET og Visual C#
| Product type: | PAC |
|---|---|
| Interface: | Ethernet, RS-232, RS-485, USB 2.0, VGA |
| Protocol: | Modbus RTU, Modbus TCP |
| Ports: | 2 x Ethernet |
| Power input: | +10 ~ 30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail, Wall |
| Housing: | Plastic |
Specifikationer
| Software | |
|---|---|
| OS | Windows CE 6.0 |
| Protokol | • NET ID • Redundansløsning • eLogger HMI • Modbus TCP/IP-master • Modbus TCP/IP-slave • Modbus RTU/ASCII-master • Modbus RTU-slave • DCON-protokol • Brugerdefineret protokol • I/O-type: DCON, Modbus RTU og Modbus TCP/IP fjern-I/O • FRnet I/O • Web HMI • Send e-mail • Ebus • SMS • UDP-server og UDP-klient • TCP-klient • GPRS/SMS • SQL-klient • CAN/CANopen • CANopen-master • HART-løsninger • FTP-klient |
| Udvikling | Indlejret ISaGRAF Ver.3 SoftLogic (IEC 61131-3) |
| Service | FTP-server, ASP (Java Script, VB Script), SQL Compact Edition 3.5 |
| Frameworkunderstøttelse | .NET Compact Framework 3.5 |
| Flersproget understøttelse | Engelsk, tysk, fransk, spansk, portugisisk, russisk, italiensk, koreansk, japansk, forenklet kinesisk, traditionelt kinesisk |
| SDK | Dll til eVC, Dll til Visual Studio.Net 2005/2008 |
| Hovedenhed | |
| CPU | x86 CPU, 1,0 GHz, dual-core |
| 64-bit hardware-serienummer | Ja |
| Systemhukommelse | 2 GB DDR3 SDRAM |
| Opbevaring | 32 GB Flash, 8 GB CF card (up to 32 GB) |
| Ikke-flygtig hukommelse | 16 KB EEPROM, 512 KB MRAM |
| Realtidsur | Angiver sekunder, minutter, timer, datoer, ugedag, måned, år |
| Watchdog-timer | Dobbelt watchdog-timer |
| Display | |
| Signal | VGA |
| Opløsning | 640 × 480, 800 × 480, 800 × 600, 1024 × 768 |
| LED-indikatorer | |
| Status | 1 x System, 1 x Power, 2 x Programmerbar |
| I/O-udvidelse | |
| I/O-type | I-8K, I-87K-serien |
| Slots | 7 |
| HMI | |
| Summer | Ja |
| Drejeomskifter | Ja, (0 ~ 9) |
| DIP-kontakt | 8 bit til adresse |
| Ethernet | |
| Porte | 2 x RJ-45, 10/100/1000 Base-TX (autoforhandling, auto MDI/MDI-X, LED-indikatorer) |
| COM-porte | |
| Porte | 2 x RS-232, 1 x RS-485 (3000 VDC isoleret), 1 x RS-232/RS-485 |
| USB | |
| Porte | 4 x USB 2.0 |
| Strøm | |
| Indgangsområde | +10 ~ 30 VDC (1 kV isoleret) |
| Redundante strømindgange | Ja |
| Forbrug | 18.0 W |
| Mekanisk | |
| Kabinet | Plast |
| Mål (mm) | 355 x 132 x 125 (W x L x H) |
| Installation | DIN-skinne, vægmontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75°C |
| Opbevaringstemperatur | -30 ~ +80°C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
