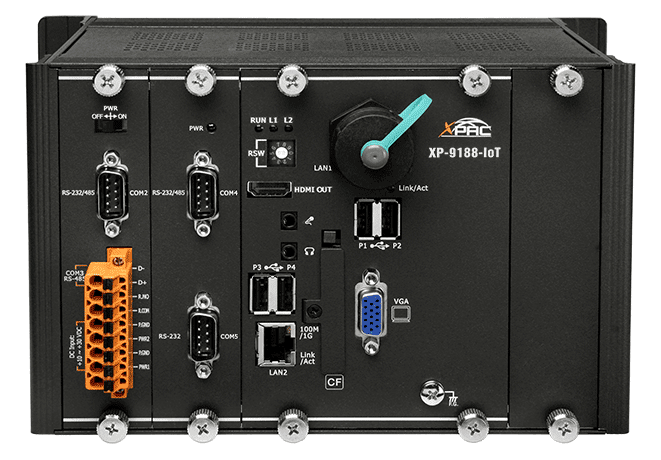

XP-9188-IoT Win-GRAF PAC, 1-slot Windows 10 IoT soft-PLC med HMI
1-slot Win-GRAF PAC på Windows 10 IoT Enterprise, der kombinerer IEC 61131-3 soft-PLC-styring, HMI og dataopsamling i én enhed med dobbelt Gigabit Ethernet.
- Windows 10 IoT Enterprise (64-bit) på en Intel Atom E3845 1,91 GHz quad-core-CPU
- Indlejret Win-GRAF SoftLogic-runtime til IEC 61131-3-programmering
- 4 GB DDR3 SDRAM og 64 GB SSD-lager
- Én udvidelsesplads til I/O-moduler i I-9K- eller I-97K-serien
- To 10/100/1000 Base-TX Ethernet-porte, fire USB 2.0-porte og VGA/HDMI-udgange
- Fire COM-porte, hver med 3000 VDC isolation, med RS-232- og RS-485-muligheder
Denne vare prissættes pr. ordre. Send os det ønskede antal, så svarer vi med pris og leveringstid.
Bed om tilbud
Ikke længere tilgængelig
Produktinformation "XP-9188-IoT Win-GRAF PAC, 1-slot Windows 10 IoT soft-PLC med HMI"
XP-9188-IoT CR er 1-slot-medlemmet af Win-GRAF XP-9000-IoT-serien, en PAC der kører Windows 10 IoT Enterprise (64-bit) med en indlejret Win-GRAF SoftLogic-runtime programmeret i henhold til IEC 61131-3. Styringslogik, operatørskærme og databehandling deles i ét metalkabinet, hvilket passer til projekter hvor der ellers ville skulle bruges en separat PLC, HMI-pc og gateway.
Forbindelsesmulighederne omfatter to RJ-45 10/100/1000 Base-TX Ethernet-porte, fire USB 2.0-porte, VGA- og HDMI-skærmudgange samt fire COM-porte (én RS-232, én RS-485 og to RS-232/RS-485), hver galvanisk isoleret med 3000 VDC. Den ene udvidelsesplads accepterer I/O-moduler i I-9K- eller I-97K-serien. Understøttede protokoller omfatter OPC UA Server, Modbus TCP/IP Master/Slave, Modbus RTU Master/Slave, Modbus ASCII Master, DCON og brugerdefinerede protokoller.
Redundante strømindgange og understøttelse af et Dual-PAC redundant system er tilgængelige til applikationer der kræver øget driftssikkerhed. Enheden kan anvendes ved -25 til +60 °C og kan monteres på DIN-skinne eller på væg.
Anvendelsesområder
- Integreret HMI, dataopsamling og styring i én enhed
- Soft PLC-styring med IEC 61131-3-programmering i Win-GRAF
- Maskin- og automationsprojekter der kræver lokal I/O-udvidelse og tilslutning af serielle enheder
- Redundante Dual-PAC styringssystemer
| Product type: | Win-GRAF PAC |
|---|---|
| Interface: | Ethernet, HDMI, RS-232/RS-485, USB 2.0, VGA |
| Protocol: | Modbus TCP, OPC UA |
| Ports: | 2 x Ethernet, 4 x COM, 4 x USB 2.0 |
| Isolation: | 3000 VDC (COM ports) |
| Power input: | +10 ~ 30 VDC |
| Operating temperature: | -25 ~ +60 °C |
| Mounting: | DIN-rail, Wall |
| Housing: | Metal |
Specifikationer
| Software | |
|---|---|
| OS | Windows 10 IoT Enterprise (64-bit) |
| Protokol | • OPC UA-server • Modbus TCP/IP-master/slave • Modbus RTU-master/slave • Modbus ASCII-master • DCON-protokoller • Brugerdefinerede kommunikationsprotokoller |
| Udvikling | Indlejret Win-GRAF SoftLogic (IEC 61131-3) |
| Service | IE11, FTP-server, IIS 7.0, ASP (Java Script, VB Script) |
| Funktion | • eLogger HMI • Redundansløsning • Applikationsbeskyttelse • Dataforbindelse • Online-ændring • Tidsplanstyring • Bevarede variable • Filadgang og datalog |
| Frameworkunderstøttelse | .NET Framework 3.5 ~ 4.8 |
| Flersproget understøttelse | Engelsk, tysk, fransk, spansk, portugisisk, russisk, italiensk, koreansk, japansk, forenklet kinesisk, traditionelt kinesisk |
| SDK | Dll til VC, Dll til Visual Studio.Net |
| Hovedenhed | |
| CPU | E3845, 1,91 GHz, 64-bit quad core |
| 64-bit hardware-serienummer | Ja |
| Systemhukommelse | 4 GB DDR3 SDRAM, 64 GB Flash |
| Opbevaring | 64 GB SSD, 32 GB CF-kort |
| Ikke-flygtig hukommelse | 128 KB MRAM, 16 KB EEPROM |
| Realtidsur | Angiver sekunder, minutter, timer, datoer, ugedag, måned, år |
| Watchdog-timer | Dobbelt watchdog-timer |
| Display | |
| Signal | VGA, HDMI |
| Opløsning | VGA 1280 x 1024 ~ 1920 x 1080 (16 : 9), 640 x 480 ~ 1024 x 768 (4 : 3) HDMI 2560 x 1600 @ 24bpp |
| LED-indikatorer | |
| Status | 1 x System, 2 x Power, 2 x Programmerbar |
| I/O-udvidelse | |
| I/O-type | I-9K, I-97K-serien |
| Slots | XP-9188-IoT: 1 XP-9388-IoT: 3 XP-9788-IoT: 7 |
| HMI | |
| Summer | Ja |
| Drejeomskifter | 1 x 10-position (0 ~ 9) |
| Lyd | |
| Stik | Mikrofonindgang og hovedtelefonudgang |
| Ethernet | |
| Porte | 2 x RJ-45, 10/100/1000 Base-TX |
| COM-porte | |
| Porte | 1 x RS-232 (3000 VDC galvanisk isoleret), 1 x RS-485 (3000 VDC galvanisk isoleret), 2 x RS-232/RS-485 (3000 VDC galvanisk isoleret) |
| USB | |
| Porte | 4 x USB 2.0 |
| Strøm | |
| Indgangsområde | +10 ~ 30 VDC (1 kV isoleret) |
| Redundante strømindgange | Ja |
| Forbrug | XP-9188-IoT: 18,5 W XP-9388-IoT: 18,7 W XP-9788-IoT: 20,4 W |
| Mekanisk | |
| Kabinet | Metal |
| Mål (mm) | XP-9188-IoT: 239 x 164 x 133 (B x L x H) XP-9388-IoT: 300 x 164 x 133 (B x L x H) XP-9788-IoT: 422 x 164 x 133 (B x L x H) |
| Installation | DIN-skinne, vægmontering |
| Miljø | |
| Driftstemperatur | -25 ~ +60 °C |
| Opbevaringstemperatur | -30 ~ +80 °C |
| Fugtighed | 10 ~ 90 % RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
