iP-8417 ISaGRAF SoftLogic PAC, 4-slot RS-485-controller med MiniOS7

iP-8817 CR er en programmerbar automationscontroller med 8 slots, der kører embedded ISaGRAF Ver.3 SoftLogic iht. IEC 61131-3 på en 80186-CPU med 80 MHz clock under MiniOS7. Den er velegnet til ingeniører, der har brug for PLC-lignende styringslogik med et rack af hot-swap-egnede seriel I/O-moduler i én enhed.De otte slots accepterer I-87K-seriel I/O-moduler i høj profil, og I-8K-serien er også angivet som understøttet I/O-type. Fire seriel porte (to RS-232, én isoleret RS-485 og én omskiftelig RS-232/RS-485) gør det muligt for controlleren at kommunikere med feltenheder, mens RS-485 remote I/O-moduler fra I-7000-serien og udvidelsesenheder (RU-87Pn eller I-87Kn) udvider systemet yderligere.Batteribackup SRAM bevarer data ved spændingsbortfald, og enheden har et 64-bit hardware-serienummer, et realtidsur, en watchdog-timer og redundante strømindgange. Bemærk, at ISaGRAF ikke kan køre på 64-bit Windows 7- eller 8-pc'er; Win-GRAF anbefales som alternativ til disse systemer.AnvendelserIndustriel styring med IEC 61131-3-logik i ISaGRAFDistribueret I/O med RS-485 remote I/O-moduler (I-7000-serien)Seriel I/O-udvidelse med I-87K-moduler via RU-87Pn- eller I-87Kn-udvidelsesenheder

iP-8447 CR er en programmerbar automatiseringsstyring med 4 slots, der kører indlejret ISaGRAF Ver.3 SoftLogic, programmeret efter IEC 61131-3, på en 80186 80 MHz CPU under MiniOS7. Den er velegnet til ingeniører, der ønsker en PLC-lignende styring, som kan rumme højtydende parallelle I/O-moduler (I-8K) eller serielle I/O-moduler (I-87K) direkte i sine hot-swap-slots, eller kommunikere med fjern-I/O over RS-485.Forbindelsesmulighederne er bygget op omkring to 10/100 Base-TX Ethernet-porte og fire serielle porte (to RS-232, én RS-485 med 3000 VDC isolation og én omskiftelig RS-232/RS-485). Styringen understøtter et bredt udvalg af protokoller, herunder Modbus TCP/IP Slave, Modbus RTU/ASCII Master, DCON, UDP, TCP Client, CAN/CANopen og FTP Client. Data gemmes i 512 KB batteribackup-SRAM, og hver enhed har et 64-bit hardware serienummer.Bemærk, at ISaGRAF ikke kan køre på 64-bit Windows 7- eller 8-pc'er. Hvor en 64-bit Windows 7- eller 8-arbejdsstation anvendes, er Win-GRAF det relevante programmeringsmiljø.

Den iP-8847 CR er en ISaGRAF-baseret Ethernet-PAC med 8 slots, til ingeniører der har brug for IEC 61131-3-styringslogik kørende på en 80186 CPU med 80 MHz under MiniOS7. Den indbyggede ISaGRAF Ver.3 SoftLogic står for programmeringen, mens de otte hot-swap-slots accepterer I-87K seriel I/O-moduler i high profile-udførelse til udvidelse af systemet.Kommunikationen dækkes af to 10/100 Base-TX Ethernet-porte, fire seriel porte (RS-232/RS-485) og et bredt protokolsæt, herunder Modbus TCP/IP, Modbus RTU, DCON, CAN/CANopen samt UDP/TCP client- og server-funktioner. Batteribackup SRAM bevarer data ved strømsvigt, og redundante strømindgange understøtter designs med højere driftssikkerhed.Bestillingskoden bærer RoHS-betegnelsen angivet i kildeproduktbeskrivelsen. Mekaniske monteringsmuligheder er DIN-skinne eller vægmontering, med et driftstemperaturområde på -25 ~ +75°C.AnvendelserMaskin- og processtyring med IEC 61131-3-logikDistribueret I/O med I-87K seriel-moduler og RS-485 fjern-I/OIntegration af serielle enheder via RS-232/RS-485 og Modbus-netværk

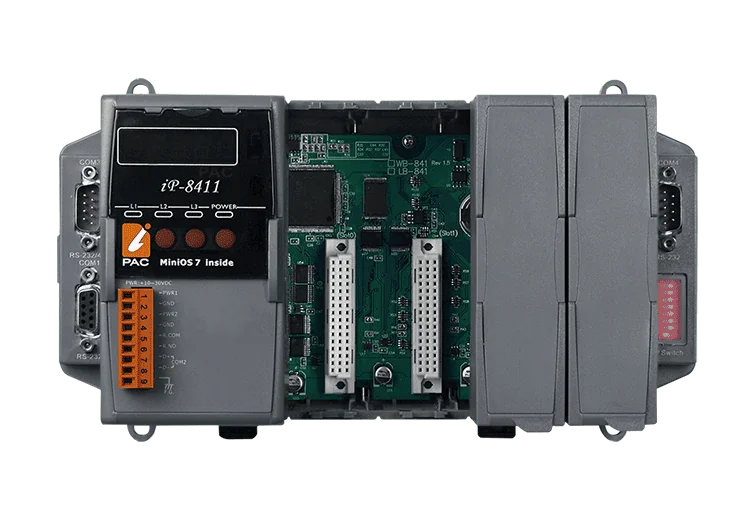

iP-8411 CR er en indlejret controller bygget op omkring MiniOS7-operativsystemet, der minder om DOS, og som starter på 0,4 ~ 0,8 sekund. Bagpladen har fire slots til I/O-moduler fra I-8K- og I-87K-serierne, herunder DI, DO, DIO, AI, AO, tæller-/frekvensmoduler og motion-moduler, så én controller kan konfigureres til en række forskellige feltsignaler.Enheden har fire serielle COM-porte: to RS-232, én RS-485 med 3000 VDC isolation og én omskiftelig RS-232/RS-485. Den er beregnet til fjernmåling af data, miljøovervågning, energistyring og fabriksautomation. De redundante strømindgange har 1 kV isolation mod støj og overspænding, og det specificerede driftsområde på -25 ~ +75 °C egner den til barske industrimiljøer. CR-bestillingskoden er RoHS-varianten, som er nævnt i produktbeskrivelsen.Programmering sker med et C-sprog udviklingsværktøj, der indeholder TCP/IP- og Modbus-biblioteker, med 512 KB Flash, 16 KB EEPROM og en microSD-slot til lagerudvidelse på op til 32 GB.AnvendelserFjernmåling af data og styringMiljøovervågningEnergistyringFabriksautomationIndustriel overvågning, måling og styring
