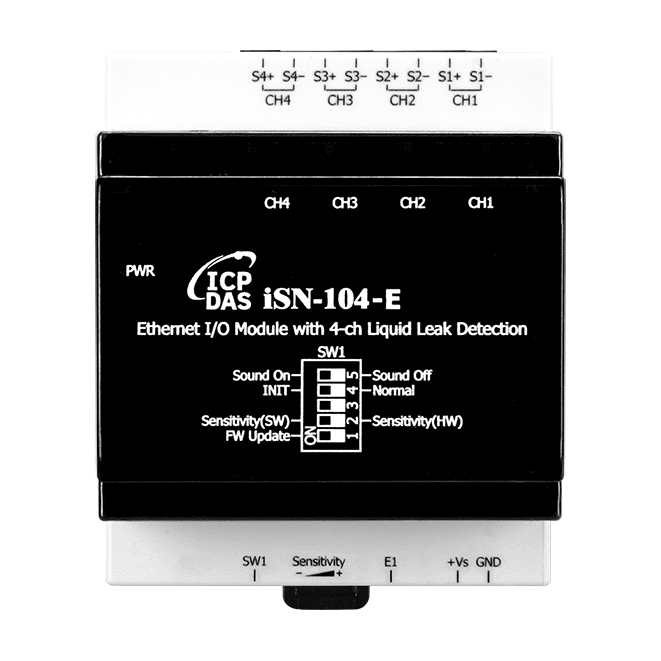

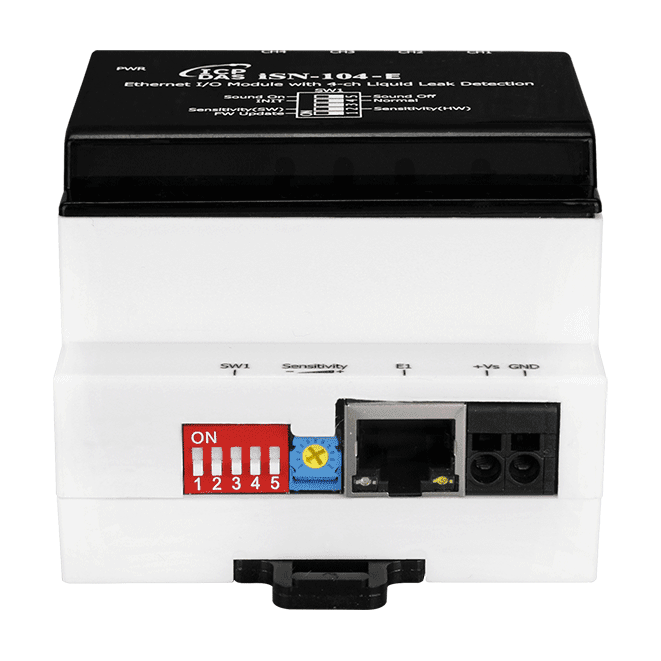

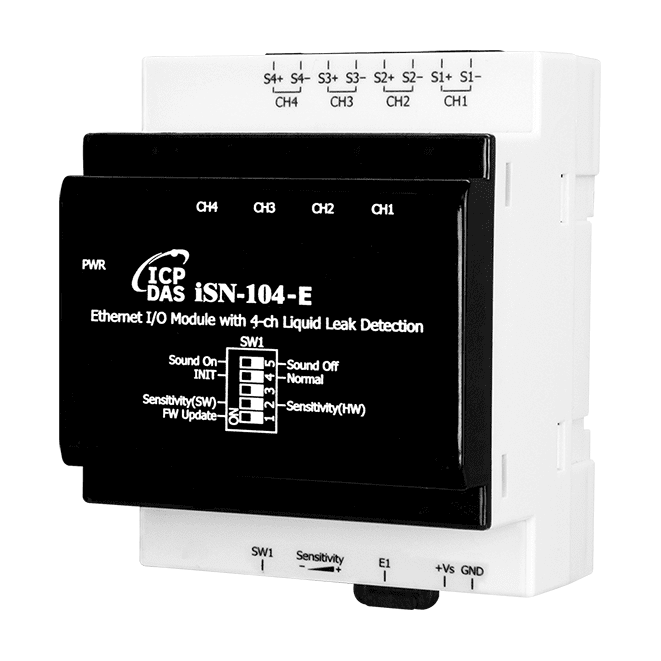

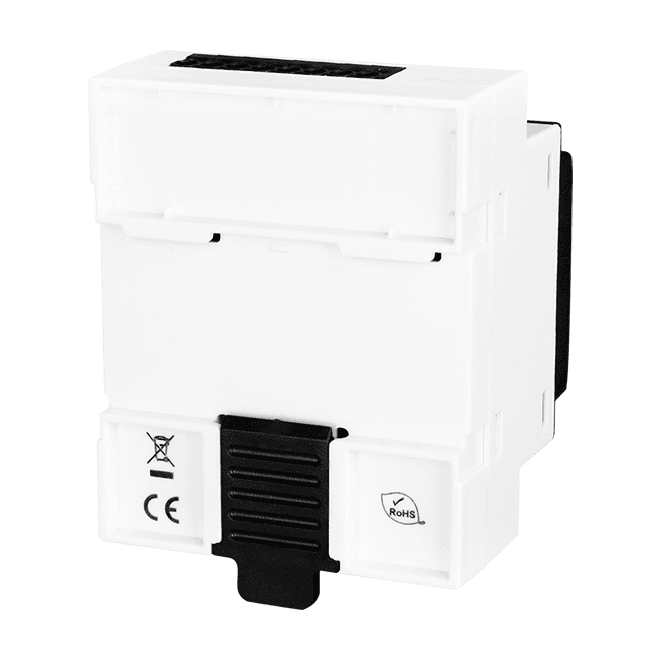

iSN-104-E Liquid Leak Detection Module, 4-ch med Modbus TCP/UDP og MQTT
4-kanals væskelækagemodul med alarm for kabelbrud, hørbar summer og Modbus TCP/UDP- eller MQTT-forbindelse. Understøtter sonder eller detekteringskabler op til 500 meter, med PoE- og DC-forsyning.
- Fire kanaler til detektering af væskelækage med sonde- eller kabelsensorer
- Alarm for lækage og kabelbrud med summer, som kan afbrydes med trykknap
- Detekteringskabel og forlængerkabel op til 500 meter
- Følsomhed justerbar med drejeknap, 26 kΩ ~ 580 kΩ
- Modbus TCP/UDP- og MQTT-kommunikation over én RJ-45-port
- Redundant forsyning fra PoE (IEEE 802.3af, Klasse 1) eller 10 ~ 48 VDC
1.113,57 kr. pr. stk.
| 1-9 stk. | 1.113,57 kr. | |
|---|---|---|
| 10-30 stk. | 1.053,78 kr. | −5 % |
| 31+ stk. | 1.001,46 kr. | −10 % |
Produktinformation "iSN-104-E Liquid Leak Detection Module, 4-ch med Modbus TCP/UDP og MQTT"
Modulet iSN-104-E overvåger fire kanaler til detektering af væskelækage og rapporterer lækager og kabelbrud direkte, uden behov for yderligere konverteringsmodul. Hver kanal kan bruge en punktsonde eller et linjedetekteringskabel, så modulet egner sig til både punktovervågning og lange rørstrækninger.
Detekteringskabler og forlængerkabler kan køre op til 500 meter i alt. Følsomhedsområdet på 26 kΩ til 580 kΩ indstilles med en drejeknap, og en trykknap afbryder summeren, mens statusLED'erne viser forsyning og alarmtilstand. Fjernalarm og enhedsstyring er tilgængelig via Modbus TCP/UDP eller MQTT, så modulet kan forsyne eksisterende HMI-, SCADA- eller overvågningssystemer.
Enheden accepterer redundant forsyning fra PoE (IEEE 802.3af, Klasse 1) eller en 10 ~ 48 VDC-indgang med beskyttelse mod omvendt polaritet. Den monteres på DIN-skinne og er specificeret til drift ved -25 ~ +75 °C.
Anvendelser
- Overvågning af vandrørslækage i bygninger
- Overvågning af brandrør og spildevandsrør
- Detektering af lækage fra husholdningsvand, drænings- og elektrisk udstyr
- Realtidsdetektering af lækage i serverrum, lagre, biblioteker og museer
- Lækageovervågning på luftbehandlingsudstyr, kølemaskiner, væskebeholdere og pumpetanke
- Integration med WISE IoT Edge Controller eller TPD/VPD Touch HMI
| Driftstemperatur: | -25 ~ +75 °C |
|---|---|
| Grænseflade: | Ethernet |
| Montage: | DIN-skinne |
| Porte: | 1 x RJ-45, 10/100 Base-TX |
| Produkttype: | Væskelækagedetekteringsmodul |
| Protokol: | Modbus TCP/UDP, MQTT |
| Strømindgang: | 10 ~ 48 VDC, PoE |
| PoE: | Ja |
Specifikationer
| EMS-beskyttelse | |
|---|---|
| EFT (IEC 61000-4-4) | ±4 kV til strømforsyning |
| ESD (IEC 61000-4-2) | ±8 kV luft for tilfældigt punkt |
| LED-indikatorer | |
| Status | 1 som strømindikator 4 som alarmindikator |
| System | |
| Alarm | Til både detektion af væskelækage og detektion af kabelbrud. |
| Summer | Ja. Kan slås fra med en trykknap. |
| Væskelækagedetektion | |
| Kanaler | 4 |
| Væsketype | Vand, 2 µS/cm |
| Sensortype | Sonde til punktdetektion eller kabel til linjedetektion |
| Maks. kabellængde | 500 meter Inkluderer væskelækagedetektionskabel og forlængerkabel. |
| Følsomhedsområde | 26 KΩ ~ 580 KΩ (justerbar via drejeomskifter) |
| Kabelbrudsdetektion | Ja. Til væskelækagedetektionskabel CA-LLD-DC100X-Lxxx kun. |
| Ethernet | |
| Porte | 1 x RJ-45, 10/100 Base-TX |
| PoE | Ja |
| Adgangskontrol | ID, adgangskode og IP-filter |
| Protokol | Modbus TCP/UDP, MQTT |
| Strøm | |
| Beskyttelse mod omvendt polaritet | Ja |
| Indgangsområde | 10 ~ 48 VDC |
| Forbrug | 1,6 W maks. |
| Forsynet fra PoE | Ja, IEEE 802.3af, klasse 1 |
| Mekanisk | |
| Mål (mm) | 72 x 95 x 57 (W x L x H) |
| Installation | DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -30 ~ +80°C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
