iWSN-9603-RCT1000P-ME-IP33 Trådløs 3-faset elmåler, 1000 A Rogowski-CT

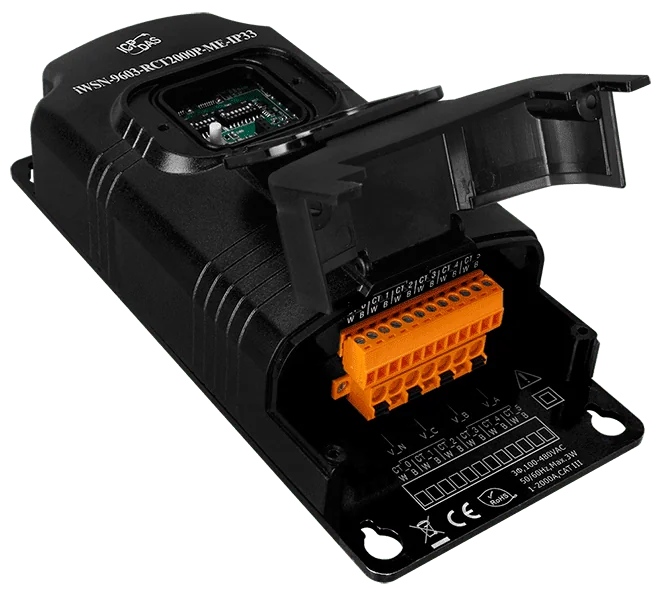

iWSN-9603-RCT2000P-ME-IP33 er en trådløs 3-faset elmåler til måling af energiforbrug på udstyr, der forsynes fra samme AC-kilde. Den tager én 3-faset spændingsindgang og to 3-fasede strømsløjfer, ved hjælp af seks Rogowski-strømtransformere med en mærkestrøm på op til 2000 A, en indvendig diameter på 105 mm og 4 m tilledninger. Målinger sendes via 433 MHz radio, så måleren er velegnet til distribuerede eller hurtigt idriftsatte installationer, hvor det er upraktisk at trække ekstra strømkabler.Denne bestillingskode er den højeste strømmulighed i iWSN-9603-serien. Varianterne -RCT500P og -RCT1000P bruger Rogowski-CT'er på henholdsvis 500 A og 1000 A med indvendige diametre på 55 mm og 80 mm. Nøjagtigheden for Wh på bedre end 2 % ved PF=1 gælder for denne model kun, når indgangsstrømmen overstiger 200 A, så den nedre del af området ligger uden for den specificerede betingelse.Måler 3P4W, 3P3W, 3P3W 2CT, 1P3W og 1P2W installationer med tovejs kWh-målingTrue RMS-spænding og -strøm, aktiv effekt, aktiv energi, effektfaktor og frekvensIndbygget RTC tidsstempler hver måling, med en 3-minutters historikcache til datasuppleringSelvforsynet fra den målte spændingsindgang, mærkeområde 100 - 480 VAC (58 - 277 VAC enkeltfase)433 MHz radio med op til 64 trådløse subnetværk og en indbygget omnidirektionel antenneIP33-kabinet og stikdæksel til installationer uden for et skabshusMåleren konfigureres via DIP-kontakter og er beregnet til vægmontering. Typiske anvendelser omfatter effektivitetsarbejde for maskiner og processer, styring af elinformation, beregning af CO₂-udledning, prædiktiv vedligeholdelse og analyse af elforbrugsdata.AnvendelserForbedring af effektivitet for maskiner og processerAdministration af elinformationBeregning af CO₂-udledningPrædiktiv vedligeholdelseBig data-analyse af elforbrug

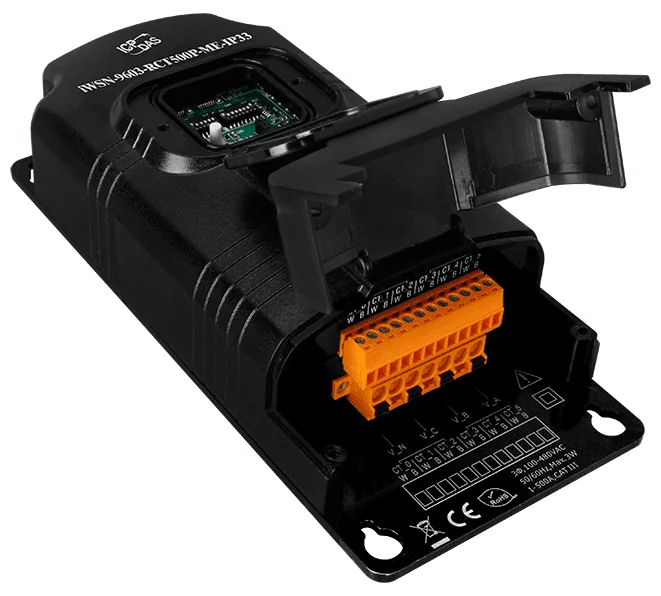

iWSN-9603-RCT500P-ME-IP33 er en trådløs elmåler til 3-fasede eller enfasede vekselstrømskredsløb. Den har én spændingsindgang og op til to 3-fasede kredse, som hver måles med Rogowski-strømtransformere. Denne 500A-variant leveres med seks CT'er med 55 mm indvendig diameter på 4 m ledninger, og dækker 5 A til 500 A. Måleren er beregnet til ingeniører, der skal aflæse energidata fra flere laster, forsynet fra samme forsyning, uden at trække dedikeret strømkabling frem til måleren.Måleren får sin strøm fra det målte spændingskabel, så installationen kræver ingen separat forsyning. Målinger sendes over 433 MHz radio, og enheden kan arbejde i op til 64 trådløse under-netværk. Et indbygget RTC tidsstempler hver måling, og en 3-minutters historiecache supplerer data, når forbindelsen afbrydes. Konfigurationen foretages med DIP-kontakter.Kabinettet er klassificeret IP33 og monteres på væggen, hvilket passer til installationer uden for et tavleskab, hvor sprinkleranlæg kan være aktive. Et stikdæksel beskytter mod utilsigtet berøring af spændingsførende forbindelser.AnvendelserForbedring af energieffektivitet for maskiner og processerAdministration af elforbrugsinformationBeregning af CO₂-udledningPrædiktiv vedligeholdelseBig data-analyse af elforbrug

Den iWSN-9603-160-ME-IP33 er en trådløs intelligent elmåler til overvågning af 3-fasede vekselstrømskredsløb. Den har én 3-fasет spændingsindgang og to 3-fasede strømindgange, som hver forsynes af 100 A split-strømtransformere med 16 mm indvendig diameter. Seks CT'er og 8 m ledninger er inkluderet, så måleren egner sig til ingeniører, der måler forbruget af flere maskiner eller processer, der forsynes fra samme forsyning.Installationen er forenklet, fordi modulet henter sin strøm fra det målte spændingskabel, så der ikke er behov for separat strømforsyning. Målinger rapporteres via et 433 MHz sub-GHz radionetværk med op til 64 under-netværk, og en 3-minutters historisk datacache er tilgængelig som supplement til data. Hver måling tidsstemples af den indbyggede RTC.Kabinettet har IP33-klassificering og er udstyret med et stikdæksel, der forhindrer blotlagte stik og reducerer risikoen for elektrisk stød. En indbygget 2 A sikring beskytter hovedkredsløbet. Konfigurationen foretages via DIP-kontakter.AnvendelserForbedring af energieffektivitet for maskiner og processerAdministration af elinformationBeregning af CO₂-udledningPrædiktiv vedligeholdelseBig data-analyse af elforbrug

iWSN-9603-240-ME-IP33 er en trådløs energimåler til overvågning af flere laster, som forsynes fra samme vekselstrømsforsyning. Den har én trefaset spændingsindgang og to trefasede strømindgange, hver udstyret med 200 A split-core strømtransformere, så den kan dække 2-kreds trefase- eller 4-kreds enfasekredsløb i én enhed.Da måleren får sin strømforsyning fra det målte spændingskabel, er der ikke behov for separat forsyningsledning. Målinger sendes over 433 MHz radio med op til 64 trådløse under-netværk, hvilket egner sig til produktionsgulve, hvor metalkonstruktioner og tæt udstyr ellers ville forstyrre et konventionelt kablet netværk.Tovejs kWh-måling med sand RMS-spænding og -strømIndbygget RTC, der tidsstempler hver måling, med en 3-minutters historikcache til udfyldning af hullerIP33-kabinet med stikdæksel til installation uden for et tavlekabinetAnvendelserForbedring af energieffektivitet for maskiner og processerAdministration af elforbrugsinformationBeregning af CO₂-udledningPrædiktiv vedligeholdelseBig data-analyse af elforbrug
