tGW-715i-UL-UTA Modbus TCP til RTU/ASCII-gateway, PoE, isoleret RS-422/485
Modbus TCP til RTU/ASCII-gateway med PoE, én 3000 VDC isoleret RS-422/485-port og et driftsområde på -40 til +70 °C, til tilslutning af serielle enheder til Ethernet-netværk.
- Modbus TCP til RTU/ASCII-gateway med master- og slave-understøttelse på begge sider
- 3000 VDC signalisolation på den ene RS-422/485-port
- Driftstemperatur på -40 til +70 °C (UTA-variant)
- IEEE 802.3af PoE (Klasse 1) eller strømforsyning på 12 til 48 VDC via skrueklemmer
- Read-cache for hurtigere Modbus TCP/UDP-svar og lavere belastning af RS-485-bussen
- UDP Search til enhedsopsporing, statisk IP eller DHCP-adressering
1.464,81 kr. pr. stk.
| 1-9 stk. | 1.464,81 kr. | |
|---|---|---|
| 10-30 stk. | 1.397,54 kr. | −5 % |
| 31+ stk. | 1.322,81 kr. | −10 % |
Produktinformation "tGW-715i-UL-UTA Modbus TCP til RTU/ASCII-gateway, PoE, isoleret RS-422/485"
Med tGW-715i-UL-UTA kan en Modbus TCP-host kommunikere med serielle Modbus RTU- eller ASCII-enheder over Ethernet, hvilket fjerner kabellængdebegrænsningerne fra ældre seriellinks. Den er velegnet til installationer, hvor den serielle side kræver galvanisk adskillelse, og hvor anlægget er udsat for et bredt temperaturområde.
Den isolerede RS-422/485-port giver 3000 VDC signalisolation, og driftsområdet på -40 til +70 °C gælder for denne UTA-variant. Modulet kan forsynes via Ethernet (PoE) fra en PoE-switch eller fra en 12 til 48 VDC-forsyning på dets skrueklemmeblok. En read-cache gemmer tidligere anmodninger og svar, så gentagne forespørgsler til samme slave besvares uden at belaste RS-485-bussen igen.
- Understøtter Modbus TCP/UDP master og slave samt Modbus RTU/ASCII master og slave
- Op til 32 TCP-forbindelser (master) pr. seriel port
- Statisk IP eller DHCP-netværkskonfiguration med webserver til opsætning
Certificeringer angivet for denne model er CE, UKCA, FCC, UL, RoHS og WEEE. Pakken indeholder et DC-jack til 2-leder strømkabel, 0,3 m (CA-002-UL).
Anvendelser
- Fabriksautomation
- Bygnings- og husautomation
- Fjerndiagnose og -styring
- Solcelleovervågning
| Driftstemperatur: | -40 ~ +70 °C |
|---|---|
| Grænseflade: | RS-422/485 |
| Kabinet: | Plast |
| Montage: | DIN-skinne |
| Porte: | 1 |
| Produkttype: | Gateway |
| Protokol: | Modbus TCP |
| Strømindgang: | +12 ~ 48 VDC |
| PoE: | IEEE 802.3af, Klasse 1 |
| Isolation: | 3000 VDC |
Specifikationer
| Ethernet | |
|---|---|
| Porte | 10/100 Base-TX, 8-polet RJ-45 x 1, (Autoforhandling, Auto-MDI/MDIX, LED-indikator) |
| PoE | PoE (IEEE 802.3af, Klasse 1) |
| COM-porte | |
| Porte | tGW-715-UL og tGW-715-UL-UTA: 1 x RS-422/485 (ikke-isoleret) tGW-715i-UL og tGW-715i-UL-UTA: 1 x RS-422/485 (3000 VDC signalisolation) |
| Baudrate | 115200 bps maks. |
| Bias-modstand | Ja, 1 KΩ |
| Paritet | Ingen, ulige, lige, mark, mellemrum |
| Databit | 5, 6, 7, 8 |
| Stopbit | 1, 2 |
| Nodeadresse | 254 (maks.) |
| Strøm | |
| Forbrug | 0,07 A @ 24 VDC |
| Forsynet fra PoE | IEEE 802.3af, Klasse 1 |
| Forsynet fra klemrække | +12 ~ 48 VDC |
| Mekanisk | |
| Kabinet | Plast |
| Mål (mm) | 52 mm x 27 mm x 95 mm (W x L x H) |
| Installation | DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | tGW-715-UL og tGW-715i-UL: -25 ~ +70 °C tGW-715-UL-UTA og tGW-715i-UL-UTA: -40 ~ +70 °C |
| Opbevaringstemperatur | -30 ~ +80 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
Login
Tilbehør
GST25A24-DA1-DIN CR omformer en universel indgangsspænding på 85~264 VAC til en udgang på 24 VDC med en nominel effekt på 25 W og 1,04 A. Den er designet til montering på DIN-skinne, så den kan monteres direkte i et styreskab sammen med øvrigt automationsudstyr.Kortslutnings-, overbelastnings- og overspændingsbeskyttelse er indbygget, hvor overspændingsfunktionen er implementeret som en Zener-diodeklemme. Det helt lukkede plasthus og et driftsområde på -30 °C til +70 °C gør det muligt at anvende enheden over et bredt omgivelsestemperaturområde.Enheden er mærket med CE, UKCA, FCC, RoHS og WEEE. Specifikationstabellen angiver sikkerheds-, EMC- samt ind- og udgangsdata for bestillingskoden GST25A24-DA1-DIN CR.AnvendelserForsyning af 24 VDC til DIN-skinnemonteret automations- og styreudstyr i skabe
The UP0061D-12PA58G CR er en vægmonteret AC-DC-strømforsyning, der omformer et bredt område af netindgang til en 12 VDC, 0,5 A (6 W) udgang. Den egner sig til ingeniører, der har brug for en kompakt, stikmonteret 12 VDC-forsyning til lavtforbrugende udstyr i en installation uden kabinet eller på en arbejdsbænk.Enheden har et 90 graders DC-strømstik (5,5*2,1*10,5 mm) til udgangen og et toполet USA-stik på indgangssiden. Udgangens ripple og støj er specificeret til maks. 200 mVp-p, med en typisk holdetid på 6 ms og en typisk virkningsgrad på 78%.Vægmonteret plasthus med målene (29 * 46,0 * 74) mmDriftsområde 0 °C ~ +50 °C, opbevaring -40 °C ~ +85 °CAnvendelserForsyning af 12 VDC til lavtforbrugende udstyr med op til 6 WBænk- eller vægmonteret strøm til enheder med 5,5*2,1 mm DC-indgang
Lignende produkter

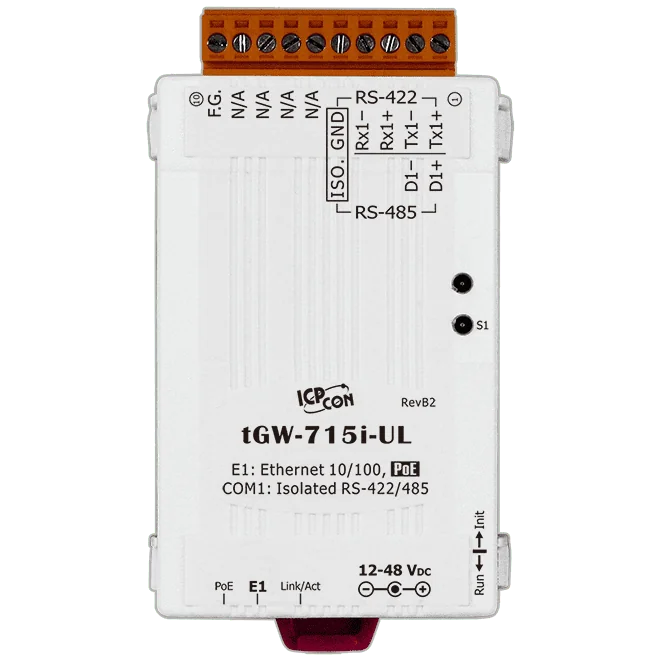

Den tGW-715i-UL CR forbinder Modbus TCP-værter med serielle Modbus RTU- eller ASCII-enheder over Ethernet og fjerner kabellængdebegrænsningerne i ældre RS-485-forbindelser. Den er velegnet til ingeniører, der skal føre eksisterende seriel-instrumenter eller styringer ind i et TCP/IP-netværk uden at ændre feltenhederne.Den isolerede variant tilføjer 3000 VDC signalisolation på den ene RS-422/485-port, hvilket hjælper med at beskytte den serielle bus mod jordpotentialforskelle mellem lokationer. Gatewayen kan også sende data mellem to serielle Modbus-enheder over TCP/IP og understøtter parforbindelse, seriel bro og seriel tunnel. En read-cache gemmer tidligere forespørgsler og svar, så gentagne forespørgsler fra flere masters til samme slave kan besvares hurtigere og med mindre belastning af RS-485-bussen.Strømmen kan komme fra en IEEE 802.3af Class 1 PoE-switch via almindeligt Ethernet-kabel eller fra en +12 ~ 48 VDC klemrækkeindgang. Det standardmæssige driftstemperaturområde er -25 ~ +70 °C. Et DC-jack til 2-leder strømkabel, 0,3 M (CA-002-UL), medfølger.AnvendelserFabriksautomationBygnings- og husautomationFjerndiagnose og -styringSolcelleovervågning

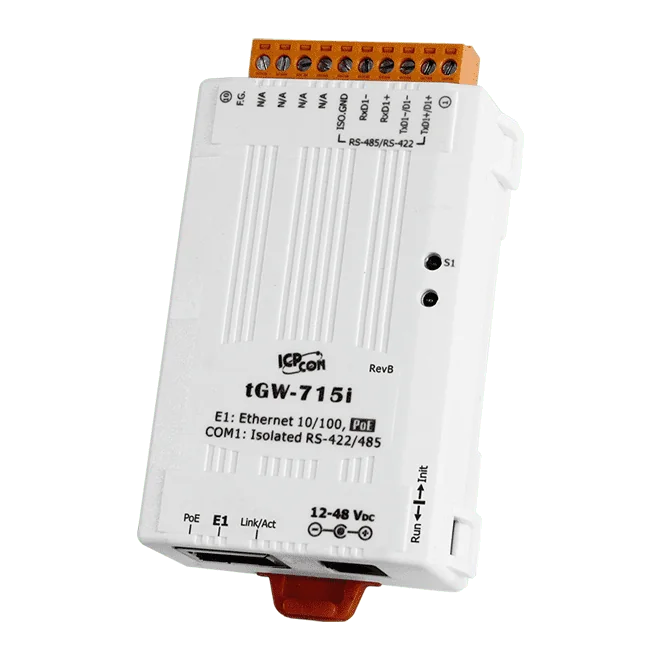

tGW-715i CR er en kompakt gateway, der gør det muligt for en Modbus TCP-host at kommunikere med serielle Modbus RTU- eller ASCII-enheder over Ethernet, og som fjerner kabellængdebegrænsningerne i ældre seriel-netværk. Den egner sig til ingeniører, der vil eftermontere eksisterende RS-485- eller RS-422-udstyr i et IP-baseret SCADA- eller HMI-system.Enheden kan også konfigureres til par-forbindelse, seriel bro- eller seriel tunnel-drift, hvor data routes over TCP/IP mellem to serielle Modbus-enheder. En read-cache gemmer nylige anmodninger og svar, så gentagne forespørgsler fra flere masters til samme slave besvares hurtigere og belaster den serielle bus mindre.Strømforsyningen kan ske via PoE (IEEE 802.3af, Klasse 1) eller fra en +12 ~ 48 VDC klemrækkeforsyning. Den 3000 VDC signalisolering på den serielle port og DIN-skinnehuset gør den praktisk at montere i tavler. Bestillingskoden inkluderer et DC-jack til 2-leder strømkabel, 0,3 M.AnvendelserFabriksautomationBygnings- og husautomationFjerndiagnose og -styringSolcelleovervågning

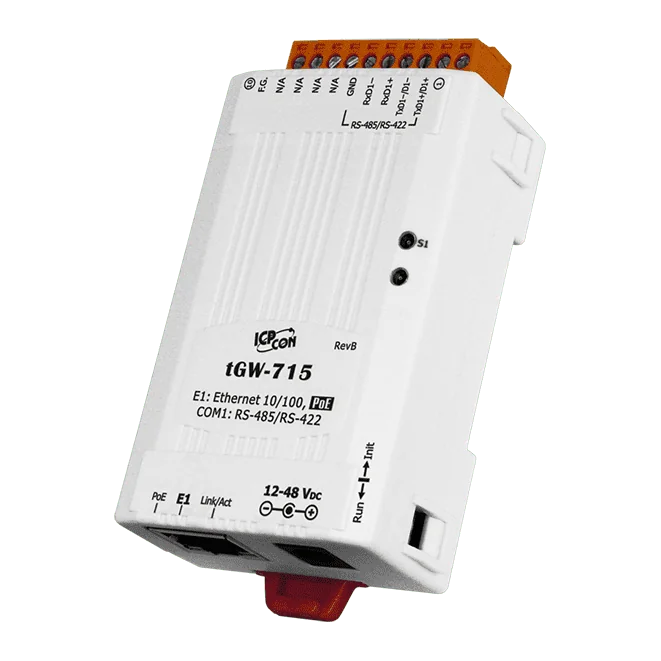

tGW-715 CR forbinder Modbus TCP/UDP-værter på et Ethernet-netværk med serielle Modbus RTU- eller ASCII-enheder over RS-422/485. Det giver et overordnet styresystem adgang til feltenheder uden at være begrænset af kablængderne på ældre seriel forbindelser, og gatewayen kan fungere som master eller slave på begge sider af konverteringen.Gatewayen kan også anvendes i par-forbindelse, seriel bro- eller seriel tunnel-opsætninger, hvor seriel Modbus-data routes over TCP/IP mellem to RTU- eller ASCII-enheder. En læsecache gemmer tidligere forespørgsler og svar, så gentagne forespørgsler fra flere HMI- eller SCADA-masters til samme slave besvares hurtigt, hvilket reducerer trafikken på RS-485-bussen.Strømforsyningen kan leveres over Ethernet via IEEE 802.3af Klasse 1 PoE, eller fra en +12 ~ 48 VDC klemrækkeindgang, hvor der ikke findes en PoE-switch. Leveringen omfatter et DC-jack til 2-leder strømkabel, 0,3 m. Enheden er placeret i et plastkabinet til DIN-skinnemontage og er specificeret til drift ved -25 ~ +75 °C.AnvendelserFabriksautomationBygnings- og husautomationFjerndiagnose og -styringSolcelleovervågning

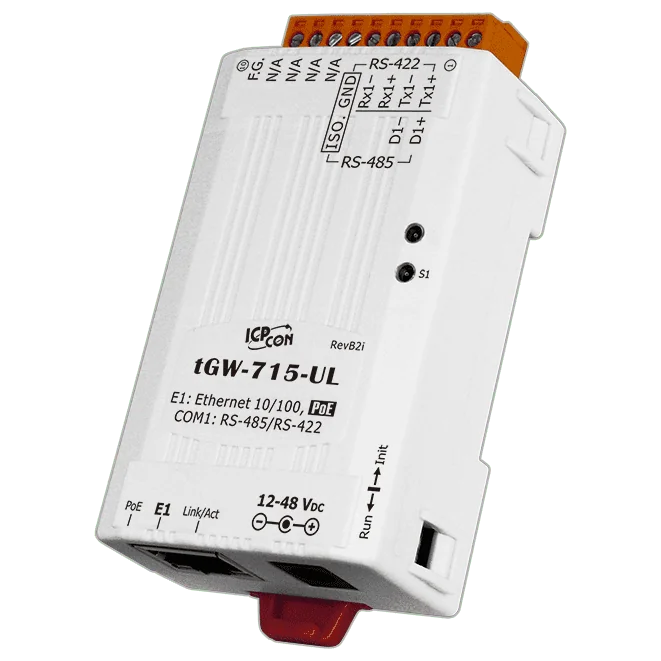

Den tGW-715-UL forbinder Ethernet-baserede Modbus TCP-mastere med serielle Modbus RTU/ASCII-enheder via én 1-port RS-422/485-grænseflade. Den gør det muligt at tilgå ældre seriel udstyr over et TCP/IP-netværk og fjerner kabellængdebegrænsningerne ved en direkte seriel forbindelse.Strømforsyningen kan leveres over Ethernet med IEEE 802.3af Class 1 PoE fra en kompatibel switch, eller fra en +12 ~ 48 VDC klemrække, hvis der ikke findes en PoE-switch. En læse-cache gemmer tidligere anmodninger og svar, så gentagne forespørgsler fra flere mastere til samme slave kan besvares hurtigt, hvilket reducerer trafikken på RS-485-bussen.Denne bestillingskode bruger den standard, ikke-isolerede RS-422/485-port med et driftsområde på -25 ~ +70 °C. Vælg varianten tGW-715i-UL, hvis den serielle port kræver 3000 VDC signalisolation, eller -UTA-versionen for drift ned til -40 °C.AnvendelserFabriksautomationBygnings- og husautomationFjerndiagnose og -styringSolcelleovervågning
