tM-P8 CR 8-kanals isoleret DI-modul til vådkontakt, RS-485 Modbus RTU

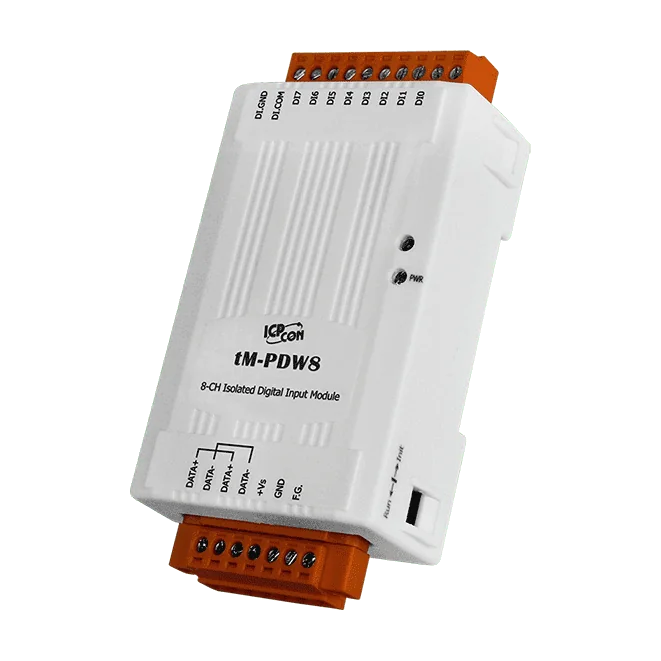

Den tM-PDW8 CR er et 8-kanals digitalt indgangsmodul til RS-485 fjernstyrede I/O-netværk. Hver kanal er optokobler-isoleret, og indgangstypen fastlægges af ledningsforbindelserne, så det samme modul kan læse enten tørre kontakter eller våde (spændingsbaserede) signaler uden ændringer i hardwaren.Kanaler til våde kontakter kan forbindes som sink-type eller source-type indgange, hvilket hjælper med at tilpasse modulet til polariteten på feltenheder. Hver kanal kan også fungere som 16-bit tæller med en maksimal tælleværdi på 65535, hvilket gør modulet egnet til puls- og kontaktoptælling. Der er to watchdog-funktioner til overvågning af modulet og kommunikationen.Kommunikationen sker via DCON, Modbus RTU eller Modbus ASCII over én RS-485-port, med baudrater fra 1200 til 115200 bps. Modulet forsynes med 10 til 30 VDC, monteres på DIN-skinne og har et driftstemperaturområde fra -25 til +75 °C. Det er mærket med CE, UKCA, FCC, RoHS og WEEE.AnvendelserTil/fra-styringIndustriel automationIndustrielle maskinerBygningsautomationFødevare- og drikkevaresystemerHalvlederfabrikationStyresystemer

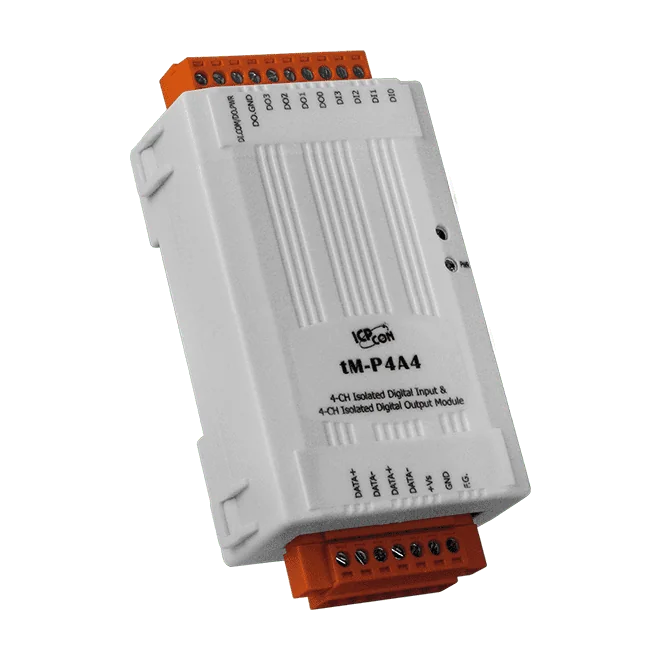

tM-P4A4 CR er et RS-485 fjern-I/O-modul til ingeniører, der har brug for både digitale indgange og koblede digitale udgange på én DIN-skinneenhed. De fire våde kontaktindgange af sink-type og de fire udgange af source-type (PNP) er hver især fotokoblerisolerede, så feltledningerne er elektrisk adskilt fra styresiden.Hver indgangskanal kan også bruges som en 16-bit tæller, der tæller op til 65535 med op til 100 Hz, hvilket passer til puls- og sumoptællingsopgaver sammen med til/fra-styring. Udgangenes tænd- og sikkerhedsværdier kan programmeres, så modulet kan definere en kendt tilstand ved opstart og ved kommunikationsfejl.Modulet har en dobbelt watchdog, der dækker både modulet og kommunikationen, 3750 VDC isolation internt i modulet og ±4 kV ESD-beskyttelse på hver terminal. Det forsynes med 10 ~ 30 VDC og har et driftsområde på -25 ~ +75 °C.AnvendelserTil/fra-styringIndustriel automationIndustrielle maskinerBygningsautomationFødevare- og drikkevaresystemerHalvlederfremstillingStyresystemer

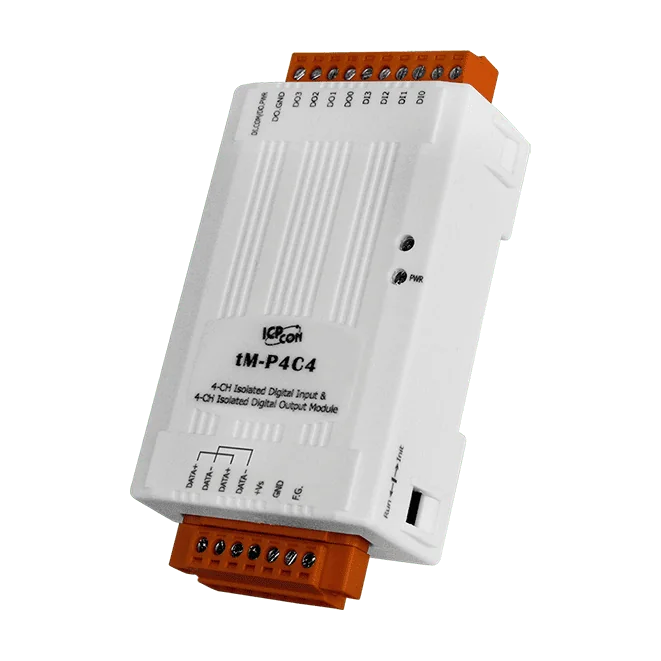

tM-P4C4 CR er et RS-485 fjern-I/O-modul til tænd/sluk-styring, hvor både indgangsdetektering og udgangsskift skal være galvanisk isoleret. Modulet kombinerer fire digitale indgange af source-typen med fire digitale udgange af sink-typen (NPN), hvor hver side er beskyttet med optokobler-isolation og 3750 VDC isolation internt i modulet.Hver indgangskanal kan køre som 16-bit tæller med op til 65535, en frekvens på 100 Hz og en minimum pulsbredde på 5 ms. Udgangene er klassificeret til 700 mA pr. kanal og har kortslutningsbeskyttelse. Både tænd-værdien og sikker-værdien for hver udgang kan programmeres, så feltens tilstand er defineret, hvis kommunikationen afbrydes. Dobbelte watchdogs overvåger både modulet og kommunikationsforbindelsen.Modulet forsynes fra en 10 ~ 30 VDC klemrække med polaritetsbeskyttelse, trækker maksimalt 0,5 W og monteres på DIN-skinne. Det fungerer ved -25 ~ +75 °C og er klassificeret til 10 ~ 95 % RF, ikke-kondenserende.AnvendelserTænd/sluk-styringIndustriel automationIndustrielle maskinerBygningsautomationFødevare- og drikkevaresystemerHalvlederfremstillingStyresystemer

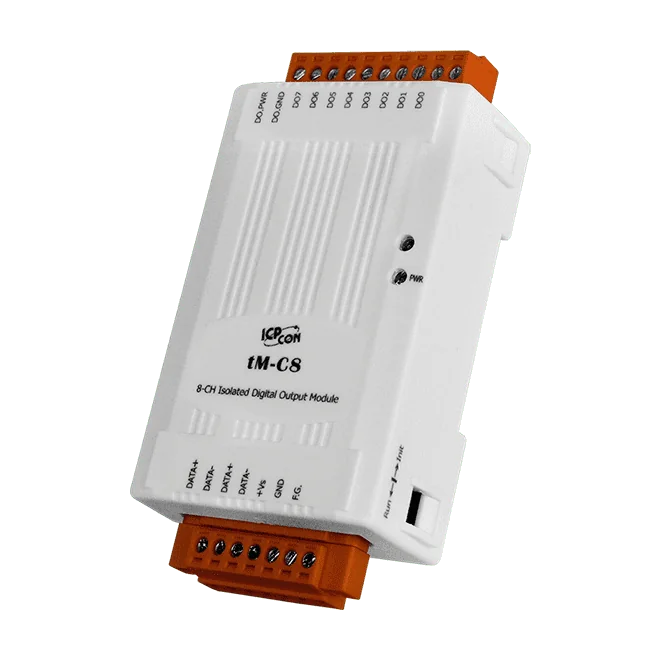

The tM-C8 CR er et RS-485 fjern-I/O-modul, der skifter otte isolerede open-collector-udgange i sink-tilstand (NPN). Hver kanal er optokobler-isoleret og beskyttet mod kortslutning, så modulet egner sig til tænd/sluk-styringsopgaver, hvor udgangenes pålidelighed er vigtig.Både tænd-værdi og sikker udgangstilstand kan programmeres, så udgangene kan holdes i en defineret tilstand, når modulet starter, eller når kommunikationen går tabt. En dobbelt watchdog, der dækker både modulet og kommunikationsforbindelsen, giver yderligere beskyttelse ved drift uden opsyn.Den elektriske robusthed omfatter 3750 VDC isolation internt i modulet og 4 kV ESD-kontaktbeskyttelse på hver klemme. Modulet trækker op til 0,8 W fra en 10 ~ 30 VDC klemrækkeforsyning og er designet til montering på DIN-skinne.AnvendelserTænd/sluk-styringIndustriel automationIndustrielle maskinerBygningsautomationFødevare- og drikkevaresystemerHalvlederfremstillingStyresystemer
