tM-R5 CR 5-kanals strømrelæmodul med RS-485 Modbus RTU-interface
tM-R5 CR leverer fem Form A strømrelæudgange styret over RS-485 med DCON, Modbus RTU eller Modbus ASCII til tænd/sluk-styring i industriel automation.
- Fem Form A (SPST N.O.) strømrelæudgange
- Programmerbar opstartsværdi og sikker værdi for de digitale udgange
- Dobbelt watchdog for modul og kommunikation
- 3750 VDC isolation internt i modulet
- 4 kV ESD- og EFT-beskyttelse, med ESD-mærkning ±4 kV kontakt og ±8 kV luft
- 1 x RS-485-port med understøttelse af DCON, Modbus RTU og Modbus ASCII ved 1200 til 115200 bps
545,57 kr. pr. stk.
| 1-9 stk. | 545,57 kr. | |
|---|---|---|
| 10-30 stk. | 530,63 kr. | −3 % |
| 31+ stk. | 523,15 kr. | −4 % |
Produktinformation "tM-R5 CR 5-kanals strømrelæmodul med RS-485 Modbus RTU-interface"

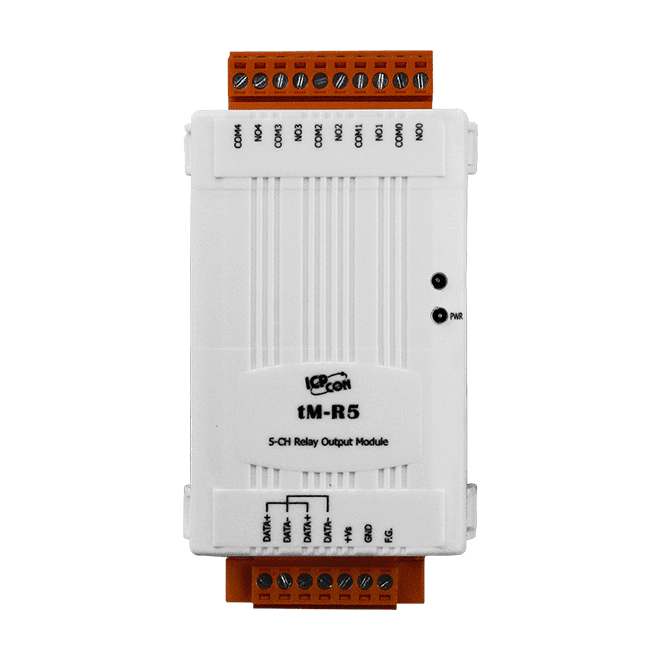

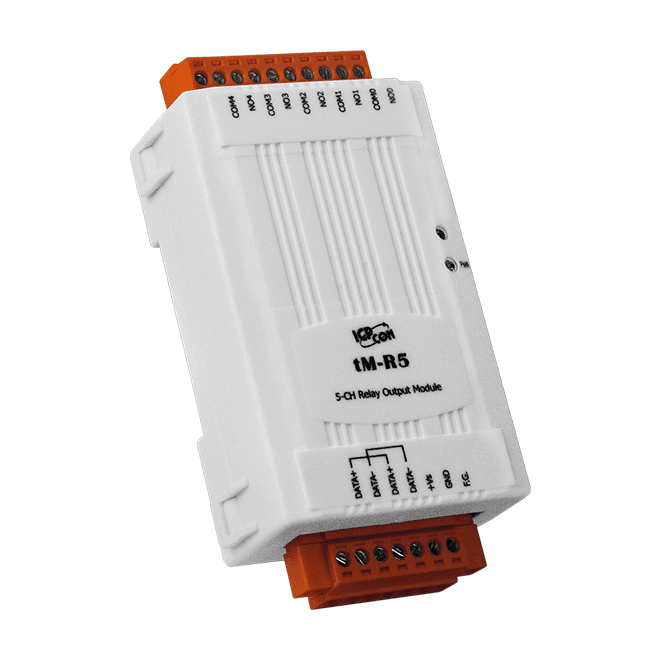

Den tM-R5 CR er et 5-kanals strømrelæmodul fra tM-serien af RS-485 remote I/O-enheder. Hver af de fem udgange er et Form A (SPST N.O.) strømrelæ, velegnet til at skifte belastninger i tænd/sluk-styringer, hvor et seriel-netværksforbundet relætrin er påkrævet.
Ingeniører vil sætte pris på den konfigurerbare opstarts- og fejlsikre adfærd. Udgangsværdier ved opstart og sikre værdier kan begge programmeres, og en dobbelt watchdog, der dækker både modulet og kommunikationsforbindelsen, hjælper med at holde udgangstilstanden defineret, når værtssystemet opfører sig forkert. Modulet giver desuden 3750 VDC isolation internt i modulet og 4 kV ESD- og EFT-beskyttelse.

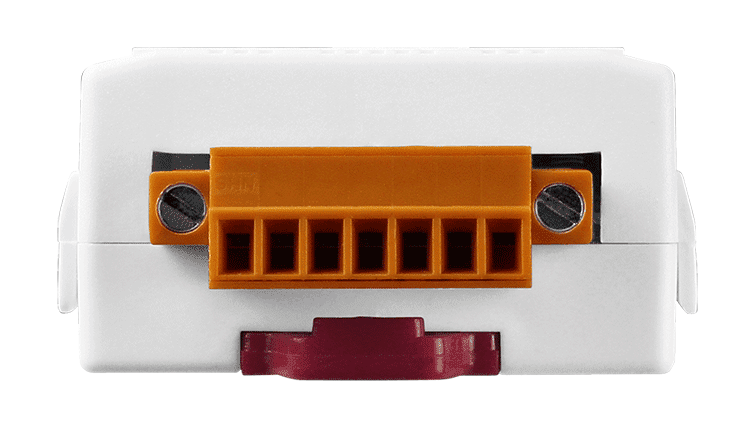

Modulet forsynes fra en 10 til 30 VDC klemrække, har beskyttelse mod forkert polaritet og monteres på DIN-skinne. RS-485-porten understøtter DCON, Modbus RTU og Modbus ASCII ved 1200 til 115200 bps med valgbare dataformater.
Anvendelser
- Alle typer tænd/sluk-styring
- Industriel automation
- Industrielle maskiner
- Bygningsautomation
- Fødevare- og drikkevaresystemer
- Halvlederfremstilling
- Styresystemer
| Product type: | Relay Output Module |
|---|---|
| Interface: | RS-485 |
| Protocol: | DCON, Modbus ASCII, Modbus RTU |
| Relay outputs: | 5 |
| Ports: | 1 |
| Isolation: | 3750 VDC |
| Power input: | 10 ~ 30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| CPU-modul | |
|---|---|
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Isolation | |
| Intra-modul isolation | 3750 VDC |
| EMS-beskyttelse | |
| EFT (IEC 61000-4-4) | ±4 kV til strømforsyning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt for hver terminal ±8 kV luft for tilfældigt punkt |
| LED-indikatorer | |
| Status | 1 x Forsyning og kommunikation |
| Relæudgang | |
| Kanaler | 5 |
| Type | Effektrelæ, Form A (SPST N.O.) |
| Driftstid | 6 ms |
| Frigivelsestid | 3 ms |
| Elektrisk holdbarhed | VDE: 5 A @250 VAC 30.000 ops (10 ops/minut) ved 75 °C 5 A @30 VDC 70.000 ops (10 ops/minut) ved 75 °C UL: 5 A @250 VAC/30 VDC 6.000 ops 3 A @250 VAC/30 VDC 100.000 ops 5 A @30 VDC 70.000 ops (10 ops/minut) ved 75 °C |
| Mekanisk levetid | 20.000.000 operationer uden belastning (300 operationer/minut) |
| Værdi ved tænding | Programmerbar |
| Sikker værdi | Programmerbar |
| COM-porte | |
| Porte | 1 x RS-485 |
| Baudrate | 1200 ~ 115200 bps |
| Dataformat | (N, 8, 1), (N, 8, 2), (O, 8, 1), (E, 8, 1) |
| Protokol | DCON, Modbus RTU, Modbus ASCII |
| Strøm | |
| Beskyttelse mod omvendt polaritet | Ja |
| Forbrug | 1,0 W maks. |
| Forsynet fra klemrække | 10 ~ 30 VDC |
| Mekanisk | |
| Mål (mm) | 52 x 98 x 27 (W x L x H) |
| Installation | DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -30 ~ +75 °C |
| Fugtighed | 10 ~ 95% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
