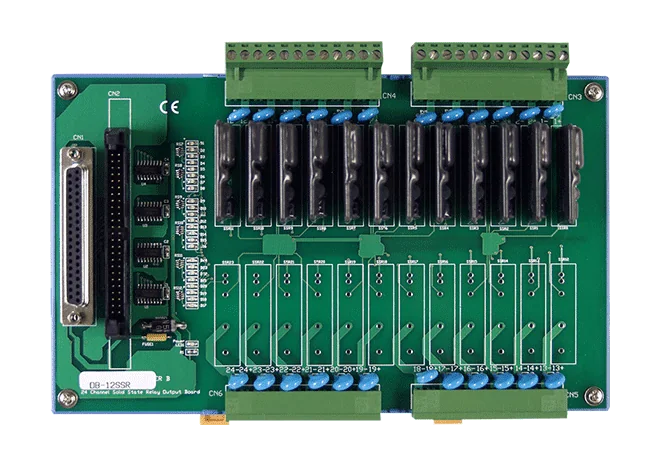

DB-12SSR 12-kan. AC-halvlederrelæ daughter board, OPTO-22-kompatibel
DB-12SSR er et 12-kanals AC-halvlederrelæ daughter board med optisk isolering og et OPTO-22-kompatibelt stik, til tænd/sluk-koblinger i automations- og testopsætninger.
- 12 AC-halvlederrelækanaler, hver optisk isoleret
- Sluttes direkte til et OPTO-22-kompatibelt kort
- Leveres med flatkablet CA-5015, 50-polet, 1,5 m
- LED-indikation af relæstatus pr. kanal
- Skrueklemmer til feltledninger
- Aktiveringstid på 1/2 periode af spændingens sinuskurve, 1 ms (maks.)
3.011,86 kr. pr. stk.
| 1-9 stk. | 3.011,86 kr. | |
|---|---|---|
| 10-30 stk. | 2.862,39 kr. | −5 % |
| 31+ stk. | 2.712,92 kr. | −10 % |
Produktinformation "DB-12SSR 12-kan. AC-halvlederrelæ daughter board, OPTO-22-kompatibel"
DB-12SSR er et daughter board med tolv AC-halvlederreléudgange, hvor hver udgang er optisk isoleret fra styresiden. Det sluttes direkte til et OPTO-22-kompatibelt kort, så ingeniører kan tilføje koblede AC-laster til en eksisterende dataopsamlingsopsætning uden at bygge en separat grænseflade.
Hver kanal viser relæets status via en LED, hvilket letter idriftsættelse og fejlfinding. Feltledninger tilsluttes på skrueklemmer. Kortet leveres med flatkablet CA-5015 (50-polet, 1,5 m) til forbindelsen til værtskortet.
Relæets aktiveringstid er specificeret til 1/2 periode af spændingens sinuskurve, maksimalt 1 ms, og halvlederdesignet har ingen kontaktbuer eller kontaktprel. Kortet trækker 400 mA ved 5 V og er specificeret til en driftstemperatur på 0 ~ 60°C.
Anvendelser
- Tænd/sluk-styring
- Energistyring
- Testautomatisering
- Processtyring
| Driftstemperatur: | 0 ~ 60 °C |
|---|---|
| Grænseflade: | OPTO-22-kompatibel stik |
| Produkttype: | Solid-state-relæ-datterprint |
| Relæudgange: | 12 |
| Strømindgang: | 5 V, 400 mA |
| Isolation: | Optisk |
Specifikationer
| Relæudgang | |
|---|---|
| Kanaler | 12 X FORM A |
| Type | SSR |
| Kontaktbelastning | 4 A @ 240 VAC |
| Driftstid | 1/2 cyklus af spændingens sinusbølge 1 ms (maks.) |
| Elektrisk holdbarhed | Lang levetid, ingen lysbuer, ingen kontaktprel, ingen koblingsstøj |
| Strøm | |
| Forbrug | 400 mA @ 5 V |
| Mekanisk | |
| Mål (mm) | 223.5 mm x 135.5 mm |
| Miljø | |
| Driftstemperatur | 0 ~ 60°C |
| Opbevaringstemperatur | -20 ~ 70°C |
| Fugtighed | 5% til 90 % ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
Login
Lignende produkter
DB-12SSR/DIN er et 12-kanals AC-halvlederrelækort, der sættes direkte i et OPTO-22-kompatibelt kort og giver udviklere en kompakt måde at skifte AC-laster fra et dataopsamlingssystem. Hver kanal er optisk isoleret, og LED'er viser relæets tilstand med det samme.Denne DIN-skinneversion er velegnet til tavle- og skabsinstallationer, hvor kortet skal monteres på en skinne. Feltledninger tilsluttes skrueklemmer, og flatkablet CA-5015 (50-polet, 1,5 m) følger med til forbindelsen til værtskortet.Hver kanal er dimensioneret til 4 A ved 240 V AC (4 A ved 250 V AC ifølge featurelisten), med en koblingstid på 1/2 periode af spændingens sinuskurve, maksimalt 1 ms. Kortet trækker 400 mA ved 5 V og arbejder i området 0 til 60 °C.AnvendelserTil/fra-styringEnergistyringTestautomationProcesregulering
DB-12SSR/D/DIN leverer 12 optisk isolerede AC solid-state relækanaler på et board beregnet til DIN-skinnemontage. Det tilsluttes direkte til et OPTO-22-kompatibelt board, så ingeniører kan skifte AC-laster fra en eksisterende digital I/O-opsætning uden at bygge specialdesignede relætrin.Hver kanal har en LED, der viser relæstatus, og feltledninger tilsluttes via skrueklemmer. Hver kanal er dimensioneret til 4 A @ 240 VAC, med en aktiveringstid på 1/2 periode af spændingens sinuskurve, maksimalt 1 ms. Boardet trækker 400 mA @ 5 V og måler 223,5 mm x 135,5 mm.Denne variant leveres med kablet CA-3710 (DB37 han til han, 45º, 1 M). Det egner sig til on/off-styring, energistyring, testautomation og procesregulering. Driftsområdet er 0 ~ 60 °C, med opbevaring ved -20 ~ 70 °C og 5 % til 90 % luftfugtighed, ikke-kondenserende.AnvendelserOn/off-styringEnergistyringTestautomationProcesregulering
Den DB-12SSR/D er et 12-kanals AC-solid-state-relæ daughter board til at skifte net-niveau laster fra et DAQ-system. Hver kanal er et Form A SSR, og printet monteres direkte på et OPTO-22-kompatibelt board, så det kan tilføjes et eksisterende målesetup uden specialfremstillet ledningsføring.Feltforbindelserne afsluttes på skrueklemmer, og en LED på hver kanal viser relæstatus, hvilket letter idriftsættelse og fejlfinding. Ifølge bestillingsoplysningerne leveres denne variant med et CA-3710 DB37 han-til-han-kabel (45º, 1 m) i stedet for det flade CA-5015-kabel, der følger med basismodellen DB-12SSR.Typiske anvendelser omfatter tænd/sluk-styring, energistyring, testautomatisering og proceskontrol. Printet arbejder ved 0 til 60 °C og opbevares mellem -20 og 70 °C, med en luftfugtighedsspecifikation på 5 % til 90 % ikke-kondenserende.AnvendelserTænd/sluk-styringEnergistyringTestautomatiseringProceskontrol

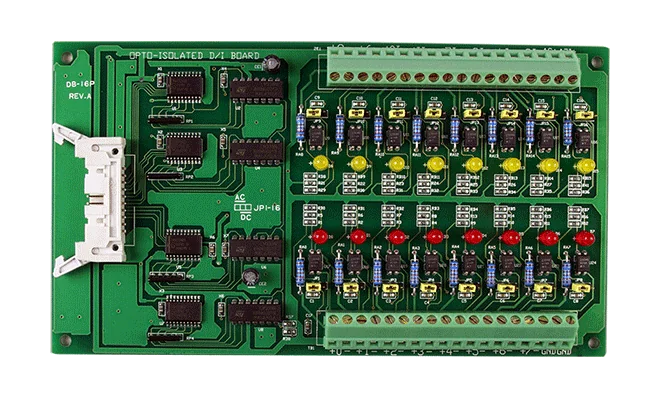

Den DB-16P CR er et 16-kanals isoleret digitalt input-daughter board til A-82X-kortet, alle 812pg-, 711-, 726- eller 720-serie-kort og PCI-Bus multifunktionskort. Hver kanal bruger en bi-directional optokobler med en modstand til strømmåling, så kortet fungerer med både DC- og AC-input.Brug det til at måle DC-signaler fra TTL-niveauer op til 24 V eller et bredt område af AC-signaler. Optisk isolation beskytter værtscomputeren mod store fællesspændinger, jordsløjfer og spændingsspidser, som er almindelige i industrielle miljøer.ON-niveau: 2,8 VDC~24VDC (maks.), eller 4 VAC~24VAC (maks.) ved 1KHzOFF-niveau: 1 VDC (maks.), eller 1 VAC (maks.) ved 1KHzResponstid: 20us uden filter / 2,2ms med filterStrømforbrug: 12V / 0,53A ; 5V / 0,2AAnvendelserIsoleret digital input-målingEnergistyringTestautomationProcesregulering
