DB-200 Encoder Input Board til SERVO-300 Motion Control Daughter Board

Med DB-8R får du en tilslutningsprint, der samler endestop- og digitale indgangs-/udgangsforbindelser fra SERVO-300 og PISO-PS300(U) på skrueklemmer. Otte relækanaler sørger for at skifte højere strømme på de digitale udgange, end styringen kan drive direkte.Feltledninger føres til skrueklemmer på et DIN-skinnemonteret I/O-klemrække, med pin-til-pin-forbindelse til 25-polet D-Sub-stik. Leverancen omfatter et CA-2520 25-polet D-Sub-kabel på 2,0 m, så printet kan tilsluttes styringen med det samme.Velegnet til tavlebygning, hvor endestop- og digitale I/O-forbindelser skal samles ét stedSpecificeret til driftstemperatur på -20 ~ +75 °CAnvendelserTilslutning af endestop til motion control-systemer med SERVO-300 eller PISO-PS300(U)Tilslutning af digitale indgange og udgange til SERVO-300- eller PISO-PS300(U)-installationerSkift af belastninger med højere strøm fra digitale udgange via relæer

DN-68 CR er et DIN-skinnemonteret terminalkort, der fører 68-polet SCSI-II-stikket fra PISO-ENCODER300(U)- og PISO-ENCODER600(U)-encoderindgangskortene over til skrueterminaler med ben-til-ben-forbindelse. Det giver ingeniører en praktisk måde at tilslutte feltledninger på uden at arbejde direkte på SCSI-II-kablet.Hvert signal er placeret på en skrueterminal i en en-til-en-opstilling med stikbenene, hvilket gør tavleledningerne enkle at følge og vedligeholde. Kortet måler 103 mm x 86 mm og er designet til standard DIN-skinnemontering i styretavler.DN-68 CR er klassificeret til et driftsområde på -20 ~ +75 °C og et opbevaringsområde på -30 ~ +85 °C, med 10 ~ 90 % RF ikke-kondenserende luftfugtighed. Det er mærket med CE, UKCA, FCC, RoHS og WEEE.AnvendelserFeltledningsforbindelse af encoderindgange på PISO-ENCODER300(U)- og PISO-ENCODER600(U)-kortMotion control-tavler, der kræver DIN-skinnemonterede terminalforbindelser

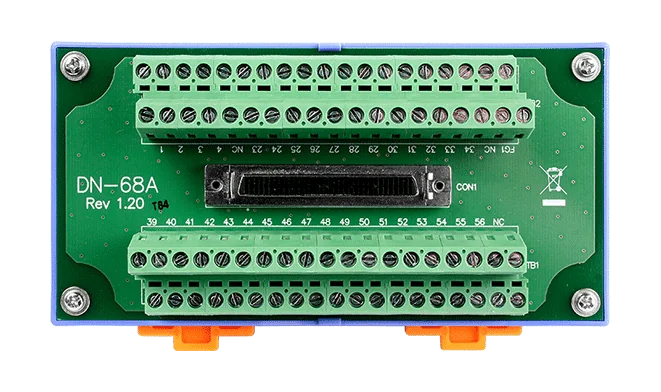

Den DN-68A CR er en 68-pol SCSI-II hunkonnektorblok, der giver ingeniører en praktisk måde at føre feltledninger ind i en PCI-2602U-dataopsamlingsopsætning. Dens pinfordeling følger PCI-2602U, så signaler fra kortet kan afsluttes på skrueklemmer uden specialfremstillet breakout-kabling.Blokken har et 5,08 mm pitch og monteres på en DIN-skinne, hvilket holder kobletavlen ryddelig og nem at vedligeholde. Med 148 mm x 76 mm er den et kompakt tilbehør til skabe og testrack, hvor DAQ-kortet anvendes som daughter board.Den er specificeret til en driftstemperatur på 0 ~ 60°C og opbevaring ved -20 ~ 70°C, med luftfugtighed på 5% ~ 90% RH, ikke-kondenserende. De certificeringer, der er angivet for denne bestillingskode, er CE, UKCA, FCC, RoHS og WEEE.AnvendelserFeltledninger til PCI-2602U DAQ-kortetAfslutning af I/O-signaler i styreskabe og testrack

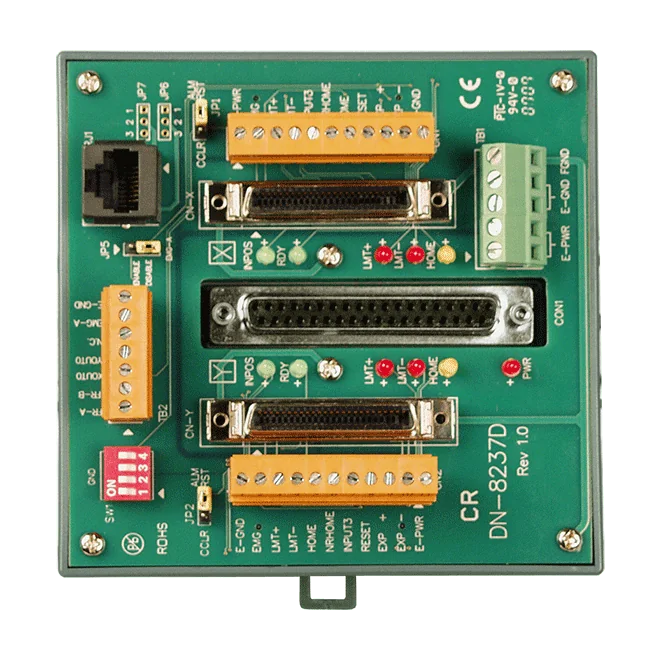

Den DN-8237DB er et motion control daughter board, der tilføjer to akser med stepper- eller servo-drivgrænseflade til kompatible 2-akse motion controllere fra ICP DAS, såsom I-8092F og PISO-PS200. Det er konfigureret til Delta ASDA-A servoforstærkeren og er velegnet til ingeniører, der har brug for et rent, isoleret tilslutningspunkt mellem controlleren og drevet.Hver akse har sin egen gruppe af signaler: pulsstyringsledninger, encoder-feedback, specialindgange til home-, near-home- og endestopkontakter samt en servo-enable-udgang. Signalerne afsluttes på skrueklemmer, og aksestikkene kan byttes om for at ændre, hvilken akse der er tildelt hvilken gruppe, så ledningsføringen ikke skal laves om.Et indbygget strømmodul accepterer 20 ~ 26 VDC og leverer de spændinger, som kortets egne kredsløb har brug for. Strøm- og statusLED'er, herunder indikation for home- og endestopkontakter, understøtter idriftsættelse og fejlfinding.AnvendelserTo-akset stepper- eller servopositionering med Delta ASDA-A servoforstærkerePulsstyret motion control med 2-akse motion controllere fra ICP DASTilslutning af encoder-feedback og endestop- eller home-sensorer til en motion controller
