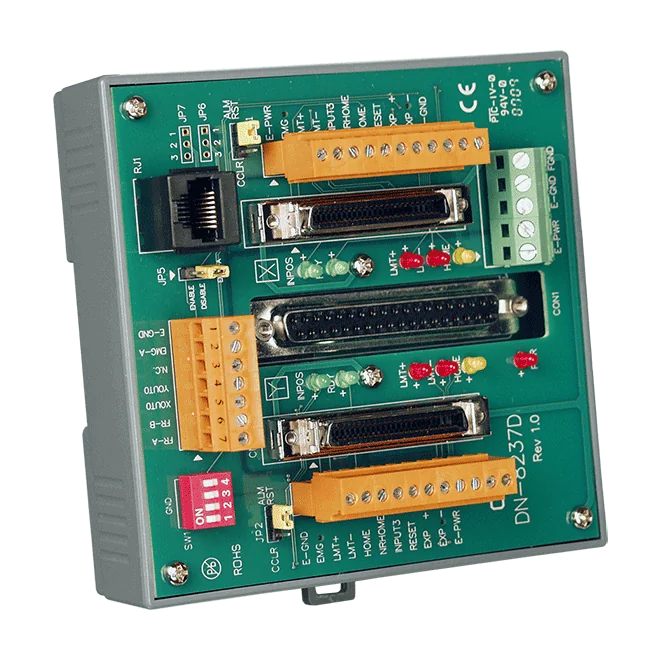

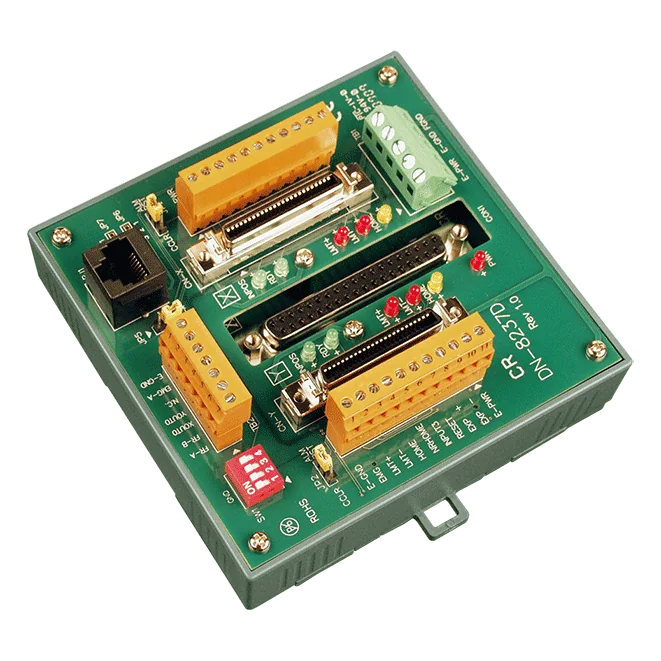

DN-8237DB 2-akse Stepper/Servo Motion Control Daughter Board til Delta ASDA-A
2-akse stepper- og servo motion control daughter board med fotokoblingsisolation, designet til Delta ASDA-A servoforstærkere og 2-akse motion controllere fra ICP DAS.
- Fotokoblingsisolation på højhastighedssignaler for at beskytte controlleren
- Understøtter pulsstyrede stepper-motorer eller servomotorer
- Akse-for-akse-tilslutning til pulsstyring, encoder-feedback, home-, near-home-, endestopkontakter og servo-enable
- Udskiftelige klemmestik, så aksedefinitionerne kan ændres uden ny ledningsføring
- Indbygget strømmodul med 20 ~ 26 VDC indgang, 0,5 A
- Strøm-LED og status-LED'er for home- og endestopkontakter
1.943,14 kr. pr. stk.
| 1-9 stk. | 1.943,14 kr. | |
|---|---|---|
| 10-30 stk. | 1.845,98 kr. | −5 % |
| 31+ stk. | 1.748,82 kr. | −10 % |
Produktinformation "DN-8237DB 2-akse Stepper/Servo Motion Control Daughter Board til Delta ASDA-A"
Den DN-8237DB er et motion control daughter board, der tilføjer to akser med stepper- eller servo-drivgrænseflade til kompatible 2-akse motion controllere fra ICP DAS, såsom I-8092F og PISO-PS200. Det er konfigureret til Delta ASDA-A servoforstærkeren og er velegnet til ingeniører, der har brug for et rent, isoleret tilslutningspunkt mellem controlleren og drevet.
Hver akse har sin egen gruppe af signaler: pulsstyringsledninger, encoder-feedback, specialindgange til home-, near-home- og endestopkontakter samt en servo-enable-udgang. Signalerne afsluttes på skrueklemmer, og aksestikkene kan byttes om for at ændre, hvilken akse der er tildelt hvilken gruppe, så ledningsføringen ikke skal laves om.
Et indbygget strømmodul accepterer 20 ~ 26 VDC og leverer de spændinger, som kortets egne kredsløb har brug for. Strøm- og statusLED'er, herunder indikation for home- og endestopkontakter, understøtter idriftsættelse og fejlfinding.
Anvendelser
- To-akset stepper- eller servopositionering med Delta ASDA-A servoforstærkere
- Pulsstyret motion control med 2-akse motion controllere fra ICP DAS
- Tilslutning af encoder-feedback og endestop- eller home-sensorer til en motion controller
| Driftstemperatur: | -20 ~ +75 °C |
|---|---|
| Grænseflade: | FRnet, Skrueklemme |
| Produkttype: | Bevægelsesstyringsdatterkort |
| Strømindgang: | 20 ~ 26 VDC |
| Isolation: | Fotokobling |
Specifikationer
| Strøm | |
|---|---|
| Indgangsområde | 20 ~ 26 VDC, 0,5 A |
| Forbrug | 12 W (24 VDC) |
| Mekanisk | |
| Mål (mm) | 110 mm X 107 mm |
| Miljø | |
| Driftstemperatur | -20 ~ +75 °C |
| Opbevaringstemperatur | -30 ~ +85 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
Downloads
Login
Tilbehør
HD DB26 hankabel, til Delta A2 servoforstærker, 1,5 m, med skruer (til ASDA-A2-serien, understøtter udgang til elektromagnetisk bremse).

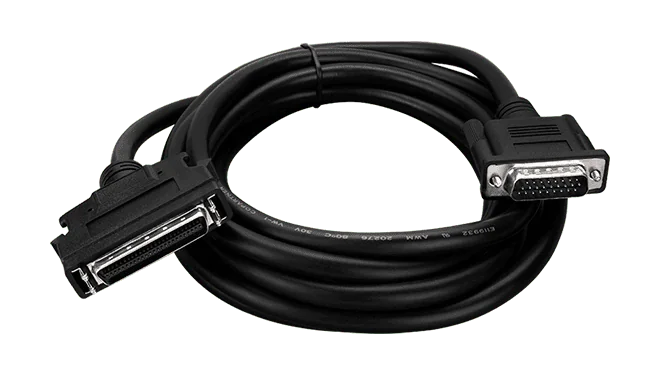

HD DB26 hanstik-kabel til Delta A2 servoforstærker, 3 m (til ASDA-A2-serien).

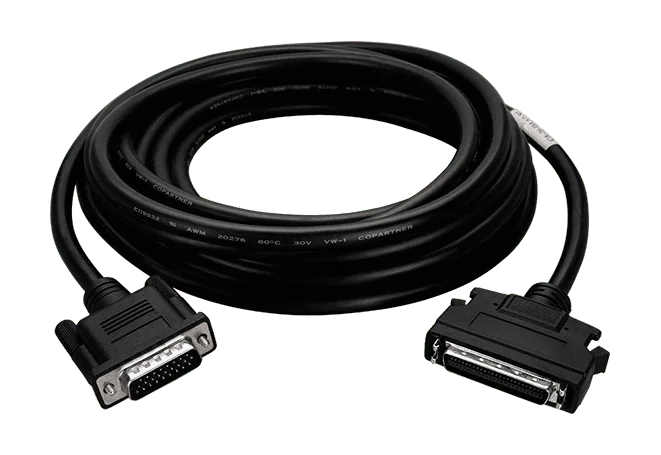

HD DB26 hankabel til Delta A2 servoforstærker, 5 m (til ASDA-A2-serien).

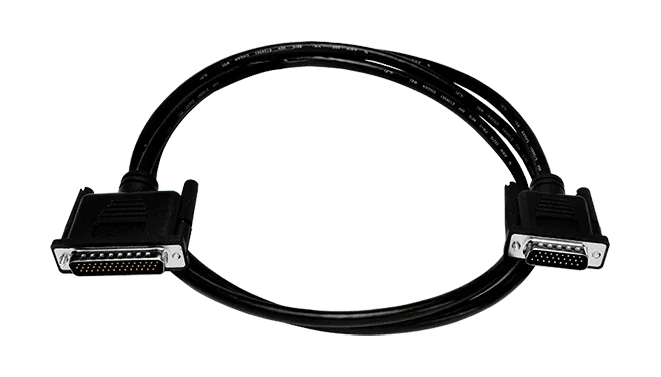

HD DB26 hanstik-kabel til Delta B2 servoforstærker, med skruer, 1,5 m (til ASDA-B2-serien, understøtter udgang til elektromagnetisk bremse).

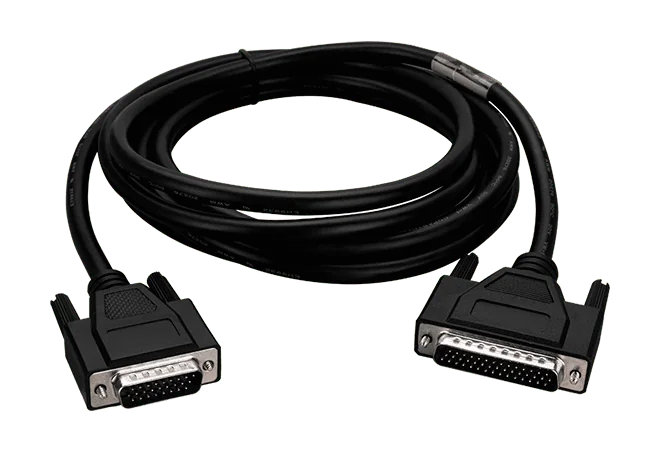

HD DB26 hankabel til Delta B2 servoforstærker, 3 m (til ASDA-B2-serien).
HD DB26 hankabel til Delta B2 servoforstærker, 5 m (til ASDA-B2-serien).

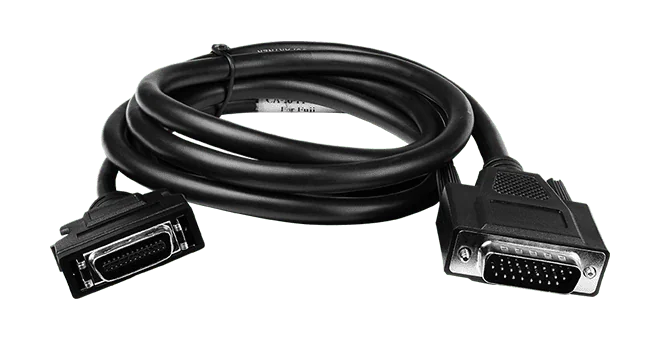

HD DB26 hankabel, til Fuji servoforstærker, 1,5 m (til FALDIC-W og ALPHA5 Smart-serien).

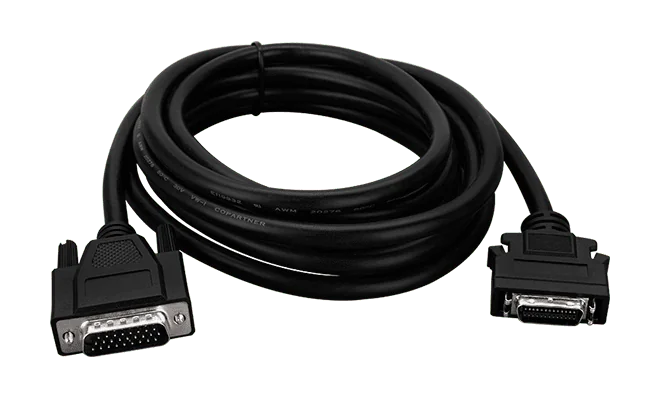

HD DB26 hanstik-kabel til Fuji servoforstærker, 3 m (til FALDIC-W og ALPHA5 Smart-serien).

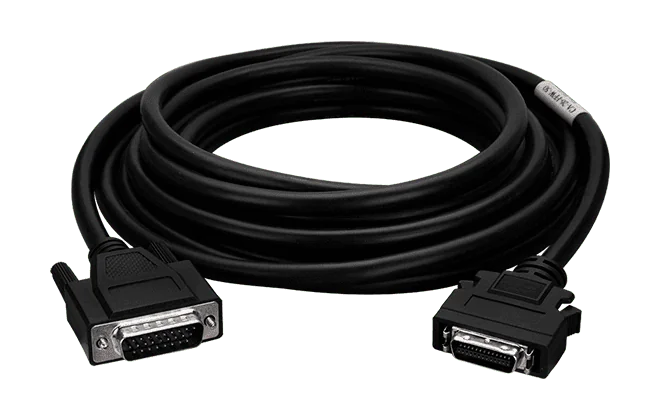

HD DB26 hanstik-kabel til Fuji servoforstærker, 5 m (til FALDIC-W og ALPHA5 Smart-serien).
HD DB26 hanstik-kabel til Mitsubishi servoforstærker, med skruer, 1,5 m (til MELSERVO-J3/J4/JE-serien, understøtter udgang til elektromagnetisk bremse) (30 V).

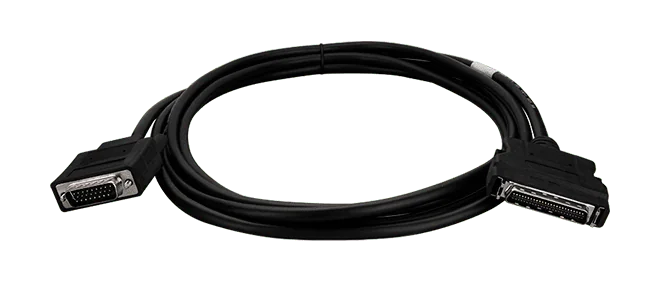

HD DB26 hankabel, til Mitsubishi servoforstærker, 3 m (til MELSERVO-J3/J4/JE-serien).
