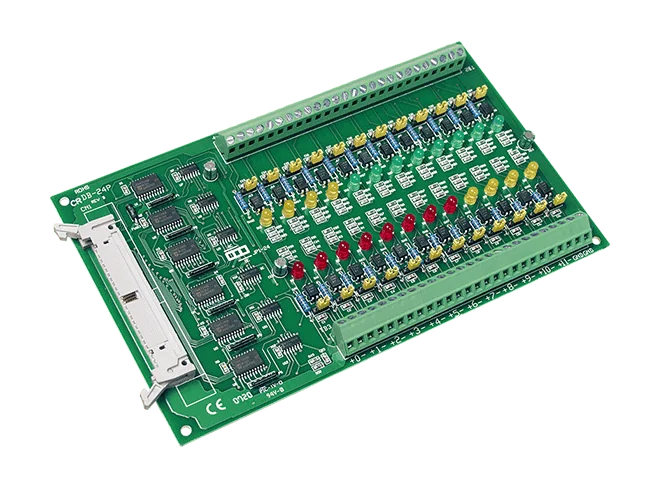

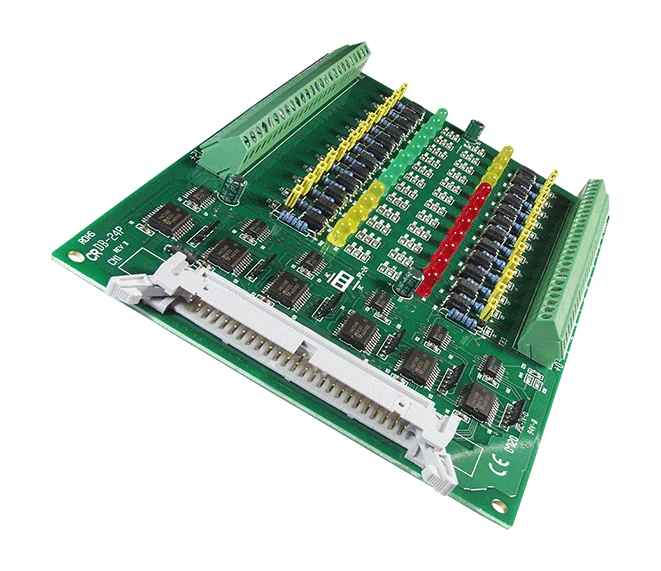

DB-24P 24-ch optisk isoleret digital input daughter board

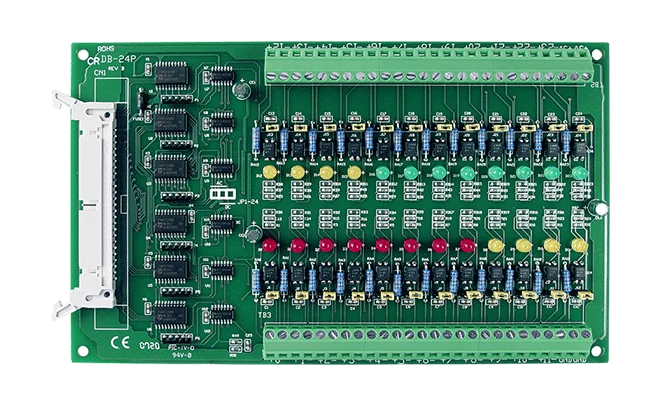

DB-24P/DIN CR er et 24-kanals isoleret digital input daughter board til DIO24-, DIO48- og DIO144-kort, PIO-D144 og andre OPTO-22-kompatible digitale inputkort. Hver indgang bruger en tovejs optokobler med en strømmålemodstand, så feltsignalerne er elektrisk adskilt fra værtscomputeren.Brug den til at måle DC-signaler fra TTL-niveauer op til 24 V eller AC-signaler over et bredt område. Ved AC-drift skal AC-filterjumperen være kortsluttet. Kortet registrerer et konstant logisk højt niveau, når AC-indgangsfrekvensen er 1 kHz eller derover, og spændingen er mindst 4 Vrms.Isolationen beskytter computeren mod store fællesspændinger, jordsløjfer og spændingstoppe, som er typiske i industrielle miljøer. Kortet monteres på en DIN-skinne, og denne bestillingskode inkluderer CA-5015 50-polet fladkabel (1,5 m).AnvendelserTil/fra-styringEnergistyringTestautomationProceskontrol

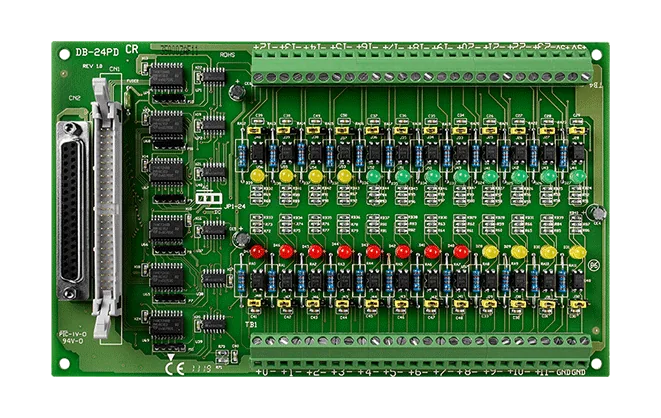

Det DB-24PD CR tilføjer 24 optisk isolerede digitale indgangskanaler til OPTO-22-kompatible digitale indgangskort, herunder DIO24, DIO48 og DIO144. Hver kanal bruger en tovejs optokobler med en strømmålemodstand, som beskytter værtscomputeren mod store fællesspændinger, jordsløjfer og spændingsspidser, der er almindelige i industrianlæg.Kontaktindgangene registrerer logisk høj fra 2,8 V op til 24 V og logisk lav ved 1 V eller derunder, og er derfor egnede til jævnstrømssignaler på TTL-niveau og derover. Til vekselstrømssignaler registrerer kortet en konstant logisk høj, når indgangsfrekvensen er 1 kHz eller derover, og spændingen er mindst 4 Vrms. AC-filterjumperen skal være kortsluttet, når AC-indgange anvendes. Responstiden er 20 µs uden filter og 2,2 ms med filter.Leverancen inkluderer et CA-3710 DB37 han-til-han-kabel (45°, 1 m) til tilslutning til det kompatible kort. Typiske anvendelser omfatter til/fra-styring, energistyring, testautomatisering og procesregulering.AnvendelserTil/fra-styringEnergistyringTestautomatiseringProcesregulering

DB-24PD/DIN CR er et 24-kanals optisk isoleret digitalt indgangs-daughter board, der monteres på OPTO-22-kompatible digitale I/O-kort såsom DIO24, DIO48 og DIO144. Hver indgang bruger en tovejs optokobler med en strømmålemodstand, som hjælper med at adskille værtscomputeren fra store common-mode-spændinger, jordsløjfer og spændingsspidser, der er typiske i industrielle miljøer.Kortet accepterer DC-signaler med vådkontakt fra TTL-niveau op til 24 V og kan også registrere et bredt område af AC-signaler. Med AC-filterjumperen kortsluttet registreres et AC-indgangssignal som konstant logisk høj, når frekvensen er 1 kHz eller derover, og spændingen er mindst 4 Vrms. Responstiden er 20 µs uden filter og 2,2 ms med filter. Denne DIN-skinne-udgave leveres med et CA-3710 DB37 han-til-han-kabel, 45º, 1 m.Optisk isolerede indgange, 24 kanalerDirekte tilslutning til DIO24, DIO48 og DIO144 OPTO-22-kompatible digitale indgangskortDC-indgang fra TTL-niveau op til 24 V, med ON-niveau 2,8 V til 24 V og OFF-niveau maks. 1 VAC-indgang med valgbart filter, 1 kHz og 4 Vrms tærskelIndgangsbuffer med spændingskomparatorerMontering på DIN-skinne, kort på 213 mm x 132 mmAnvendelserTænd/sluk-styringEnergistyringTestautomationProcesregulering

Det DB-24POR er et daughter board, der leverer 24 Form A PhotoMOS-relækanaler til kobling af laster fra et dataopsamlingssystem. Hver kanal er optisk isoleret med en mærkeisolation på 5.000 Vdc, hvilket er med til at holde styresidens kredsløb adskilt fra den koblede side.Feltforbindelserne etableres via skrueklemmer, og en LED på hver kanal viser relæets tilstand, hvilket forenkler idriftsættelse og fejlfinding. Kortet har et OPTO-22 kompatibelt stik samt en 37-polet D-sub og et 20-polet stik, hvilket giver flere måder at integrere det med et værtssystem.Bestillingsoplysningerne for CR-varianten omfatter et CA-5015 fladkabel (50-polet, 1,5 m). Kortet egner sig til tænd/sluk-kobling i energistyring, procesregulering og testautomation.AnvendelserTænd/sluk-styringEnergistyringTestautomationProcesregulering
