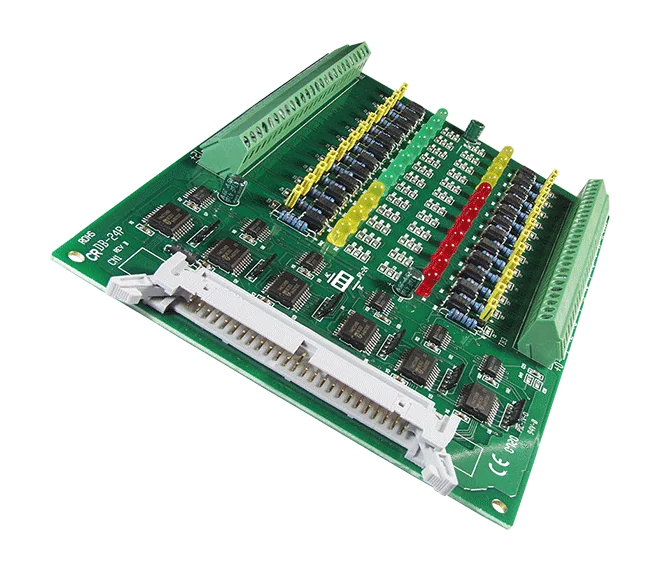

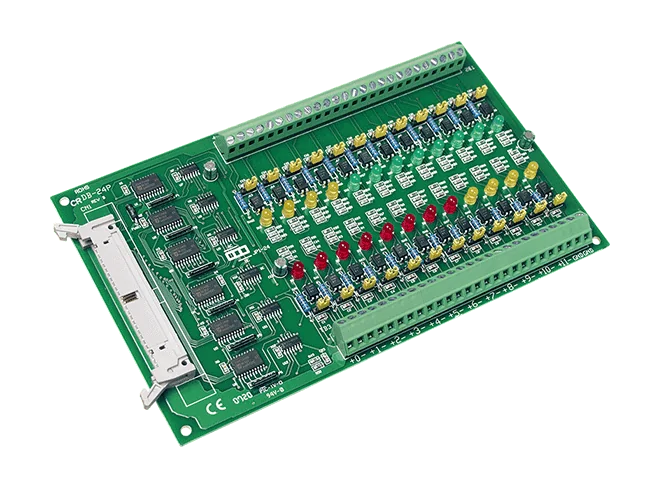

DB-24P/DIN 24-ch Optisk isoleret digital input daughter board

Den DB-24P CR er et 24-kanals optisk isoleret digitalt input daughter board, der er designet til at blive monteret på OPTO-22-kompatible digitale inputkort såsom DIO24, DIO48 og DIO144. Hver indgang bruger en tovejs optokobler med en strømmålemodstand, så feltsignalerne er elektrisk adskilt fra værtscomputeren. Denne adskillelse beskytter computeren mod store fællesspændinger, jordsløjfer og spændingsspidser, som er almindelige i industrielle miljøer.Til DC-signaler accepterer kortet niveauer fra TTL op til 24 V med et ON-spændingsniveau på 2,8 V til 24 V (maks.) og et OFF-spændingsniveau på 1 V (maks.). Til AC-signaler skal AC-filterjumperen være kortsluttet. Indgangen registrerer da en konstant logisk høj, når AC-frekvensen er 1 kHz eller derover, og spændingen er mindst 4 Vrms. Responshastigheden er 20 µs uden filter og 2,2 ms med filter.Kortet trækker +5 V ved 290 mA og måler 213 mm x 132 mm. Det kan anvendes ved temperaturer fra 0 til 60 °C og leveres med et CA-5015 fladkabel (50-polet, 1,5 M) til tilslutning.AnvendelserTil/fra-styringEnergistyringTestautomatiseringProcesregulering

Det DB-24PD CR tilføjer 24 optisk isolerede digitale indgangskanaler til OPTO-22-kompatible digitale indgangskort, herunder DIO24, DIO48 og DIO144. Hver kanal bruger en tovejs optokobler med en strømmålemodstand, som beskytter værtscomputeren mod store fællesspændinger, jordsløjfer og spændingsspidser, der er almindelige i industrianlæg.Kontaktindgangene registrerer logisk høj fra 2,8 V op til 24 V og logisk lav ved 1 V eller derunder, og er derfor egnede til jævnstrømssignaler på TTL-niveau og derover. Til vekselstrømssignaler registrerer kortet en konstant logisk høj, når indgangsfrekvensen er 1 kHz eller derover, og spændingen er mindst 4 Vrms. AC-filterjumperen skal være kortsluttet, når AC-indgange anvendes. Responstiden er 20 µs uden filter og 2,2 ms med filter.Leverancen inkluderer et CA-3710 DB37 han-til-han-kabel (45°, 1 m) til tilslutning til det kompatible kort. Typiske anvendelser omfatter til/fra-styring, energistyring, testautomatisering og procesregulering.AnvendelserTil/fra-styringEnergistyringTestautomatiseringProcesregulering

DB-24PD/DIN CR er et 24-kanals optisk isoleret digitalt indgangs-daughter board, der monteres på OPTO-22-kompatible digitale I/O-kort såsom DIO24, DIO48 og DIO144. Hver indgang bruger en tovejs optokobler med en strømmålemodstand, som hjælper med at adskille værtscomputeren fra store common-mode-spændinger, jordsløjfer og spændingsspidser, der er typiske i industrielle miljøer.Kortet accepterer DC-signaler med vådkontakt fra TTL-niveau op til 24 V og kan også registrere et bredt område af AC-signaler. Med AC-filterjumperen kortsluttet registreres et AC-indgangssignal som konstant logisk høj, når frekvensen er 1 kHz eller derover, og spændingen er mindst 4 Vrms. Responstiden er 20 µs uden filter og 2,2 ms med filter. Denne DIN-skinne-udgave leveres med et CA-3710 DB37 han-til-han-kabel, 45º, 1 m.Optisk isolerede indgange, 24 kanalerDirekte tilslutning til DIO24, DIO48 og DIO144 OPTO-22-kompatible digitale indgangskortDC-indgang fra TTL-niveau op til 24 V, med ON-niveau 2,8 V til 24 V og OFF-niveau maks. 1 VAC-indgang med valgbart filter, 1 kHz og 4 Vrms tærskelIndgangsbuffer med spændingskomparatorerMontering på DIN-skinne, kort på 213 mm x 132 mmAnvendelserTænd/sluk-styringEnergistyringTestautomationProcesregulering

Det DB-24POR er et daughter board, der leverer 24 Form A PhotoMOS-relækanaler til kobling af laster fra et dataopsamlingssystem. Hver kanal er optisk isoleret med en mærkeisolation på 5.000 Vdc, hvilket er med til at holde styresidens kredsløb adskilt fra den koblede side.Feltforbindelserne etableres via skrueklemmer, og en LED på hver kanal viser relæets tilstand, hvilket forenkler idriftsættelse og fejlfinding. Kortet har et OPTO-22 kompatibelt stik samt en 37-polet D-sub og et 20-polet stik, hvilket giver flere måder at integrere det med et værtssystem.Bestillingsoplysningerne for CR-varianten omfatter et CA-5015 fladkabel (50-polet, 1,5 m). Kortet egner sig til tænd/sluk-kobling i energistyring, procesregulering og testautomation.AnvendelserTænd/sluk-styringEnergistyringTestautomationProcesregulering
