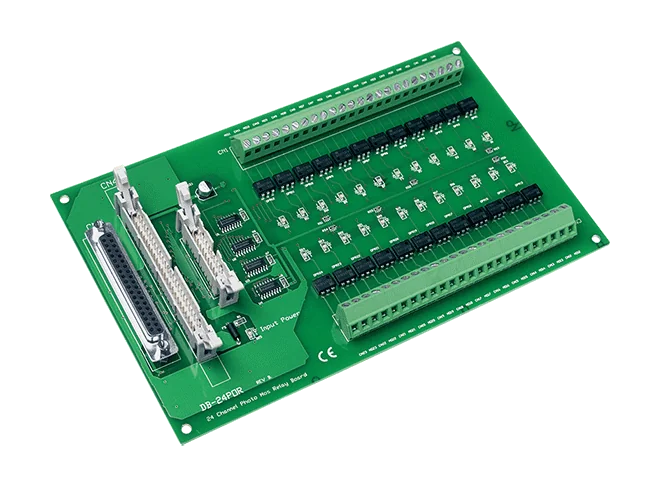

DB-24POR/DIN 24-ch PhotoMOS-relækort, DIN-skinnemontering

DB-24POR/D/DIN er et DAQ daughter board, der skifter 24 FORM A PhotoMOS-relækanaler, hver optisk isoleret med 5.000 Vdc. Det er velegnet til ingeniører, der har brug for et kompakt, faststof-skifttrin, som kan tilsluttes fra skrueklemmer og styres via et OPTO-22-kompatibelt stik.Hver kanal har en LED, der viser relæets status, hvilket forenkler idriftsættelse og fejlfinding. Kortet har tre stik: et OPTO-22-kompatibelt stik, en 37-polet D-sub og et 20-polet stik. Denne DIN-skinne-variant leveres med et CA-3710 DB37 han-til-han-kabel, 45º, 1 M.Relæets nominelle værdier er 130 mA ved 350 VAC, med en aktiveringstid på 0,7 ms og en frigivelsestid på 0,05 ms. Kortet trækker 300 mA ved 5 V, måler 213 mm x 132 mm og arbejder ved 0 ~ 60 °C, med opbevaring ved -20 ~ 70 °C og en luftfugtighed på 5 % til 90 % uden kondens. Det er RoHS- og WEEE-certificeret.AnvendelserTænd/sluk-styringEnergistyringTestautomatiseringProcesstyring

DB-24POR/D er et 24-kanals PhotoMOS-relæ-daughter board til ingeniører, der har brug for optisk isoleret skift af 24 Form A-udgange. Kontaktbelastningen er 130 mA @ 350 VAC, med en aktiveringstid på 0,7 ms og en frigivelsestid på 0,05 ms.Kortet har en OPTO-22-kompatibel konnektor, et 37-polet D-sub-stik og et 20-polet stik, så det kan tilsluttes et dataopsamlingssystem. Skrueklemmer forenkler feltinstallationen, og LED'er viser relæernes status. /D-varianten leveres med et CA-3710-kabel (DB37 han til han, 45º, 1 m).Med 5.000 Vdc optisk isolation egner kortet sig til tænd/sluk-styring, energistyring, testautomation og procesregulering. Det kan drives ved 0 til 60 °C og er RoHS- og WEEE-kompatibelt.AnvendelserTænd/sluk-styringEnergistyringTestautomationProcesregulering

Det DB-24POR er et daughter board, der leverer 24 Form A PhotoMOS-relækanaler til kobling af laster fra et dataopsamlingssystem. Hver kanal er optisk isoleret med en mærkeisolation på 5.000 Vdc, hvilket er med til at holde styresidens kredsløb adskilt fra den koblede side.Feltforbindelserne etableres via skrueklemmer, og en LED på hver kanal viser relæets tilstand, hvilket forenkler idriftsættelse og fejlfinding. Kortet har et OPTO-22 kompatibelt stik samt en 37-polet D-sub og et 20-polet stik, hvilket giver flere måder at integrere det med et værtssystem.Bestillingsoplysningerne for CR-varianten omfatter et CA-5015 fladkabel (50-polet, 1,5 m). Kortet egner sig til tænd/sluk-kobling i energistyring, procesregulering og testautomation.AnvendelserTænd/sluk-styringEnergistyringTestautomationProcesregulering

Den DB-24P CR er et 24-kanals optisk isoleret digitalt input daughter board, der er designet til at blive monteret på OPTO-22-kompatible digitale inputkort såsom DIO24, DIO48 og DIO144. Hver indgang bruger en tovejs optokobler med en strømmålemodstand, så feltsignalerne er elektrisk adskilt fra værtscomputeren. Denne adskillelse beskytter computeren mod store fællesspændinger, jordsløjfer og spændingsspidser, som er almindelige i industrielle miljøer.Til DC-signaler accepterer kortet niveauer fra TTL op til 24 V med et ON-spændingsniveau på 2,8 V til 24 V (maks.) og et OFF-spændingsniveau på 1 V (maks.). Til AC-signaler skal AC-filterjumperen være kortsluttet. Indgangen registrerer da en konstant logisk høj, når AC-frekvensen er 1 kHz eller derover, og spændingen er mindst 4 Vrms. Responshastigheden er 20 µs uden filter og 2,2 ms med filter.Kortet trækker +5 V ved 290 mA og måler 213 mm x 132 mm. Det kan anvendes ved temperaturer fra 0 til 60 °C og leveres med et CA-5015 fladkabel (50-polet, 1,5 M) til tilslutning.AnvendelserTil/fra-styringEnergistyringTestautomatiseringProcesregulering
