DB-8025 Skrueklemmeprint, to 20-pin stik til DAQ-daughter board

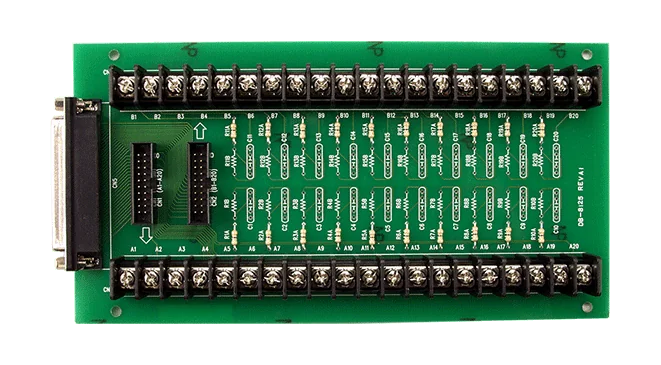

DB-8125 CR er en skrueklemmeplade, der fører signalerne fra PCI-1802U datainsamlingskortet ud til klemrækker, så feltledninger kan tilsluttes uden at arbejde direkte på kortets stik.Pladen kan tilsluttes enten via ét enkelt DB37 D-sub hunstik eller via to 20-polede kabelstik, hvilket giver ingeniører mulighed for at vælge kabelopsætning afhængigt af deres panellayout. Denne CR-version leveres med et CA-3710 kabel, en DB37 han-til-han 45º samling på 1 m.Driftsområde 0~ +60 °C, opbevaringsområde -30 ~ +80 °C, med fugtighedstolerance på 10% ~ 90%, ikke-kondenserende. Overholder RoHS- og WEEE-krav.AnvendelserTilslutning af feltsignaler til PCI-1802U datainsamlingskortetTerminering af DAQ-kortets indgange og udgange i styreskabe

Med DB-8225 føres 37-benet DB37 I/O-stik på A-82X- og PCI-1800U-serien ud til et skrueterminalkort, så feltledninger kan tilsluttes uden specialkabling. Kortet giver 16 enkeltendede eller 8 differentielle kanaler, og pakken indeholder et CA-3710 DB37 han-til-han-kabel (45º, 1M).Analog indgangskanal 1 har et indbygget kold-junction-kredsløb, og kanalen kan indstilles til enkeltendet eller differentiel tilstand via jumper. Loddepuder gør det muligt at tilføje brudregistrering, lavpasfiltrering, strømshunt og spændingsdæmpning i signalvejen, hvor applikationen kræver det.Kortet måler 170 mm x 114 mm og er specificeret til en driftstemperatur på 0~ +60 °C, en opbevaringstemperatur på -30 ~ +80 °C og en luftfugtighed på 10% ~ 90%, ikke-kondenserende. Det er CE-, UKCA-, FCC- og WEEE-mærket.AnvendelserTilslutning af feltsignaler til dataopsamlingskort i A-82X- og PCI-1800U-serien

DB-8225/2 er et DB37-hunstik til skruklemmeprintkort, der fører 37-polet I/O-stik fra A-82X-serien og PCI-1800U datafangstkort ud til klemmer til feltledninger. Kortet giver 16 single-ended eller 8 differentielle kanaler, så ingeniører kan forbinde sensorer direkte til klemmerne og tilslutte dem til datafangstkortet via ét kabel.Kortet har tomme pads til brudregistrering, lavpasfiltrering, strømshunt- og spændingsdæmpningskredsløb, så signalbehandling kan tilføjes, hvor applikationen kræver det. På analog indgangskanal 1 er der monteret et indbygget koldt-samlingskredsløb, og jumpere vælger single-ended eller differentiel tilstand for denne kanal.Leveres med CA-3720 DB37 han-til-han-kabel, 45º, 2 mDriftstemperaturområde 0 ~ +60 °C, opbevaring -30 ~ +80 °CPrintkortets størrelse 170 mm x 114 mmAnvendelserTilslutning af feltsensorer og signaler til A-82X-serien eller PCI-1800U datafangstkortSignalbehandling af analoge indgangssignaler ved hjælp af de tomme pad-kredsløb

DB-8225/2/DIN er et DIN-skinnemonteret skrueklemmeboard, der forbinder feltledninger til dataopsamlingshardware i A-82X-serien og PCI-1800U-serien via en DB37-hunstik. Det giver 16 enkeltendede eller 8 differentielle analoge indgangskanaler, som brugeren kan vælge pr. kanal.Boardet har tomme pads til opbygning af brudregistrering, lavpasfilter, strømshunt og spændingsdæmpningskredsløb. Analog indgangskanal 1 har et indbygget kold-samlingskredsløb, og enkeltendet eller differentiel tilstand indstilles med en jumper.Denne bestillingskode inkluderer et CA-3720 DB37 han-til-han-kabel (45°, 2 m) til tilslutning til DAQ-kortet. Basisvarianten DB-8225 leveres med et 1 m kabel og er ikke DIN-skinnemonteret. Certificeret til drift ved 0 ~ +60 °C og med CE-, UKCA-, FCC- og WEEE-certificering.AnvendelserFeltledningsterminering til dataopsamlingssystemer i A-82X-serienFeltledningsterminering til dataopsamlingskort i PCI-1800U-serienAnalog signalbehandling ved brug af de tomme pad-kredsløb
