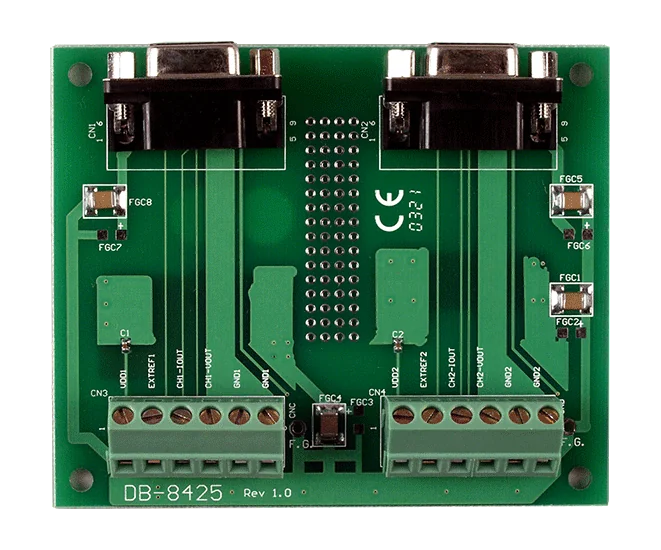

DB-8425 DB9 til skrueklemmeprint til PISO-DA2U med CA-0920-kabel

DB-8425/DIN er et DAQ daughter board, der fører PISO-DA2U-stikket ud til skrueklemmer, så ingeniører kan forbinde feltsignaler uden selv at fremstille kabling. Det har to DB9-hunstik, hver med pin-til-pin skrueklemmeforbindelser til PISO-DA2U.DIN-skinne-varianten passer til installationer, hvor kortet monteres i et skab på en DIN-skinne. Den angivne pakke indeholder et CA-0920-kabel, et 2 m DB9-han til DB9-han RS-232-kabel med Pin1 til Pin9, så kortet kan tilsluttes med det samme.Kortet måler 101 mm x 77 mm x 66 mm og er specificeret til en driftstemperatur på 0 ~ +60 °C, opbevaring ved -30 ~ +80 °C og luftfugtighed på 10% ~ 90%, ikke-kondenserende. Det er mærket med CE, UKCA, FCC og WEEE.AnvendelserFeltforkabling til I/O-forbindelser på PISO-DA2UInstallationer i skab med DIN-skinnemontering

DB-8025 CR er et skrueklemmeprint, der forbinder feltledninger til et DAQ-daughter board-system via to 20-pin kabelstik. Det giver et praktisk tilslutningspunkt mellem feltsignaler og kabelgrænsefladen.Bestillingskoden inkluderer to CA-2010 fladkabler, hver med 20 ben og 1 m længde, så printet kan tilsluttes uden at skaffe kabler separat. Printet måler 114 mm x 102 mm.Det er specificeret til drift ved 0 ~ +60 °C og opbevaring ved -30 ~ +80 °C, ved 10 % til 90 % luftfugtighed uden kondens. Produktet er RoHS- og WEEE-registreret.AnvendelserFeltledningsterminering til DAQ daughter board-systemer med 20-pin fladkabler

DB-8125 CR er en skrueklemmeplade, der fører signalerne fra PCI-1802U datainsamlingskortet ud til klemrækker, så feltledninger kan tilsluttes uden at arbejde direkte på kortets stik.Pladen kan tilsluttes enten via ét enkelt DB37 D-sub hunstik eller via to 20-polede kabelstik, hvilket giver ingeniører mulighed for at vælge kabelopsætning afhængigt af deres panellayout. Denne CR-version leveres med et CA-3710 kabel, en DB37 han-til-han 45º samling på 1 m.Driftsområde 0~ +60 °C, opbevaringsområde -30 ~ +80 °C, med fugtighedstolerance på 10% ~ 90%, ikke-kondenserende. Overholder RoHS- og WEEE-krav.AnvendelserTilslutning af feltsignaler til PCI-1802U datainsamlingskortetTerminering af DAQ-kortets indgange og udgange i styreskabe

Med DB-8225 føres 37-benet DB37 I/O-stik på A-82X- og PCI-1800U-serien ud til et skrueterminalkort, så feltledninger kan tilsluttes uden specialkabling. Kortet giver 16 enkeltendede eller 8 differentielle kanaler, og pakken indeholder et CA-3710 DB37 han-til-han-kabel (45º, 1M).Analog indgangskanal 1 har et indbygget kold-junction-kredsløb, og kanalen kan indstilles til enkeltendet eller differentiel tilstand via jumper. Loddepuder gør det muligt at tilføje brudregistrering, lavpasfiltrering, strømshunt og spændingsdæmpning i signalvejen, hvor applikationen kræver det.Kortet måler 170 mm x 114 mm og er specificeret til en driftstemperatur på 0~ +60 °C, en opbevaringstemperatur på -30 ~ +80 °C og en luftfugtighed på 10% ~ 90%, ikke-kondenserende. Det er CE-, UKCA-, FCC- og WEEE-mærket.AnvendelserTilslutning af feltsignaler til dataopsamlingskort i A-82X- og PCI-1800U-serien
