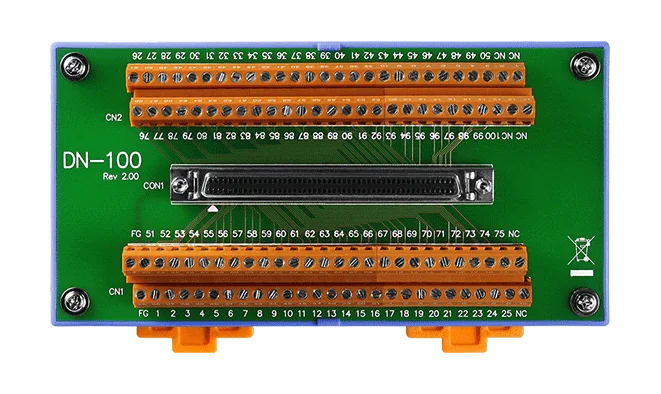

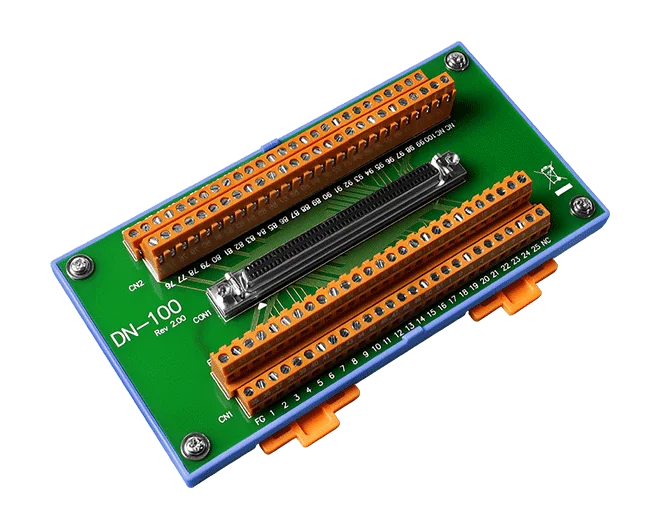

DN-100 100-pin SCSI II Hunnstik-terminalkort, 3,81 mm pitch

The DN-100-CA CR er et DIN-skinnemonteret terminalkort, der giver et 100-pin SCSI II hunstik en pin-til-pin skruterminalgrænseflade til I/O-tilslutning. Det gør det muligt at forbinde feltkabler til en klar, tilgængelig klemrække i stedet for direkte på data acquisition-hardwaren.Denne bestillingskode inkluderer CA-SCSI100-15 SCSI-II 100-pin kabel, 1,5 m langt, så kortet kan tilsluttes straks. Det er listet under tilbehør til DAQ-daughter boards og er en relateret mulighed til DN-100 i samme serie.Kortet måler 148 mm x 76 mm og er specificeret til en driftstemperatur på 0 ~ 60°C, en opbevaringstemperatur på -20 ~ 70°C og 5% ~ 90% RH luftfugtighed, ikke-kondenserende. Det er RoHS- og WEEE-certificeret.AnvendelserFeltkabeltilslutning til DAQ-daughter board-systemerOrganisering af I/O-forbindelser på DIN-skinnemonterede paneler

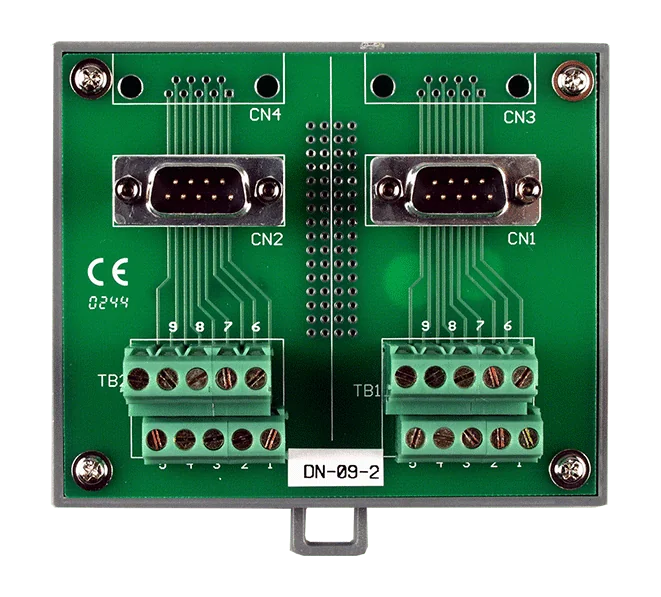

DN-09-2 CR er et DIN-skinnemonteret breakout-board, der giver to 9-polede DB9-hanstik en pin-til-pin skrueklemmeforbindelse, så feltledninger kan tilsluttes uden at arbejde direkte på stikkets ben. Klemmepitchen er 5,08 mm.Leveringen omfatter to CA-0915 DB9 hanstik til DB9 hunstik-kabler til RS-232 (Pin 1 til Pin 9, 1,5 m), hvilket gør det muligt at tilslutte boardet direkte til en kompatibel DB9-port.Boardet måler 103 mm x 86 mm og er specificeret til drift ved 0 ~ 60°C og opbevaring ved -20 ~ 70°C ved 5% ~ 90% RH, ikke-kondenserende. Ifølge kildedataene er det CE, UKCA, FCC, RoHS og WEEE-godkendt.AnvendelserTerminering af DB9-signaler på et DIN-skinnemonteret skrueklemmeboardTilslutning af DB9-kabler til feltledninger

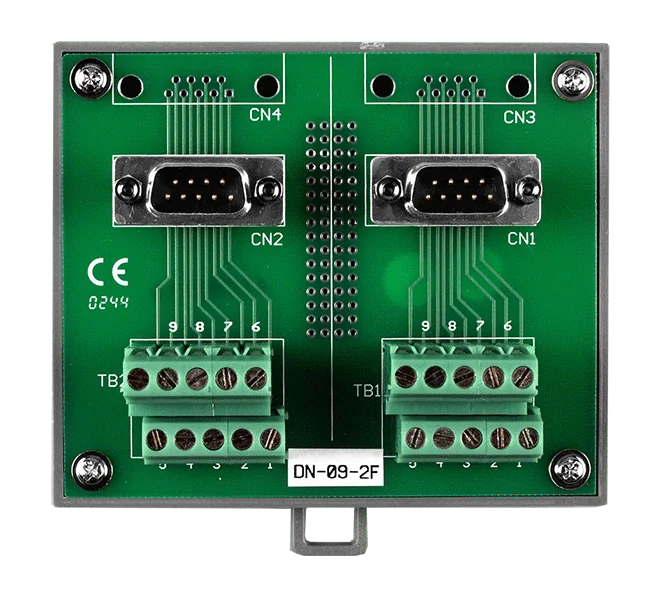

DN-09-2F CR er et DIN-skinne-breakoutkort, der fører signalerne fra to 9-polede D-sub-hanstik ud til skrueklemmer, så feltledninger kan tilsluttes uden specialkabler. Hver DB9-pin er direkte forbundet til den tilsvarende skrueklemme.Bestillingskoden inkluderer to CA-0910F-kabler, hvert en 1 m DB9-hunstik til DB9-hunstik-kabel, forbundet til RS-232 (Pin1-Pin9), så kortet kan forbindes direkte til en kompatibel DB9-port. Kortet måler 103 mm x 86 mm og monteres på en DIN-skinne med en klemmeafstand på 5,08 mm.Nominel driftstemperatur er 0 ~ 60°C og lagertemperatur -20 ~ 70°C, ved 5% ~ 90% RH uden kondens. Certificeret CE, UKCA, FCC, RoHS og WEEE.AnvendelserUdtræk af D-sub I/O til skrueklemmer på en DIN-skinne

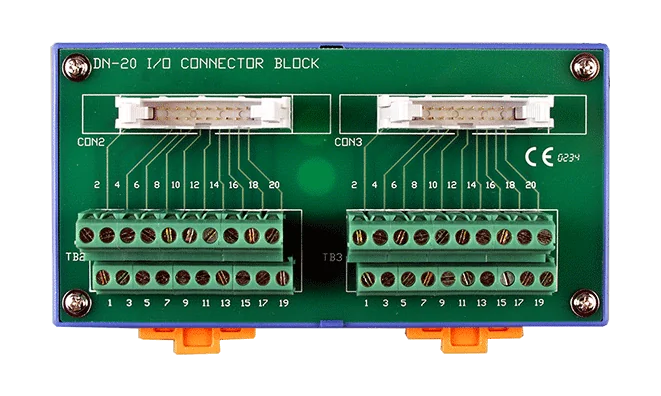

DN-20 CR er en DIN-skinnemonteret I/O-forbindelsesblok, der fordeler to 20-polede stiftlister ud til pin-til-pin skrueklemmer, hvilket giver ingeniører en praktisk måde at tilslutte feltsignaler i et styreskab på i stedet for at afslutte flade kabler direkte.Hver 20-polet stiftliste er ført til sit eget sæt skrueklemmer med 5,08 mm stigning, så ledningsføringen kan kontrolleres og serviceres uden at forstyrre kabeltilslutningerne. Pladen leveres med to CA-2010 flade kabler, hver med 20 poler og 1 m længde, til tilslutning på stiftlistesiden.Pladen er specificeret til drift ved 0 ~ 60 °C og er forsynet med CE-, UKCA-, FCC-, RoHS- og WEEE-certificeringsmærker. De samlede mål er 147 mm x 75 mm.AnvendelserFeltledningsføring til I/O-forbindelser med 20-polet stiftlisteInstallation i styreskab på DIN-skinne
