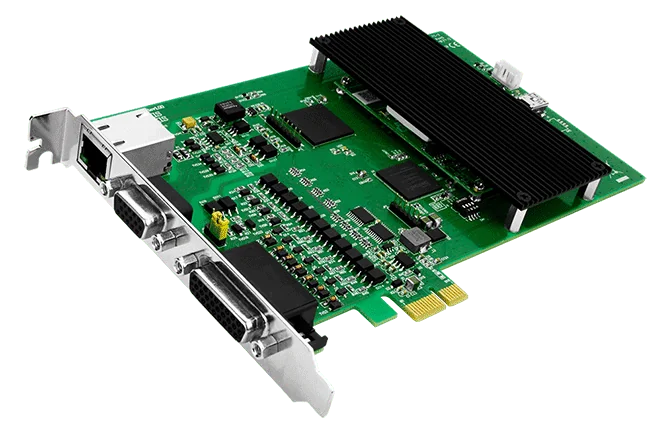

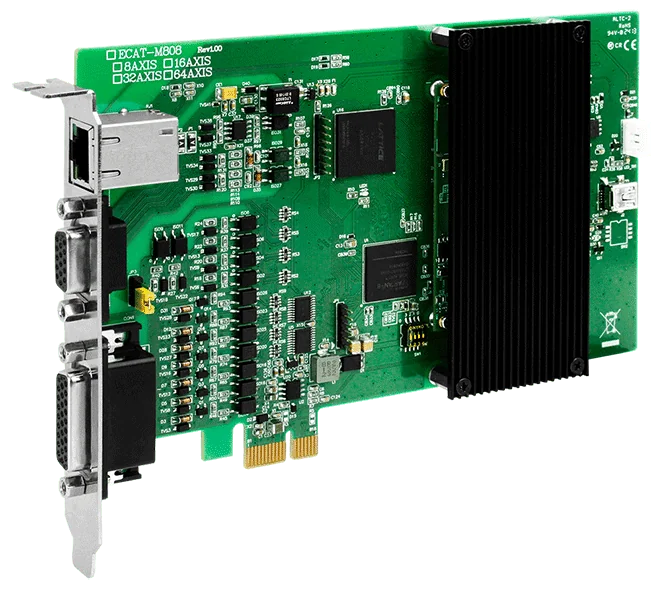

ECAT-M808-32AX PCI Express EtherCAT MainDevice-kort, 32-akset

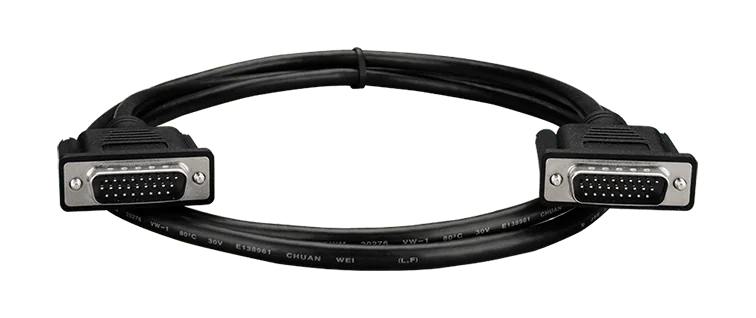

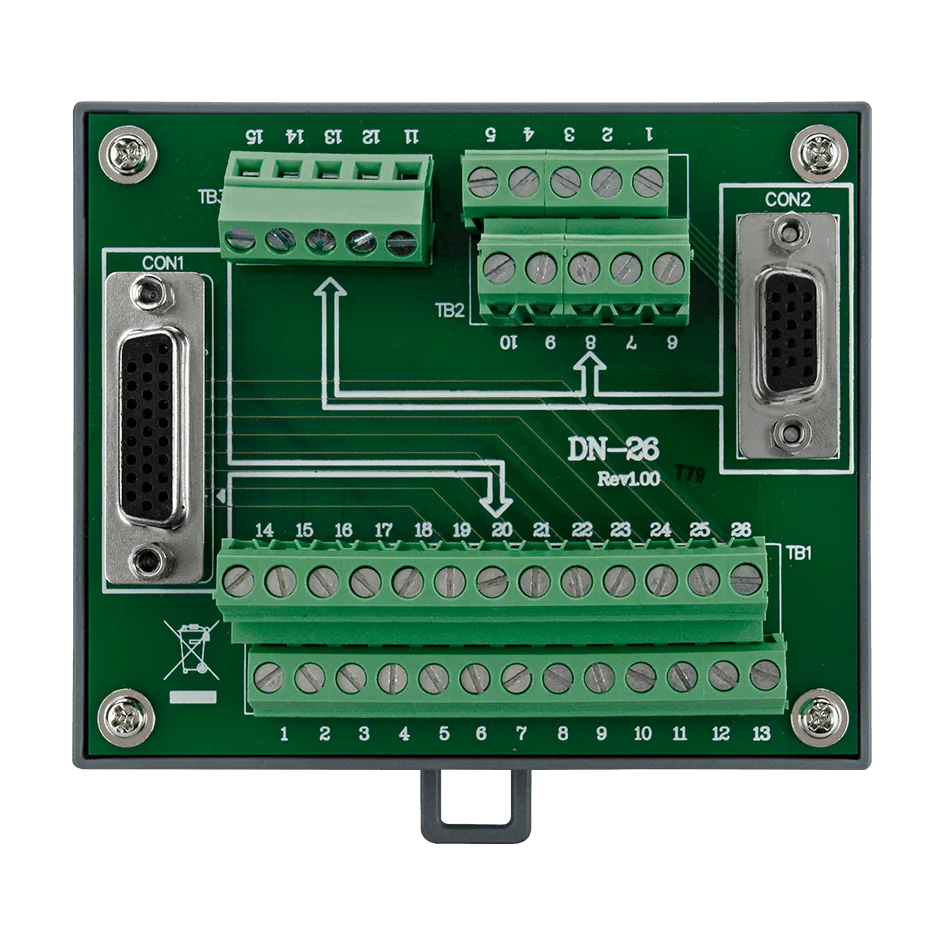

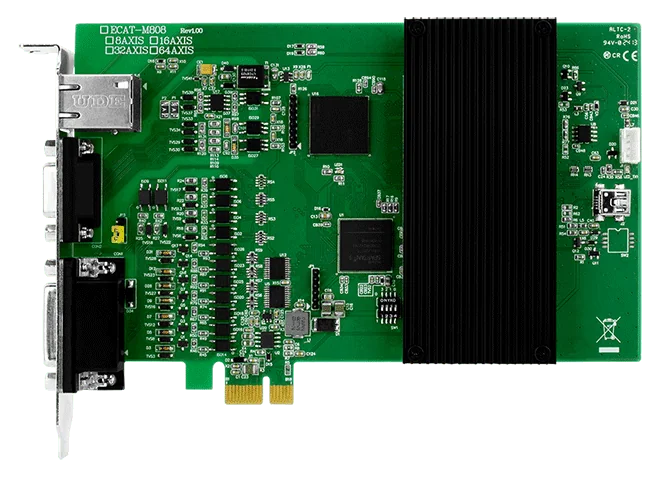

ECAT-M808-32AX/S CR er et PCI Express-kort, der gør en pc til en EtherCAT MainDevice til bevægelsesstyring af op til 32 akser. Det indbyggede CPU håndterer akse- og I/O-behandlingen, hvilket reducerer belastningen på værts-pc'en. Kortet kører EtherCAT-cyklusser ned til 0,5 ms og kan håndtere op til 512 slaves på et enkelt netværk.På kortet er der 13 digitale indgange, 13 digitale udgange og to encoder-grænseflader med compare trigger-udgange. Bevægelsesfunktionerne omfatter synkroniseret bevægelse med E-GEAR og E-CAM, virtuelle akser og lineær interpolation på flere akser, så kortet egner sig til koordineret maskinbevægelse såvel som generel I/O-styring.En anden CPU sørger for EtherCAT-kommunikationsbevarelse, som holder EtherCAT-kommunikationen og procesopskrifterne kørende, hvis operativsystemet eller et program går ned. Det passer til ingeniører, der bygger bevægelses- eller dataopsamlingssystemer, hvor netværket skal være stabilt. /S-varianten inkluderer et DN-26 og kabler.AnvendelserBevægelsesstyringI/O-styringDataopsamlingssystem

ECAT-M808-16AX CR er et PCI Express EtherCAT MainDevice-kort til PC-baseret motion- og I/O-styring. Det håndterer op til 16 akser og op til 512 EtherCAT-slaves med synkroniserede motionfunktioner såsom E-GEAR og E-CAM, og det har sin egen CPU, der aflaster EtherCAT- og motionarbejdet fra værts-pc'en.På kortet findes 13 digitale indgange, 13 digitale udgange og 2 encoder-grænseflader med compare-triggerudgange, så det kan kombinere aksestyring med lokal I/O i én PCIe-slot. En anden CPU med EtherCAT-kommunikationsfastholdelsesteknologi er designet til at bevare EtherCAT-kommunikationen og procesopskrifterne, hvis operativsystemet eller applikationen går ned.Denne bestillingskode leveres uden kabel og daughter board. Vælg -16AX CR-varianten, når du har brug for en 16-akset MainDevice og selv vil skaffe kabling og daughter board, eller vælg /S-versionen, hvis du ønsker DN-26- og CA-kablerne medleveret.AnvendelserMotionstyringI/O-styringDataopsamlingssystem

ECAT-M808-16AX/S CR er et PCI Express EtherCAT MainDevice-kort til pc-baseret motion- og I/O-styring. Det indbyggede CPU håndterer multi-akse-motion og I/O-funktioner direkte på kortet, hvilket reducerer belastningen af værts-pc'en.Kortet understøtter op til 16 akser, op til 512 EtherCAT-noder og EtherCAT-cyklustider ned til 0,5 ms. Motion-funktionerne omfatter synkroniseret motion med E-GEAR og E-CAM, virtuelle akser og multi-akse lineær interpolation. En anden CPU sørger for EtherCAT-kommunikationsfastholdelse, så buskommunikation og procesopskrifter kan fortsætte, hvis operativsystemet eller et program går ned.På kortet får du 13 digitale indgange, 13 open-collector digitale udgange og to 32-bit encoder-interfaces med compare-trigger-udgange. Denne version leveres med et DN-26 og to kabler. Bemærk, at de grundlæggende bestillingskoder ikke inkluderer kabel og daughter board.AnvendelserMotion controlI/O-styringDataopsamlingssystemer

ECAT-M808-64AX CR er et PCI Express EtherCAT MainDevice-kort, der gør det muligt for en pc at køre bevægelses- og I/O-styring med flere akser over EtherCAT. Det indbyggede CPU håndterer bevægelses- og I/O-funktionerne, hvilket reducerer belastningen på værtspc'en. Kortet understøtter op til 64 akser og op til 512 slave-noder med en EtherCAT-cyklustid på op til 0,5 ms.Synkroniseret bevægelse er tilgængelig via E-GEAR- og E-CAM-funktioner, sammen med virtuelle akser og lineær interpolation med flere akser. Det indbyggede I/O består af 13 digitale indgange og 13 digitale udgange samt to 32-bit encoder-grænseflader med udløserudgang til sammenligning. En anden CPU sørger for EtherCAT-kommunikationsbevarelse, så EtherCAT-forbindelsen og procesopskriften kan fortsætte med at køre, selv hvis operativsystemet eller et program går ned.Denne bestillingskode leveres uden kabel og daughter board, som angivet i bestillingsoplysningerne. Kortet er CE-, UKCA-, RoHS- og WEEE-mærket og er specificeret til en driftstemperatur på 0 ~ +60 °C.AnvendelserBevægelsesstyringI/O-styringDataopsamlingssystem
