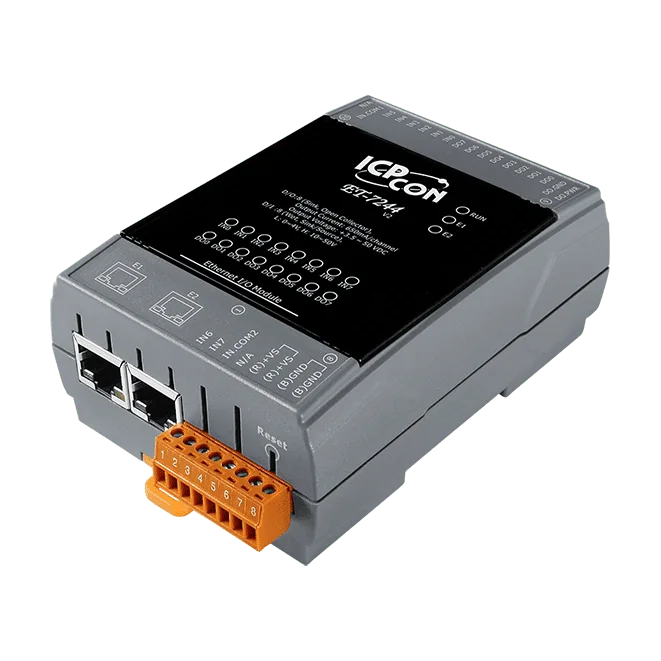

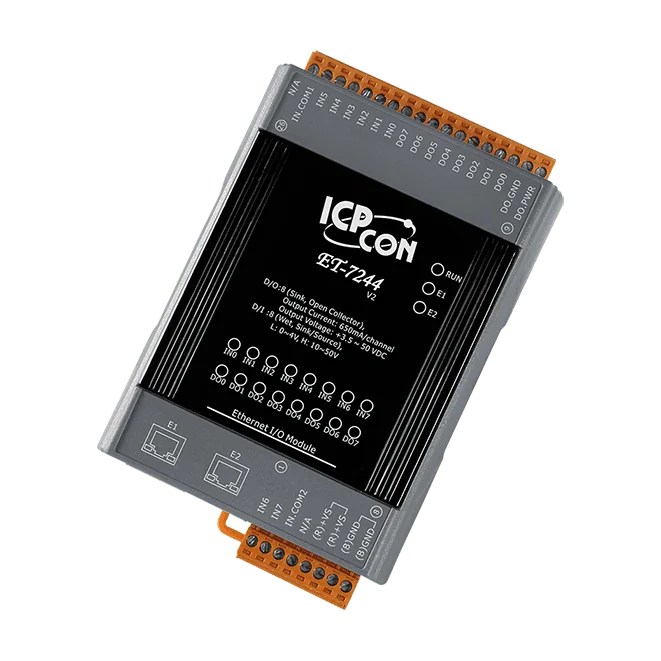

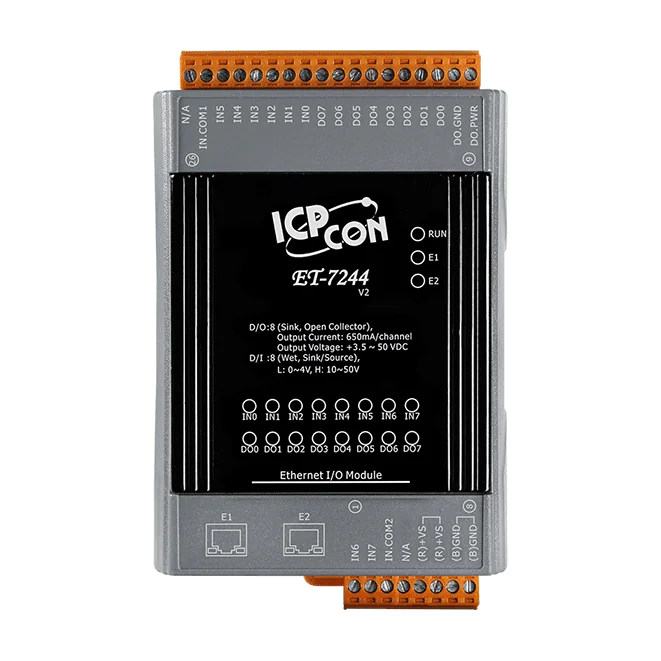

ET-7244 Ethernet I/O-modul, 8-kanals DI/DO med 2-ports Ethernet-switch

ET-7044 CR er et DIN-skinnemonteret Ethernet I/O-modul, der kombinerer otte digitale indgange med vådkontakt og otte digitale udgange af sink-type. Hver indgang kan bruges som 32-bit tæller, hvilket egner sig til pulstælling og hændelsessporing på maskiner, i bygningsinstallationer og på testudstyr. Hver udgangskanal kan skifte en belastning på 300 mA ved 25 °C, så den kan drive et relæmodul direkte.Modulet kommunikerer via Modbus TCP og Modbus UDP gennem en 10/100 Base-TX RJ-45-port. En indbygget webserver med Web HMI gør det muligt at konfigurere og overvåge modulet fra en browser, og adgang styres med ID, adgangskode og IP-filter. To programmerbare watchdogs dækker både modulet og kommunikationsforbindelsen, og de digitale udgange har programmerbare værdier ved opstart og ved fejl, så adfærden under opstart eller fejltilstande er defineret.Den galvaniske adskillelse er specificeret til 1500 VDC på Ethernet-siden og 2500 VDC på I/O-siden. De digitale indgange og udgange er ikke adskilt fra hinanden kanal for kanal. Modulet forsynes fra en +10 ~ +30 VDC klemrække med beskyttelse mod ombytning af polaritet, og det fungerer ved -25 ~ +75 °C.AnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr

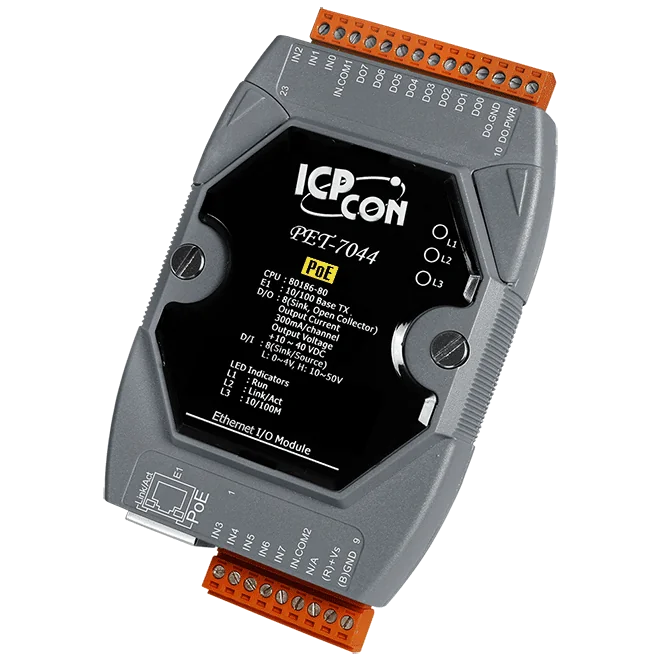

PET-7044 CR er et PoE-forsynet Ethernet I/O-modul til ingeniører, der har brug for otte digitale indgange og otte digitale udgange på en enkelt DIN-skinneenhed. Indgangene er af typen våd kontakt, accepterer +10 ~ +50 VDC som ON-niveau, og hver kan bruges som 32-bit tæller med et maksimalt tælleantal på 4.294.967.295 og en frekvens på 500 Hz. Udgangene er af sink-typen, med en mærkestrøm på 300 mA pr. kanal ved 25°C, og både deres power-on-værdi og sikkerhedsværdi kan programmeres.Modulet kommunikerer via Modbus TCP og Modbus UDP gennem en enkelt RJ-45 10/100 Base-TX-port og kan forsynes fra PoE (IEEE 802.3af) eller fra en +12 ~ +48 VDC klemrække. En indbygget webserver og web-HMI muliggør konfiguration og overvågning uden dedikeret software, og adgangen styres af ID, adgangskode og IP-filter. Dobbelte watchdogs dækker både modulet og kommunikationen.Der er 2-vejs I/O-isolation med en mærkespænding på 2500 VDC, mens kanalerne ikke er isoleret fra hinanden. Enheden egner sig til bygningsautomation, fabriks- og maskinautomation samt fjernvedligeholdelse og fjerndiagnose. Bestillingskoden PET-7044 CR er listet som RoHS.AnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr

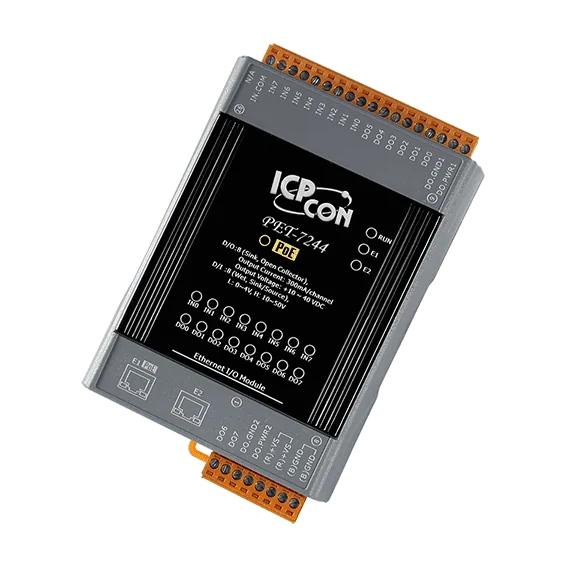

PET-7244 CR er et PoE-forsynet Ethernet I/O-modul, der giver otte digitale indgange med vådkontakt og otte digitale udgange af sink-typen til et Modbus TCP- eller Modbus UDP-netværk. Hver indgang kan også bruges som 32-bit tæller med op til 4.294.967.295 tællinger ved 100 Hz, hvilket egner sig til pulstælling og summering.En 2-port 10/100 Base-TX switch med LAN-bypass gør det muligt at kæde modulet i en række af enheder. Det kan forsynes enten via PoE (IEEE 802.3af, Klasse 1) eller fra en klemrække på +12 ~ +48 VDC. Hver udgangskanal kan levere 650 mA ved 25 °C og er kortslutningsbeskyttet. Udgangene kan programmeres med tænd- og sikkerhedsværdier, så en defineret tilstand kan sættes ved opstart og i sikre tilstande.Der er indbygget webserver med Web HMI, adgangskontrol via ID, adgangskode og IP-filter samt en dobbelt watchdog. Optisk isolation beskytter I/O mod transiente overspændinger, men kanalerne er ikke isoleret fra hinanden, hvilket bør tages i betragtning ved ledningsføring.AnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr

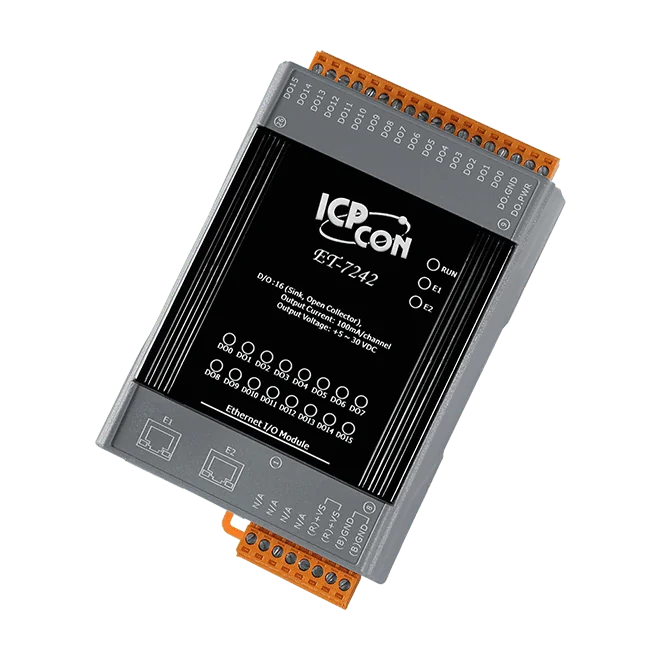

ET-7242 CR er et Ethernet I/O-modul, der styrer 16 digitale outputs af sink-type og rapporterer deres status over Modbus TCP eller Modbus UDP. Den indbyggede webserver og web-HMI gør det muligt at konfigurere og overvåge fra en standardbrowser, hvilket passer til ingeniører, der ønsker at idriftsætte og kontrollere I/O uden dedikeret software.Den indbyggede 2-port 10/100 Base-TX-switch med LAN-bypass gør det muligt at placere modulet i en daisy-chain-topologi, så kabling mellem I/O-punkter kan forenkles. Hver output har et lastspændingsområde på +3,5 ~ +50 VDC og op til 650 mA pr. kanal ved 25 °C, og outputtene kan direkte drive et RM-serie relæmodul til at skifte induktive laster. Power-on- og sikre værdier kan programmeres, så outputs kan sættes i en defineret tilstand ved opstart eller ved tab af kommunikation.I/O er optisk isoleret til 3750 VDC for beskyttelse mod transiente overspændinger, mens Ethernet er isoleret til 1500 VDC. Kanalerne er ikke isoleret fra hinanden. Modulet monteres på DIN-skinne og er specificeret til et driftsområde på -25 ~ +75 °C.AnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr
