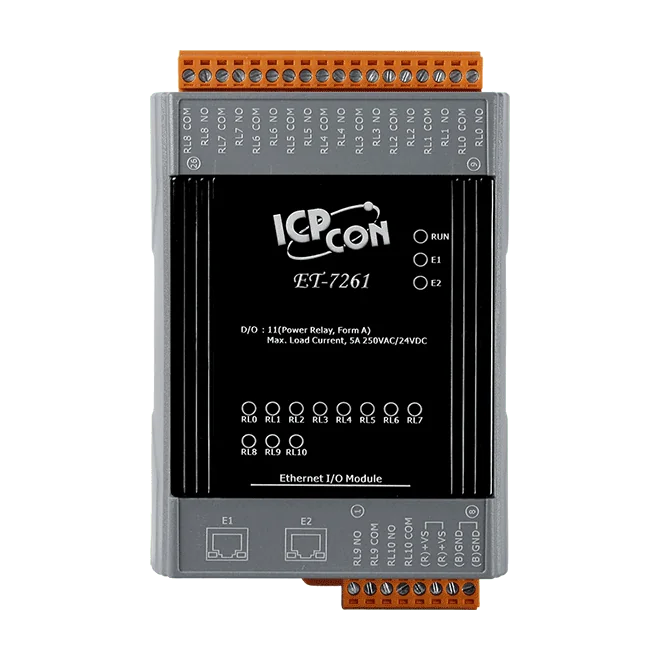

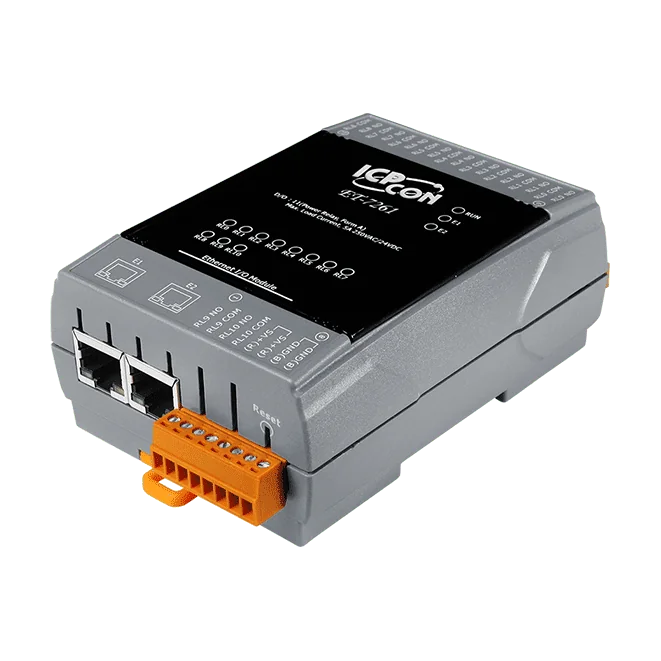

ET-7261 Ethernet I/O-modul med 2-port switch, 11-kanals effektrelæ

Den PET-7261 CR er et PoE Ethernet I/O-modul, der skifter 11 form A (SPST N.O.) effektrelæer via Modbus TCP eller Modbus UDP. Hvert relæ er dimensioneret til 5 A ved 250 VAC eller 24 VDC for ohmske belastninger, så modulet egner sig til koblingsopgaver i bygnings-, fabriks- og maskinautomation uden et ekstra interfacelag.Relæudgangene er optisk isoleret med 3000 VDC transient overspændingsbeskyttelse. Kanalerne er ikke isoleret indbyrdes, så modulet er bedst egnet, hvor relækanalerne deler en fælles reference. Power-on-værdien og sikkerhedsværdien for hvert relæ kan programmeres, hvilket gør det muligt at definere en kendt udgangstilstand ved opstart og ved kommunikationstab. Modulet er beregnet til brug, hvor der er farlige spændinger til stede.En indbygget 2-port 10/100 Base-TX switch med LAN-bypass understøtter daisy-chain-forkabling, og modulet kan forsynes enten via PoE (IEEE 802.3af, Klasse 1) eller fra en +12 ~ +48 VDC klemrække. Det konfigureres via den indbyggede webserver og er certificeret med CE, UKCA, FCC, RoHS og WEEE.AnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr

ET-7260 CR er et DIN-skinnemonteret Ethernet I/O-modul, der kombinerer seks digitale indgange med vådkontakt og seks effektrelæer med form A. Hver indgang kan konfigureres som 32-bit tæller, hvilket egner sig til impulstælling og statusovervågning på distribuerede maskiner og tavler.Den indbyggede 2-port 10/100 Base-TX switch med LAN-bypass gør det muligt at forbinde moduler i en daisy-chain langs netværksstrengen. Kommunikationen sker via Modbus TCP eller Modbus UDP, og en indbygget webserver og web-HMI understøtter konfiguration og overvågning. Dobbelt watchdog samt programmerbare tænd- og sikkerhedsværdier for relæerne hjælper modulet med at reagere forudsigeligt ved fejl.Isolationen er specificeret til 1500 VDC for Ethernet og 3000 VDC for I/O, men indgangskanalerne er ikke isoleret fra hinanden. Ved koblinger af induktive laster bør der monteres en frihjulsdiode til DC-laster eller en metaloxidvaristor til AC-laster for at beskytte relækontakterne.AnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr

ET-7260A CR er et Ethernet I/O-modul til fjernovervågning og -skift i distribuerede styringsnetværk. Seks digitale indgange/tællerkanaler og seks Form A-relæudgange med effektbelastning er indbygget, så én enhed kan læse feltkontakter og skifte laster uden et ekstra I/O-trin.Hvert modul kører en indbygget webserver med et web-HMI til opsætning, og det understøtter både Modbus TCP og Modbus UDP. Det gør det muligt at integrere modulet med HMI-, SCADA-, PLC- og anden industriel styringssoftware. Adgangskontrol sker via ID, adgangskode og IP-filtrering, og kommunikationssikkerhed er medtaget som en listet funktion.De to RJ-45-porte danner en Ethernet-switch med LAN-bypass, så enhederne kan forbindes i en daisy chain langs en linje uden en separat switch. Dobbelte watchdogs, I/O-parforbindelse og programmerbare power-on- og sikre værdier for relæerne understøtter robust drift. Modulet monteres på DIN-skinne og accepterer +12 ~ +48 VDC.HmmAnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr

Med ET-7267 CR kan belastninger skiftes via otte form A (SPST N.O.) effektrelæer, hvor hver kanal er dimensioneret til 5 A @ 250 VAC/24 VDC ved ohmsk belastning. Relæernes tilslutningstid og frigivelsestid er maksimalt 10 ms og 5 ms, og modulet konfigureres over Ethernet med Modbus TCP eller Modbus UDP.En indbygget 2-port Ethernet-switch med LAN-bypass gør det muligt at lave daisy-chain-forbindelser i netværket, hvilket forenkler kabelføringen i distribuerede installationer. Den indbyggede webserver og Web HMI giver adgang via browser, og adgangskontrollen sker med bruger-ID, adgangskode og IP-filtrering.Hvert relæs værdi ved tænding og sikkerhedsværdi kan programmeres, og I/O er optisk isoleret til 3000 VDC. Da der ikke er kanal-til-kanal-isolation, er modulet velegnet til applikationer, hvor der forekommer farlige spændinger, forudsat at kabelføringen planlægges derefter. Dobbelte watchdogs dækker både modulet og kommunikationen.AnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr
